IEC 62196-1 Elektrikli Araç Şarj Arayüzü Mekanik Yük Deneme Aygıtı

IEC 62196-1 Elektrikli Araç Şarj Arayüzü Mekanik Yük Deneme Aygıtı

Marka Adı:	Sinuo
Model Numarası:	SN1013C
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 set / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Ağırlık:

150 kg

Boyut:

1100*460*1600

Uygulanan Standart:

IEC 62196-1:2020

Uygulanan Hükümler:

Madde 16.16

Kuvvet yönü:

Ağırlık yer çekimi aşağıyı gösterir

Uygulanan kuvvet miktarı:

Test standart ağırlığına göre

Ambalaj bilgileri:

Plywood kapak

Yetenek temini:

30 set / ay

Vurgulamak:

IEC 62196-1 Mekanik Yük Deneme Cihazı

Elektrik Aracı Mekanik Yük Deneme Cihazı

Ürün Tanımı

IEC 62196-1 Elektrikli Araç Şarj Arayüzü Mekanik Yük Deneme Aygıtı

Uygulanan Standartlar ve Koşullar

IEC 62196-1Ed.4CDV 2020 maddesinin 16. bölümü.16, IEC62196-1:2022

Ekipman Özetleri

This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeElektriksel aksesuarlar, ev aletleri üreticileri için vazgeçilmez bir cihaz.Günlük elektrikli cihazları tespit etmek için kalite denetim departmanları ve bilimsel araştırma kurumları.

Yapısal özellikler:

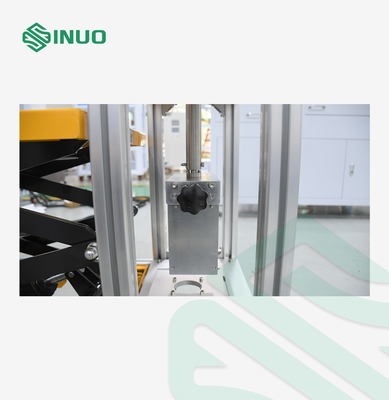

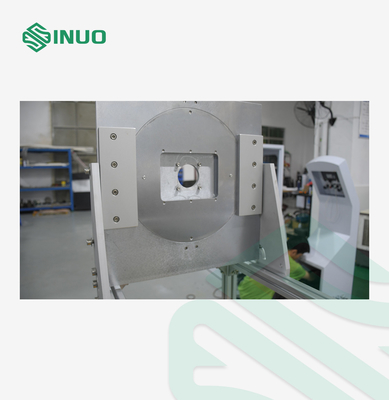

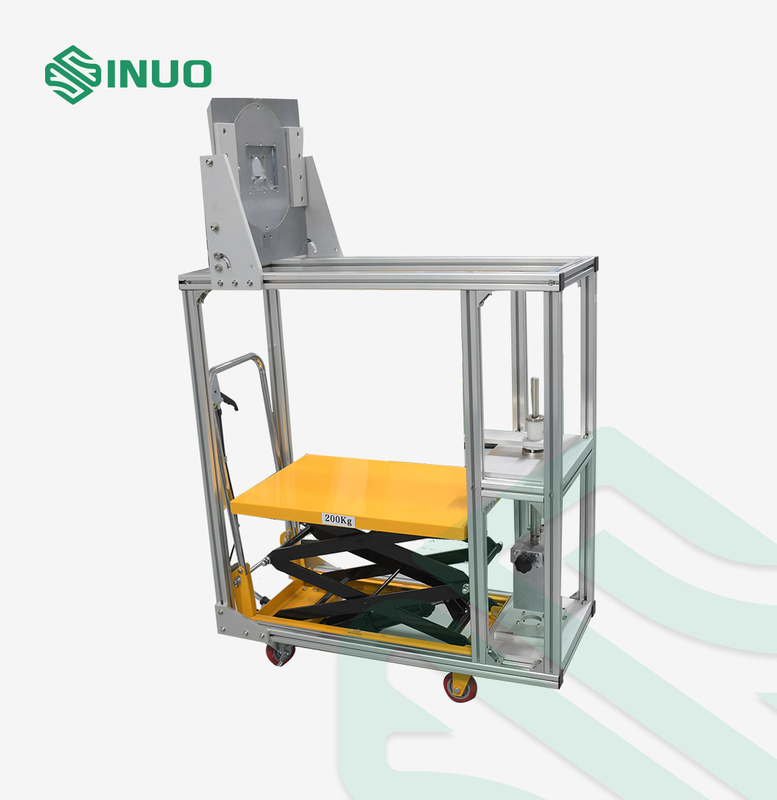

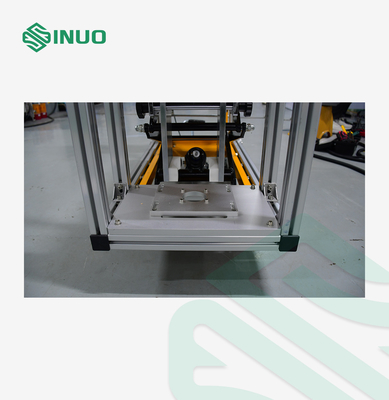

Bu cihaz esas olarak şarj yükü testi ve fişleme kuvveti testi cihazlarından oluşur. Çekilme kuvveti cihazı, montaj armatüründen ve altındaki sıkıştırma cihazından, ana ağırlıktan,Ek ağırlıklar, ve test fişleri ve soketleri; yerleştirme gücü aygıtı ana ağırlık, ek ağırlıklar, montaj koltukları ve test fişleri ve soketlerinden oluşur.Çekim klemesi karşı ağırlığa değiştirilir., ağırlık kancası doğrudan test fişine bağlanır, numuneyi tutmak için bir sıkıştırma yapılandırılır,ve manuel taşıma rahatsızlığını önlemek için yerleştirme gücünün ağırlığını veya ana ağırlığını kaldırmak için bir asansör kullanılır. , iş verimliliğini artırmak ve işgücü maliyetlerini azaltmak,

Teknik parametreler

1Şarj yükü testi gereksinimleri karşılamalıdır.

Test güç kaynağı fişinin veya test aracının fişinin, sıkıştırma cihazının, yük taşıyan cihazın toplam kütlesi, ana ağırlık,ve ek ağırlıklar, Tablo 1'deki hükümlere uygun bir çekme gücü kullanmalıdır.Ek ağırlığın kütlesi, çekim kuvvetinin onda birine eşit bir kuvvet uygulayacak şekilde olmalıdır.ve sonra 5cm yükseklikten ek ağırlığı ana ağırlığa bırakın..

Adlık akım veya sürekli maksimum çalışma akımı		Güç
AC, DC	6	165
AC, DC	40	300
AC	80	440
AC	150 < I ≤ 250	660
DC	I>80	750
Eğer test nesnesi bir AC güç kaynağı priz veya bir araç prizidirse, test yükü 300N'dir; eğer test nesnesi bir DC araç prizidirse, test yükü 750N'dir.

Grafik 1 Farklı nominal akımlarla yerçekimi yükü

Ağırlık seçimi

Tablo 1'e göre, akıma göre uygun bir ağırlık seçin ve testi yapın. Örneğin 165N = 148.5 + 16.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

Bunlardan, 148.5N, 270N ve 396N, kancaları olan ana ağırlıklardır.

SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75'te gösterilmiştir

Çapraz delikli ek ağırlıkların şekli ve boyutu, eklenmiş Şekil SN1013C-13'te gösterilmiştir.

Kod daha sonra özelleştirilebilir.

2Şarj fişinin çekme kuvveti testi gereksinimleri karşılamalıdır.

Testten önce, iğne üzerindeki yağı silin. 10 döngü boyunca test güç kaynağı fişini veya test aracının fişinin yerleştirme kutusunu güç kaynağı prizinden veya prizden çıkarın.Sonra bir fiş ile armatür üzerine sıkıştırın ve tekrar test yapınŞarj fişinin çıkartılırken veya fişe takılırken tek bir hızla hareket etmesi gerekmez.ve yerleştirme kuvveti ve çekme kuvveti ağırlığın ve fişin yerçekimine eşittir ve dikey olarak aşağıya doğru.

3Test standart fiş

Test fişleri, yüzey kabalığı 0'dan fazla olmayan sertleştirilmiş çelikten ince öğütülmüş temaslardan oluşur.8 μm çalışma uzunluğunda ve ±0 bir toleransla nominal bir mesafede.5 mm. Diğer tip iğne için iğne boyutları veya iğne yüzeyleri arasındaki mesafe, ilgili standartlarda belirtilen minimum boyutlara uygun olmalıdır.
