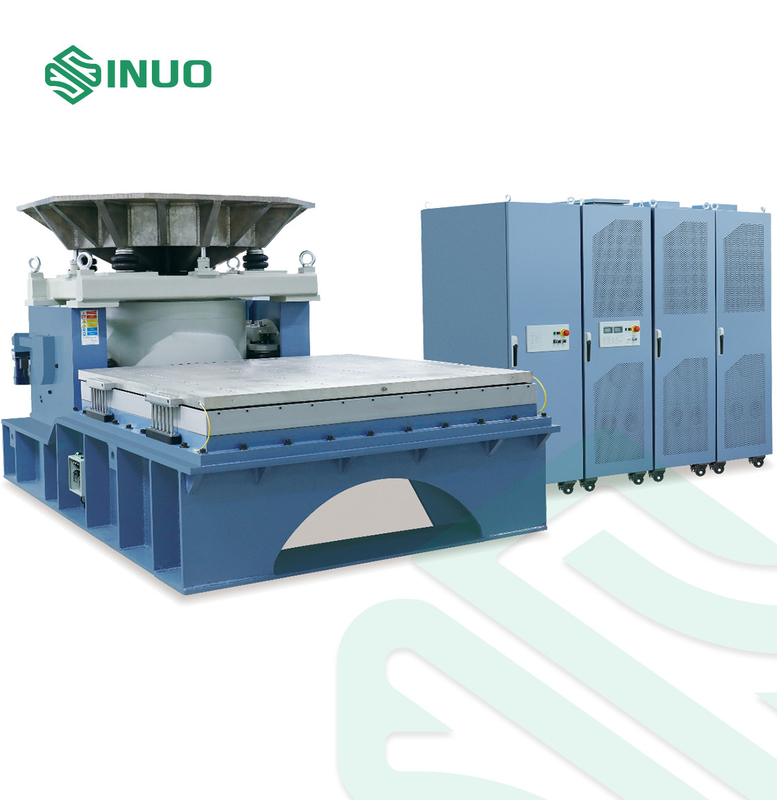

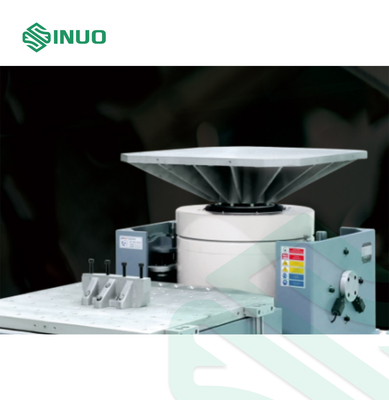

Ekipmana Genel Bakış

Titreşim testi, gerçek bir ortamda nasıl tepki vereceğini görmek için bir bileşeni veya cihazı heyecanlandırma veya şok etme eylemidir.Titreşim testinin uygulama aralığı devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri gibi endüstriyel ürünlerden son derece geniştir.

Laberton size tüm uyarım ve test planını sağlayabilir ve GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM gibi ulusal ve uluslararası standartlara göre sizin için ürünlerin kalitesini kanıtlayabilir.

Titreşim makinesi seçim formülü ve titreşim üreteci yapı şeması

Müşteri firmasının sağladığı test koşulları;

Test tipi: Sinüs taraması;Rastgele;Klasik Şok;

Frekans tepki aralığı: 1-2700Hz

Formül: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0.002F²F=M(kg) ×A(g)

Teknik parametreler

Ürün teknolojisinin ve fonksiyonunun tanıtılması

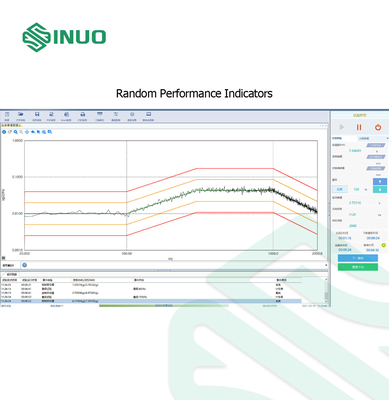

Rastgele Performans Göstergeleri

VCS5X rastgele kontrol işlevi, hızlı ve hassas rastgele titreşim kontrolü sağlar.Transfer fonksiyonuna dayanan uyarlanabilir kontrol algoritması, sistemin doğrusal olmamasına, rezonans titreşim noktasına ve dinamik yük değişimine hızlı bir şekilde yanıt verebilir, kontrol doğruluğunu büyük ölçüde geliştirebilir ve hızlı bir döngü süresi elde edebilir.

Kontrol metodu

Eşitleme Yöntemi: Transfer Fonksiyonu

Kontrol döngüsü: Sistem doğrusalsızlığı, rezonans titreşim noktaları ve dinamik yüklerdeki değişikliklere hızlı bir şekilde yanıt verebilen, transfer fonksiyonu güncellemesine dayalı uyarlanabilir kontrol

kontrol performansı

Dinamik aralık: 90dB

Kontrol doğruluğu: ±1dB

Kapalı döngü süresi: tipik değer 100mS

sürücü sinyali

Sürekli bir Gauss rastgele sinyali.

kontrol parametreleri

Frekans aralığı: 0 ila 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Çözünürlük: 100, 200, 400, 800, 1600, 3200, 6400 spektral çizgiler

Kontrol stratejisi: tek kanallı kontrol, ağırlıklı kontrol, maksimum değer, minimum değer

Serbestlik derecesi sayısı (DOF): 12~3160

Kırpma katsayısı (sigma kesme): 2~100

İstifleme oranı: Yok, %50, %75

Hedef spektrumu

Geçiş noktası: büyüklük veya eğim ile tanımlanır; geçiş noktalarının sayısı sınırlı değildir

Geçiş noktası hesaplaması: Her segmentin geçiş frekansı değerini otomatik olarak hesaplayın.

Tolerans Spektrumu: Alarm hattını ve kesme hattını hedef spektruma göre dB veya % cinsinden tanımlayın

Geçerlilik kontrolü: Tanımlanan kesişme noktalarının geçerliliğini otomatik olarak kontrol edin

RMS tolerans sınırı: tolerans spektrumuna göre otomatik olarak hesaplanır veya kullanıcı tarafından manuel olarak ayarlanır.

RMS Hesaplaması: Yer değiştirme, hız ve ivme RMS değerlerinin ve tahmini tepe değerlerinin otomatik olarak hesaplanması.

RMS Ayarı: RMS değerini manuel olarak veya desibel dönüşümünü ayarlayarak ayarlayın.

Hızlanma türü: logaritmik, dB

Mühendislik Birimleri: Imperial, Metrik

Ekran: Referans spektrumuna göre ayarlanan tolerans limitleriyle referans spektrumunu otomatik olarak görüntüler.

Ön test

Ön test seviyesi: %0,1~100

Başlangıç ​​hızı: hızlı, yavaş

İlk Sürücü: Kullanıcı Tanımlı İlk Başlatma Gerilimi

Maksimum sürücü limiti: Ön test için kullanıcı tanımlı maksimum sürücü voltajı

Test çalıştırma planı

Test Olayları: Büyüklük ve Dinamik Çalışma Süresi

Kesinti kontrolü: kapalı, açık

Kontrol döngüsü: açık döngü, kapalı döngü

Sonuçları saklayın: ekran bit eşlemi, etkin bölme, tüm bölmeler, tanımlı içeriği otomatik olarak depolar

Test raporları oluşturun: basit rapor, tam rapor

Denemeyi duraklatın: duraklatma süresini ayarlayın

Döngü: döngünün başlangıcını, bitişini ve döngü sayısını ayarlayın

Test sırasını çalıştırın: birden fazla testi sırayla değiştirin ve çalıştırın

Emniyet

Hat kesinti kontrolü: Tolerans dışı hatların sayısını otomatik olarak kontrol edin ve izin verilen değerle karşılaştırın, hat kesinti oranı 0~1'dir

Etkin değer sınırı: Kontrolün etkin değerinin ayarlanan maksimum ve minimum sınırı aşıp aşmadığını kontrol edin

Manuel iptal: Kullanıcı, kontrol panelindeki "Durdur" ve kontrol kutusunun ön panelindeki "ABORT" butonunu kullanarak testi durdurabilir.

Çalıştırma: En hızlı yol, test çalıştırmasını doğrudan donanım tarafından kesintiye uğratmak için "ABORT" tuşuna basmaktır.

Titreşim tablosu sınır değerleri: maksimum ivme, hız, yer değiştirme.

Ön test: Sistem kontrol döngüsünü ve sistem performansını kontrol etmek, sistem aktarım fonksiyonunu test etmek vb. için küçük ölçekli sinyalleri kullanın.

Test: Sürekli otomatik açık döngü algılama, aşırı yük denetimi, alarm, kesinti tolerans bandı denetimi, RMS kesinti sınırı denetimi, kullanıcı tarafından belirlenen oranda başlatma, durdurma ve değişiklik büyüklüğü, sürücü sinyal sınırı.

Değişken hedef spektrumu: Büyüklük değiştiğinde, hedef spektrumu, alarm ve kesme toleransı mevcut büyüklük değişikliğini takip eder ve mevcut büyüklük testinde tolerans dışı çizgilerin sayısını otomatik olarak kontrol eder.

Açık döngü duyarlılığı: duyarsız, normal, hassas.

Test sırasında manuel çalıştırma

Açık eylemleri çalıştırın: testi durdurun veya başlatın, testi duraklatın veya devam ettirin

Seviye ayarı: seviyeyi manuel olarak artırın veya azaltın veya seviyeyi doğrudan ayarlayın

Atlamayı çalıştır: programdaki bir sonraki olaya manuel olarak atla

Çalıştırma kontrolü işlemi: kesinti tespiti, açık döngü veya kapalı döngü kontrolü için geçerli veya geçersiz

Görüntüleme işlemi: imleç ekleme/silme, pencere ekleme/silme, ekran içeriğini veya arayüzü değiştirme vb.

Test raporu: WORD/PDF test raporu oluşturun

Tepe/Vadi İmleçleri: Otomatik tepe/vadi tespiti ve işaretleme

Sıradan imleç: tek imleç, çift imleç, imlecin işaret ettiği konumun X, Y'sini okuyun

Harmonik imleçler: harmonikleri işaretleyin

Çevrimiçi durum ekranı

Anahtar parametreler: akım büyüklüğü, sürüş voltajının tepe değeri, hedef hızlanma, hız, yer değiştirme değeri ve kontrollü hızlanma RMS değeri

Süre: toplam çalışma süresi, tam ölçek süresi, geçerli ölçek süresi, kalan süre

Mevcut durum: duraklatma, ön test, test çalıştırması, alarm ve test kesintisi vb.

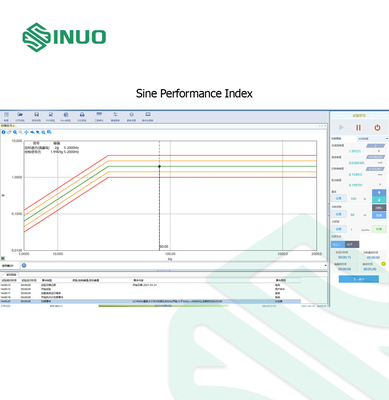

Sinüs Performans Endeksi

VCS sinüs kontrol sistemi, 1Hz'den 10000Hz'e kadar sürekli taramalı sinüs dalgası üreterek etkili sinüs frekansı taraması ve sabit frekans kontrolü gerçekleştirir.Sürücü sinyali gerçek bir analog tarama üretir.Sinüzoidal sinyal genliğinin güncellenmesine dayanan uyarlanabilir kontrol algoritması, sistem değişikliklerine hızlı bir şekilde yanıt verebilir ve yüksek kontrol hassasiyetine ve kontrol dinamik aralığına sahiptir.

Kontrol metodu

Eşitleme yöntemi: transfer fonksiyonu

Kontrol döngüsü: Sistem doğrusalsızlığı, rezonans titreşim noktaları ve dinamik yüklerdeki değişikliklere hızlı bir şekilde yanıt verebilen sinüzoidal sinyal genliği güncellemesine dayalı uyarlanabilir kontrol

Performansı kontrol edin

Dinamik aralık: 110dB

Kapalı döngü süresi: 10 ms

Sürücü sinyali: analog kalitede süpürülmüş sinüs sinyali sağlar

Dalga biçimi bozulması: <%0,3

Sinyal-gürültü oranı 100 dB'den büyük

Frekans çözünürlüğü: %0,01

kontrol parametreleri

Kontrol stratejisi: tek kanallı kontrol, ağırlıklı kontrol, maksimum değer, minimum değer

Çalışma modu: manuel, otomatik

Orantılı filtre bant genişliği: orantılı bant genişliği, sabit bant genişliği

Yer değiştirme sensörü - alçak geçiş filtresi: 0,1~18750Hz

Zaman alanı çözünürlüğü: ≥10ms

Başlangıç ​​hızı: 1~120dB

Doğrusal tarama frekansı: 0,01~6000Hz/dak

Logaritmik tarama frekansı: 0,01~100 Ekim/dak,

Frekans aralığı: 1Hz~10000Hz

Süpürme parametreleri

Frekans tarama modu: doğrusal, logaritmik

Tarama süresi: frekans tarama süreleri, zaman

Süpürme hızı: Süpürme hızı her süpürme olayı için ayarlanabilir

Başlangıç ​​yönü: yukarı, aşağı

Frekans ayarı: alt limit frekansı, alt limit frekansı, başlangıç ​​frekansı

Yerleşik parametreler

Frekans: bekleme sıklığını ayarlayın

Süre: tarama sayısı, zaman

Hedef spektrumu

Çözünürlük: maksimum 4096 nokta

Geçiş noktası: büyüklük veya eğim ile tanımlanır; geçiş noktalarının sayısı sınırlı değildir

Büyüklük: ivme, hız, yer değiştirme

Eğim: sabit ivme, sabit hız, sabit yer değiştirme

Tolerans Spektrumu: Alarm hattını ve kesme hattını hedef spektruma göre dB veya % cinsinden tanımlayın

Geçerlilik kontrolü: Tanımlanan kesişme noktalarının geçerliliğini otomatik olarak kontrol edin

Tepe hesaplaması: Yer değiştirme, hız ve ivmenin tepe değerini otomatik olarak hesaplar.

Mühendislik Birimleri: Imperial, Metrik

Ekran: Referans spektrumuna göre ayarlanan tolerans limitleriyle referans spektrumunu otomatik olarak görüntüler.

Geçiş noktası hesaplaması: Her segmentin geçiş frekansı değerini otomatik olarak hesaplayın.

Hızlanma türü: logaritmik, dB

Testi başlat

Başlangıç ​​hızı: hızlı, yavaş

İlk Sürücü: Kullanıcı Tanımlı İlk Başlatma Gerilimi

Maksimum Sürücü Limiti: Kullanıcı tanımlı testler için artan maksimum sürücü voltajı

Test çalıştırma planı

Test olayları: süpürme, bekleme, adım

Kesinti kontrolü: kapalı, açık

Kontrol döngüsü: açık döngü, kapalı döngü

Döngü: döngünün başlangıcını, bitişini ve döngü sayısını ayarlayın

Denemeyi duraklatın: duraklatma süresini ayarlayın

Sonuçları saklayın: ekran bit eşlemi, etkin bölme, tüm bölmeler, tanımlı içeriği otomatik olarak depolar

Test raporları oluşturun: basit rapor, tam rapor

Test sırasını çalıştırın: birden fazla testi sırayla değiştirin ve çalıştırın

Test sırasında manuel çalıştırma

Açık eylemleri çalıştırın: testi durdurun veya başlatın, testi duraklatın veya devam ettirin

Seviye ayarı: seviyeyi manuel adımlarla artırın veya azaltın; ayrıca seviyeyi doğrudan da ayarlayabilirsiniz

Frekans tarama kontrolü: frekansı değiştirme, frekansı artırma/azaltma, tarama yönünü değiştirme, manuel frekans ayarı

Süpürme yönü: süpürme yönünü değiştirin

Jump'ı Çalıştır: Programdaki bir sonraki etkinliğe manuel olarak aktarma, sonraki programa manuel olarak aktarma

Çalıştırma kontrolü işlemi: kesinti tespiti, açık döngü veya kapalı döngü kontrolü için geçerli veya geçersiz

Görüntüleme işlemi: imleç ekleme/silme, pencere ekleme/silme, ekran içeriğini veya arayüz raporunu değiştirme vb.

Test raporu: WORD/PDF test raporu oluşturun

Çevrimiçi durum ekranı

Anahtar parametreler: akım büyüklüğü, sürüş voltajının tepe değeri, hedef ve kontrollü hızlanma genliği

Süre: toplam çalışma süresi, tam ölçekli çalışma süresi, geçerli ölçek süresi, kalan süre

Mevcut durum: duraklatma, ön test, test çalıştırması, alarm ve test kesintisi vb.

emniyet

Manuel kesinti: Kullanıcı, kontrol panelindeki "Durdur" butonunu ve kontrol kutusunun ön panelindeki "DURDUR" butonunu kullanarak test çalışmasını durdurabilir.En hızlı yol, test çalıştırmasını doğrudan donanım üzerinden kesmek için "ABORT" tuşuna basmaktır.

Titreşim tablosu sınır değerleri: maksimum ivme, hız, yer değiştirme.

Test: Sürekli otomatik açık döngü algılama, aşırı yük denetimi, alarm, kesme tolerans bandı denetimi, kullanıcı tarafından belirlenen oranda başlatma, durdurma ve değişiklik büyüklüğü, sürücü sinyal limiti.

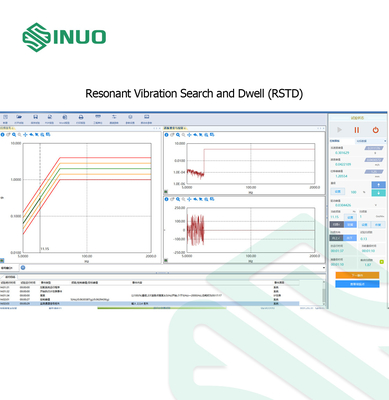

Rezonans Titreşim Arama ve Bekleme (RSTD)

VCS Rezonans Titreşim Arama ve Bekleme, rezonans arama ve bekleme işlevlerini sağlar.Sistemin benzersiz izleme algoritması, rezonans titreşim frekansını hızlı ve doğru bir şekilde izleyebilir.Harmonik titreşim arama ve bekleme sinüzoidal kontrolün tüm indekslerini ve ayrıca aşağıdaki indeksleri içerir.

Rezonans araması

Aktarım işlevi: herhangi bir giriş kanalı çifti veya bir giriş kanalı ile bir kontrol kanalı arasında bir test

Arama aralığı: referans spektrumu tarafından tanımlanan frekans aralığı dahilinde kullanıcı tarafından seçilebilen başlatma ve durdurma frekansları

Tarama hızı: varsayılan tarama hızı, kullanıcı tarafından belirlenen özel tarama hızı

Tespit kriterleri: q değerine, transfer fonksiyonu genliğine veya her ikisine dayalı rezonans tanımlaması

İkamet

Test modu: iki mod: 1) rezonans arama sırasında kalın;2) aramayı tamamladıktan sonra konaklama listesine göre kalın, bu mod kullanıcının konaklama listesini değiştirmesine olanak tanır

Bekleme modu: sabit frekansta bekleme, izleme beklemesi

Sabit frekansta kalma süresi: süre, döngü sayısı;veya genlik sürüklenme oranı

İkamet kriterlerinin izlenmesi: belirtilen süreye veya döngü sayısına ulaşmak;rezonans titreşim frekansı ofseti (frekans hz veya yüzde);rezonans genlik sapma oranı (toplam ofset veya belirli bir süre içindeki ofset)

Test çalıştırma planı

Rezonans araması: rezonans arama olaylarını tanımlayın ve yürütün

Rezonans bekleme: harmonik titreşim aramasına karşılık gelen bekleme olaylarını tanımlayın ve yürütün

Beklemeyi ara: rezonans titreşim noktasını aradıktan hemen sonra beklemeyi yürütün

Sinyal ekranı

Arama kayıtları: aynı harmonik titreşim araması ve beklemeyle ilgili işlem kayıtları

Bekleme listesi: tüm yerleşik frekans noktalarını ve karşılık gelen genliği, fazı, q değerini vb. listeler.

Genlik grafiği: transfer fonksiyonu genliği ve Frekans değişim eğrisi

Faz diyagramı: transfer fonksiyonu fazının frekansa karşı eğrisi

Emniyet

Manuel kesinti: Kullanıcı, kontrol panelindeki "Durdur" butonunu ve kontrol kutusunun ön panelindeki "DURDUR" butonunu kullanarak test çalışmasını durdurabilir.En hızlı yol, test çalıştırmasını doğrudan donanım üzerinden kesmek için "ABORT" tuşuna basmaktır.

Titreşim tablosu sınır değerleri: maksimum ivme, hız, yer değiştirme.

Test: Sürekli otomatik açık döngü algılama, aşırı yük denetimi, alarm, kesme tolerans bandı denetimi, kullanıcı tarafından belirlenen oranda başlatma, durdurma ve değişiklik büyüklüğü, sürücü sinyal limiti.

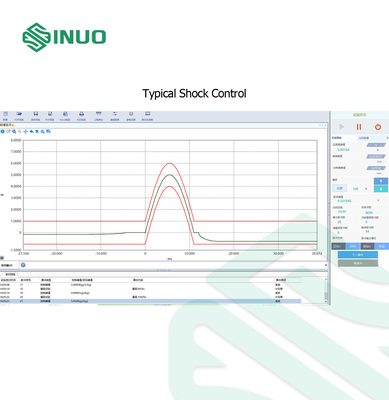

Tipik Şok Kontrolü

Tipik şok kontrolü, klasik şok dalga formunun şok testi fonksiyonunu sağlar, transfer fonksiyonuna dayalı uyarlanabilir kontrol algoritmasını benimser, sistemin doğrusal olmamasına ve dinamik yük değişimine hızlı bir şekilde yanıt verebilir ve güçlü sistem uyarlanabilirliğine ve yüksek performansa sahiptir. kontrol hassasiyeti.

Kontrol metodu

Eşitleme yöntemi: transfer fonksiyonu

Kontrol döngüsü: Sistemin doğrusal olmama durumuna ve dinamik yük değişikliğine hızlı bir şekilde yanıt verebilen, transfer fonksiyonu güncellemesine dayalı uyarlanabilir kontrol

Performansı kontrol edin

Dinamik aralık: 90dB

Darbe tanımı

Darbe tipi: yarım sinüs, ön tepe testere dişi, arka tepe testere dişi, üçgen, dikdörtgen, yamuk, haversinüs.

Darbe süresi: 0,5~3000 ms

Darbe genliği: Kullanıcı ihtiyaca göre darbe genliğini girebilir

Frekans aralığı: 0~18750 Hz

Birim: İngiliz ölçü birimi, metrik

Darbe telafisi

Telafi yöntemi: ön ve arka darbe telafisi, ön darbe telafisi, darbe sonrası telafisi

Telafi dalga formu: yarım sinüs, dikdörtgen, dikdörtgen harmonik

Ön darbe genliği: %1~100

Darbe genliğinden sonra: %1~100

Hata payı

Tür: MIL-STD810G, IEC60068227, GJB150A, ISO standardı, kullanıcı tanımlı kesme kontrol limiti.

kontrol parametreleri

Çalışma modu: manuel, otomatik

Kontrol kanalı: tek kanal kontrolü, ağırlıklı kontrol

Darbe Aralığı: İki darbe arasındaki zaman aralığını tanımlar

Ortalama: 1~10

Ön test

Ön test seviyesi: %0,1~100

Başlangıç ​​hızı: hızlı, yavaş

İlk Sürücü: Kullanıcı Tanımlı İlk Başlatma Gerilimi

Maksimum sürücü limiti: Ön test için kullanıcı tanımlı maksimum sürücü voltajı

Test Planı Çalıştırma

Test olayları: darbelerin büyüklüğü ve sayısı

Kesinti kontrolü: kapalı, açık

Kontrol döngüsü: açık döngü, kapalı döngü

Sonuçları saklayın: ekran bit eşlemi, etkin bölme, tüm bölmeler, tanımlı içeriği otomatik olarak depolar

Test raporları oluşturun: basit rapor, tam rapor

Denemeyi duraklatın: duraklatma süresini ayarlayın

Döngü: döngünün başlangıcını, bitişini ve döngü sayısını ayarlayın

Darbe polaritesi: ileri, geri

Emniyet

Açık döngü tespiti: kontrol döngüsü açık döngüsünün otomatik tespiti

Giriş sinyali: giriş kanalı açık döngü, aşırı yük kontrolü

Hat kesinti kontrolü: Tolerans dışı hatların sayısını otomatik olarak kontrol edin ve izin verilen değerle karşılaştırın, hat kesinti oranı 0~1'dir

Tolerans: MIL-STD810 (ABD askeri standardı), ISO standardı, kullanıcı tanımlı kesinti kontrol limiti.

Kesinti düğmesi: test çalışmasını doğrudan donanım aracılığıyla kesintiye uğratın

Çalkalayıcı Limitleri: Maksimum İvme, Hız, Yer Değiştirme

Sürücü sinyal limiti: sürücü sinyalinin tepe değerini sınırlayın

Açık döngü duyarlılığı: duyarsız, normal, hassas.

Test sırasında manuel çalıştırma

Açık eylemleri çalıştırın: testi durdurun veya başlatın, testi duraklatın veya devam ettirin

Büyüklük ayarı: büyüklüğü artırmak veya azaltmak için manuel olarak adım atın, büyüklüğü doğrudan ayarlayın

Jump'ı Çalıştır: Programdaki bir sonraki etkinliğe manuel olarak ayarlama yapın

Çalıştırma kontrolü işlemi: kesinti tespiti, açık döngü veya kapalı döngü kontrolü için geçerli veya geçersiz

Görüntüleme işlemi: imleç ekleme/silme, pencere ekleme/silme, ekran içeriğini veya arayüz raporunu değiştirme vb.

Test raporu: WORD/PDF test raporu oluşturun

Şok darbesi: şok darbesini manuel olarak çıkarın, darbe polaritesini değiştirin

Çevrimiçi durum ekranı

Anahtar parametreler: akım büyüklüğü, sürücü voltajının tepe değeri, hedef ve kontrollü hızlanma tepe değeri ve RMS değeri

Zaman: Çıkış darbelerinin sayısı, kalan darbelerin sayısı, mevcut seviye darbelerinin sayısı, tam seviye darbelerinin sayısı

Mevcut durum: duraklatma, ön test, test çalıştırması, alarm ve test kesintisi vb.
