IEC62196 Elektrikli Araç Şarj Arayüzü Yerleştirme Kuvveti Test Cihazı

IEC62196 Elektrikli Araç Şarj Arayüzü Yerleştirme Kuvveti Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1013A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	15 Takım / Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV 2020

Uygulanan Hükümler:

Madde 14.1.5, 14.1.6

test istasyonu:

Tek İstasyon

Örnek test:

Şarj arayüzü

Test Fişleri:

Özelleştirilmiş

Uygulanan Rakamlar:

Şekil 13, şekil 14

Uygulanan Tablo:

Tablo 5

Düşme yüksekliği:

5cm

Ambalaj bilgileri:

Kontrplak Kasa

Yetenek temini:

15 Takım / Ay

Vurgulamak:

Şarj Arayüzü Yerleştirme Kuvveti Test Cihazı

IEC62196 Yerleştirme Kuvveti Test Cihazı

Ürün Tanımı

IEC62196 Elektrikli Araç Şarj Arayüzü Yerleştirme Kuvveti Test Cihazı

Uyulan Standartlar ve MaddelerŞarj Arayüzü Yerleştirme Kuvveti Test Cihazı

IEC 62196-1:2020 madde 14.1.5, 14.1.6, şekil 13, şekil 14.

IEC 62196-1:2014 madde 17.2.

Teknik parametreleriçinŞarj Arayüzü Yerleştirme Kuvveti Test Cihazı

test istasyonu	tek istasyon
Ağırlık yapılandırması	AC şarj tabancası ana ağırlığı: 9,2 kg
Düşme yüksekliği	DC şarj tabancası ana ağırlığı: 13,2 kg
İlk konumlandırmayı ekle	Ek ağırlık: 0.8kg
Fikstür	Not: Ana ağırlığın ağırlığı, armatürün ve kılavuz çubuğun ağırlığını içerir ve ağırlığın ağırlığı, üst üste bindirme ve kombinasyonla gerçekleştirilir.
Test tutma süresi	60s, kriko elde etmek için ağırlığı kaldırmak için tepsiyi çalıştırır
test yükü	AC şarj kablosu: 100N DC şarj tabancası: 140N 1,0 kg
Ölçek	Test sırasında kilitleme cihazının açılması gerekiyor

Ekipmana Genel BakışiçinŞarj Arayüzü Yerleştirme Kuvveti Test Cihazı

Testin amacı: Şarj arayüzünün yapısı, şarj tabancasının takılmasını kolaylaştırmalı ve şarj tabancasını cihaz soketine sokmak için gereken maksimum kuvvetin standartta belirtilen aralık içinde olup olmadığını kontrol etmelidir.

Test prensibi: Sokete takılan şarj tabancasının kuvveti: şarj tabancasını dikey olarak aşağı doğru yerleştirin, ana ağırlığı şarj tabancasına standart gereksinimlere göre yerleştirin ve ardından 5 cm yükseklikten serbestçe düşmek için 0,8 kg'lık bir ağırlık kullanın ana ağırlığı etkilemek için, şarj tabancası, kontak tarafından gerekli olan konuma sokete takılmalıdır.

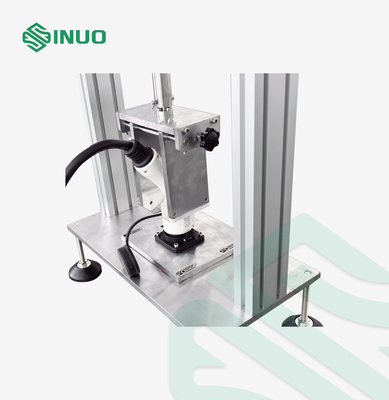

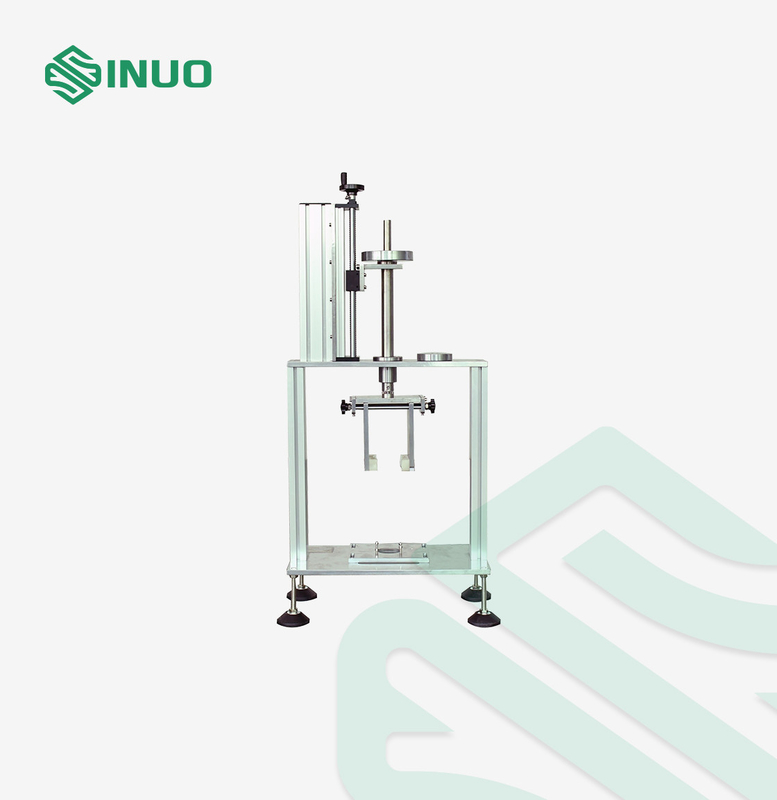

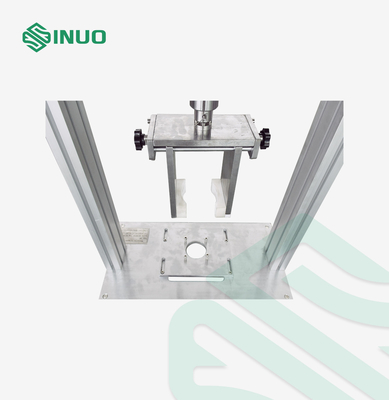

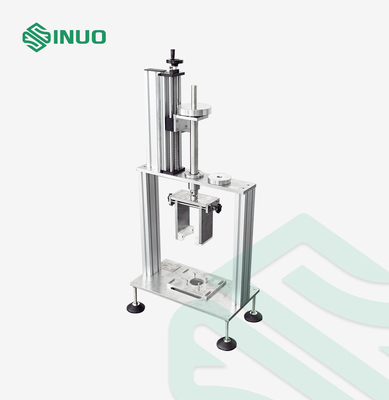

Ekipman yapısı: Bu cihaz, soket montajı taban plakası A, şarj tabancası sıkıştırma cihazı, ana ağırlık F ve ek ağırlık G'den oluşur.
Not: Her türlü şarj tabancası ürününü tutabilen merkezleme ayarlı fikstür benimsenmiştir.

Yapı özellikleri

Bu cihaz, temel olarak kurulum fikstürü, kenetleme cihazı, ana ağırlık, ek ağırlık ve test tapasından oluşur.Tecrübeye bağlı olarak, çekme kelepçesi bir karşı ağırlık olarak değiştirilir, ağırlık kancası doğrudan test tapasına bağlanır ve numuneyi tutmak için fikstür yapılandırılır.Spesifik şekil şekil 1'de gösterilmiştir.
