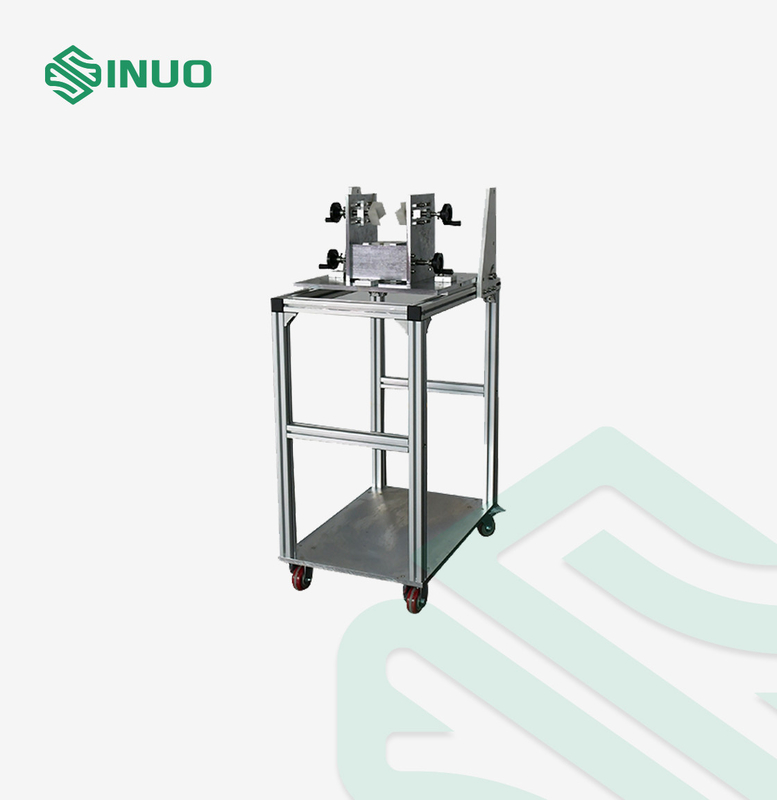

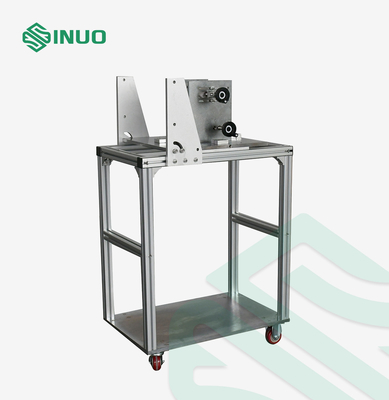

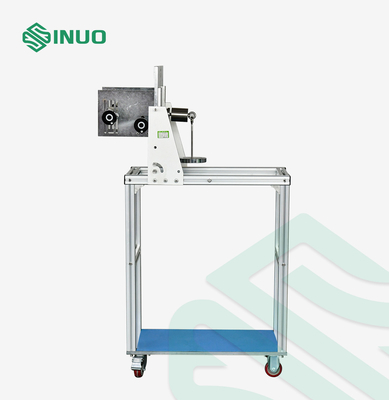

IEC62196 EV Anahtar Prizi Kilitleme Geri Çekme Kuvveti Test Aparatı

IEC62196 EV Anahtar Prizi Kilitleme Geri Çekme Kuvveti Test Aparatı

Marka Adı:	Sinuo
Model Numarası:	SN1013
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	15 Takım / Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV 2020

Uygulanan Hükümler:

Madde 14.1.5, 14.1.6

Operasyon Yöntemi:

Manuel işlem

Ağırlık Yapılandırması:

165-750N

Test Fişleri:

Özelleştirilmiş

test istasyonu:

Tek İstasyon

Uygulanan Rakamlar:

Şekil 13, şekil 14

Uygulanan Tablo:

Tablo 5

Ambalaj bilgileri:

Kontrplak Kasa

Yetenek temini:

15 Takım / Ay

Vurgulamak:

Soket Kilitleme Çekme Kuvveti Test Aparatı

EV Anahtar Soket Kuvvet Test Aparatı

Ürün Tanımı

IEC62196 EV Anahtar Prizi Kilitleme Geri Çekme Kuvveti Test Aparatı

Uyulan Standartlar ve MaddelerAnahtar Priz Kilit Çekme Kuvveti Test Aparatı

IEC 62196-1:2020 madde 14.1.5, 14.1.6, şekil 13, şekil 14.

IEC 62196-1:2014 madde 17.2.

Ekipmana Genel BakışiçinAnahtar Priz Kilit Çekme Kuvveti Test Aparatı

Test amacı: Şarj arayüzünün yapısı, şarj tabancasının kolayca takılıp çıkarılmasına izin vermeli ve şarj tabancasının normal kullanım sırasında soketten düşmesini önlemelidir.Şarj kablosunu cihaz prizinden çekmek için gereken maksimum kuvvetin standartta belirtilen aralık içinde olduğunu doğrulayın.

Test Prensibi: Soketin maksimum çekme kuvveti: Standartta belirtilen maksimum çekme kuvvetini (ana ağırlık, ek ağırlık, kanca (sıkma aparatı) ve test tapasının toplam kuvveti) test tapasına uygulayın, ve fiş prizden çıkmalıdır.

Yapı: Bu cihaz, üst plaka A'nın altına monte edilen kenetleme cihazından, ana ağırlık F'den, ek ağırlık G'den ve test tapasından C oluşur. Cihaz çerçevesi GB/T20234.1 Şekil 5 ve GB11918.4 Şekil ile uyumludur 102, yatay yatay şarj arayüzünün mekanik yük testi, kilitleme cihazı testi ve yerleştirme kuvveti testi dahil.
Not: Dikey ve yatay olarak değiştirilebilen ve çeşitli ürünleri sıkıştırabilen ayarlanabilir kelepçe benimsenmiştir;D kelepçesi, çalıştırılması ve kullanılması daha uygun olan bir halka ile değiştirilir;ana ağırlık, braket olmadan doğrudan karşı ağırlıklandırılır.

Teknik parametreleriçinAnahtar Priz Kilit Çekme Kuvveti Test Aparatı

AMaksimum geri çekme kuvveti

Prizin maksimum çekme kuvveti, Tablo 1'in gerekliliklerini karşılamalıdır.

Test tapasına standartta belirtilen maksimum çekme kuvvetini (ana ağırlık, ek ağırlık, kanca (sıkma aparatı) toplam kuvveti) uygulayın, ek ağırlık 50mm yükseklikten düşürüldüğünde fiş prizden çıkmalıdır. .

Kullanıcı, aşağıdaki tabloya göre test için uygun bir ağırlık seçmelidir:

Örnek tip (AC A)	Para çekme N	ana ağırlık N	ek ağırlık N
6-40	165	148.5	16.5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Örnek tip (DC A)
Herhangi	750	396+148,5+49,5+15	75
Madde 17.2 A
<59	150	135	15
60-99	275	247.5	27.5
100-125	400	270+90	40
Not: Ana ağırlık zaten test fişini ve kanca ağırlığını içerir

BMinimum geri çekme kuvveti

Standartta belirtilen minimum çekme kuvvetine sahip mastarı (yani bu standardın gereklerini karşılayan test pimi (tek pim), pimin toplam kütlesi tabloda belirtilen değere eşit olmalıdır) her birine sokun. prizdeki bireysel priz.Gösterge 30 saniye içinde prizden çıkarılmamalıdır.

Nominal pim çapı mm	ölçü çapı mm +0 -0,01	Minimum toplam kuvvet N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Not: Minimum geri çekme kuvveti, göstergenin ağırlığını zaten içerir

CYapı özellikleri

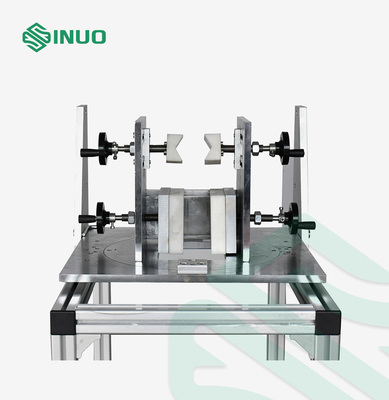

Bu cihaz, temel olarak kurulum fikstürü, kenetleme cihazı, ana ağırlık, ek ağırlık ve test tapasından oluşur.Tecrübeye bağlı olarak, çekme kelepçesi bir karşı ağırlık olarak değiştirilir, ağırlık kancası doğrudan test tapasına bağlanır ve numuneyi tutmak için fikstür yapılandırılır.Spesifik şekil şekil 1'de gösterilmiştir.

IEC62196 EV Anahtar Prizi Kilitleme Geri Çekme Kuvveti Test Aparatı 0

Dtest fişi

Test fişi, ilgili standart sayfalarına göre, yüzey pürüzlülüğü aktif uzunlukları boyunca 0,8 µm'yi aşmayan ve nominal mesafelerde ±0,05 mm toleransla aralıklı, sertleştirilmiş çelikten ince topraklanmış kontaklara sahip olmalıdır. .

Fiş kontaklarının boyutu veya diğer fiş kontak türleri için temas yüzeyleri arasındaki mesafe, toleransla ilgili standart sayfalarında verilen minimum boyut(lar)a uygun olacaktır.^+0,01₀mm

Test fişleri bu test aparatına dahil değildir, lütfen müşterinin halihazırda ayrıca sipariş ettiği test fişlerini aşağıdaki şekilde kullanın:

HAYIR.:	Standart	Şekil No.:	İsim	adet
1	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-I sayfa 1	Test fişi1:32A,250 V AC ARAÇ GİRİŞİ	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Ilb sayfa 1	Test fişi1:63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V TEK FAZ	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFASI 2-Bilgi sayfası 1	Test ARAÇ GİRİŞİ2: 63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V MONOFAZE	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Ilf sayfa 1	Test ARAÇ GİRİŞİ3: 63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V MONOFAZE	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Illa sayfa 1	Test Fişi 4: 16 A, 250 V 1 PİLOT KONTAKLI TEK FAZLI FİŞ	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Illb sayfa 1	Test Fişi 6: 32 A, 250 V 2 PİLOT KONTAKLI TEK FAZLI FİŞ	1
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Illc sayfa 1	Test-Plug 8: 63 A, 480 V 2 PİLOT KONTAKLI ÜÇ FAZLI FİŞ	1
8	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFASI 3-Ib Sayfa 1	ARAÇ KONNEKTÖRÜ 10'u Test Edin	1
9	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAÇLAR KONFİGÜRASYON BB ARAÇ BAĞLAYICI 250 A 900 V DC STANDART SAYFA 3-Iia Sayfa 1	ARAÇ KONNEKTÖRÜ 11'i Test Edin	1
10	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFA 3-IIIa Sayfa 2	ARAÇ GİRİŞİ 12 Testi	1
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFASI 3-Iva ARAÇ GİRİŞ MODLARI 2, 3 VE 4 Sayfa 2	ARAÇ GİRİŞİ 13 Testi	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFA 3-Ivb ARAÇ GİRİŞİ TÜM MODLAR Sayfa 1	ARAÇ GİRİŞİ 14 Testi	1

ETest pimleri

Test pimleri bu test aparatına dahil değildir, lütfen müşterinin halihazırda ayrıca sipariş ettiği test pimlerini aşağıdaki şekilde kullanın:

Nominal pim çapı mm	ölçü çapı mm +0 -0,01	Minimum toplam kuvvet N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Not: Minimum geri çekme kuvveti, göstergenin ağırlığını zaten içerir

Yapılandırma ve AyrıntılarAnahtar Priz Kilit Çekme Kuvveti Test Aparatı

Gösterge yapılandırması:

S136'dan yapılmıştır, pim standart boyutun minimum değeridir, tolerans +0,01 0 mm'dir, boşluk ±0,05 mm'dir ve bitiş 0,8um'dur
16A maksimum çekme kuvveti eşleşen soket ölçüsü*1;
32A maksimum çekme kuvveti eşleşen soket ölçüsü*1;
DC maksimum çekme kuvveti eşleşen soket ölçüsü*1;

Ağırlık yapılandırması:

165: 148.5N ana ağırlık x1+16.5N ek ağırlık x1;
300N: 270N ana ağırlık x1+30N ek ağırlık x1;
440N: 396N ana ağırlık x1+44N ek ağırlık x1;
660N: 594N ana ağırlık x1+66N ek ağırlık x1;
750N: 675N ana ağırlık x1+75N ek ağırlık x1;
Not: Ana ağırlığın ağırlığı, kancanın ağırlığını içerir ve ağırlığın ağırlığı, üst üste bindirme ve kombinasyon yoluyla gerçekleştirilir.

test içeriği:

7.11.8: Şarj arabirimi mekanik yük testi
7.15.1.1: Kilitleme cihazı testi
7.17: Yerleştirme kuvveti testi (çıkarma kuvveti kısmı)

Test tutma süresi: 60s, kriko, elde edilecek ağırlığı kaldırmak için tepsiyi yukarı ve aşağı hareket ettirir
Test sayısı: 4 kez, yatay eksen etrafında her 90° yönde bir kez, manuel olarak

Test yükü:

AC şarj tabancası: 100N
DC şarj tabancası: 140N
1,0 kilo

Test referans şekli:

IEC62196 EV Anahtar Prizi Kilitleme Geri Çekme Kuvveti Test Aparatı 1
