IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı

Marka Adı:	Sinuo
Model Numarası:	SN1012
Adedi:	1
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Takım / Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV 2020

Test oranı:

(10 ± 2) dev/dak veya (9 ± 1) dev/dak

Güç kaynağı:

Özelleştirilebilir

test istasyonu:

Tek İstasyon

dönme çapı:

75/76mm

Yük ağırlığı:

0.4-70.3Kg

test yüksekliği:

260-660mm

Gövde Çapı:

6,5-44,5 mm

Ambalaj bilgileri:

Kontrplak Kasa

Yetenek temini:

10 Takım / Ay

Vurgulamak:

Araç Doldurma Tabanca Terminali Test Ekipmanı

IEC 62196 Tabanca Terminali Test Ekipmanı

Ürün Tanımı

IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı

Uyumlu Standartlar ve Maddeler

Bu test makinesi, IEC 62196-1:2020 madde 13.3.1 şek12, tablo 3 ve UL486A-B:2009'a uygundurmadde 9.3.2.1, madde 9.3.2.3, madde 9.3.2.4 ve tablo 26 ve şekil6vesaire.

Teknik parametreler

Parametre adı	Parametre Verileri
Güç kaynağı	Müşteri gereksinimlerine göre
test istasyonu	Bekar
Test Oranı	(10 ± 2) dev/dak veya(9 ± 1) dev/dak, ayarlanabilir
Dönme Çapı	75 / 76mm
Test Süreleri	1-99dk59s
Yük ağırlığı	0.4-70.3Kg
Test Yüksekliği	260-660mm ayarlanabilir
Burç Çapı	6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm
Ekipman Boyutları ve Ağırlığı	U 600mm* G 600mm * Y1680mm, yakl.350KG
Yükseklik ayar modu	Vidalı kızak kaldırma mekanizmalı manuel ayar
Destek mekanizması	Kuvvet değeri sensörlü ağırlık tepsisi, dokunmatik ekran izleme kuvvet değeri, 0-965N gerginlik 1dk testine ulaşabilir

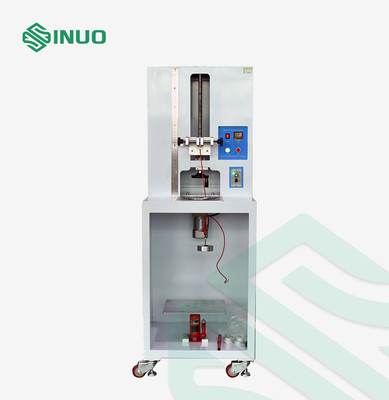

IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı 0

Ekipmana Genel Bakış

Bu cihaz, dişli terminallerin ve dişli olmayan terminallerin normal kullanım sırasında mekanizma baskısına dayanıp dayanamayacağını test eder.Esas olarak, iplik sıkıştırma terminalinin tasarımının ve yapısının, sıkıştırma telinin gereksinimlerini aşırı hasar olmadan karşılayıp karşılamadığına karar vermek için kullanılır.

Kılavuz vida yapısını benimser.Kullanıldığında, önce test sayısı önceden ayarlanabilir ve ayarlanan değer otomatik olarak duracak ve buna sesli alarm sinyali eşlik edecektir.

Test sayısı testten önce önceden ayarlanabilir.Önceden ayarlanmış test sayısına ulaşıldığında, test makinesi otomatik olarak durur ve bir alarm verilir.

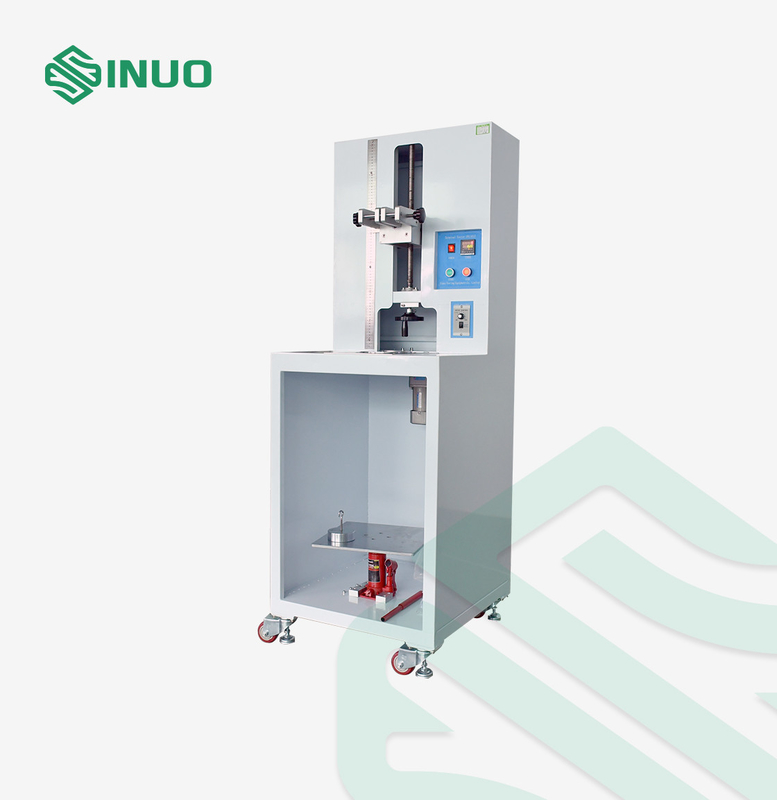

IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı 1

Sorular ve cevaplar

S: nedirburç deliği çapıbu cihaz için?
C: öyle 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm(ayrıntılar aşağıdaki tablo 3'e bakın).

S: nedirTest Oranıbu cihaz için?
C: öyle(10±2) dev/dak.

Detaylar:

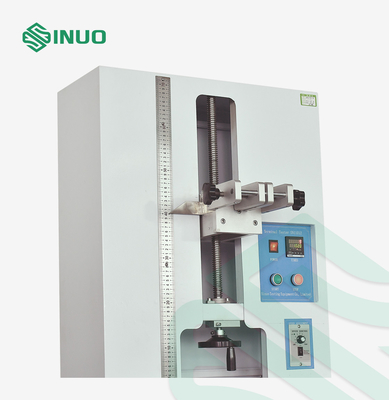

IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı 2

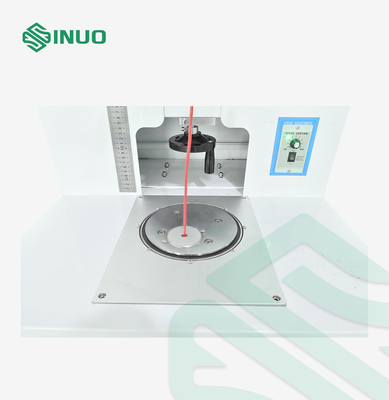

IEC 62196 Fig12 Elektrikli Araç Şarj Tabancası Terminal Test Ekipmanı 3
