Uyumlu Standartlar ve Maddeler

Bu test odası IEC60529-2013, EN60529, DIN40050, SAEJ575 vb. ile uyumludur.

Teknik parametreler

1. İç alan boyutu: genişlik 1500mm*derinlik 1000mm*yükseklik 1000mm;

2. Test tozu: ağ boyutu 75μm ve tel çapı 50μm olan kare bir elekten geçebilen kuru talk pudrası.

3. Toz miktarı: 2-4kg/m³.

4. Hava hızı: <2m/s

5. Pompalama basıncı farkı: 0 ~ -10kPa ayarlanabilir, manometre ekranı ile donatılmıştır.

6. Vakum pompası pompalama akış kontrolü: 60-600, 600-6000mL/dak ayarlanabilir;

7. Isıtma sıcaklığı: normal sıcaklık +10℃～+60℃, haznedeki nemi azaltmak ve haznedeki nemi görüntülemek için ayarlanabilir;

8. Tamamen kapalı yapı, titreşim pompası bir pnömatik titreşim pompası kullanır, genlik hava akışını ayarlayarak kademesiz olarak ayarlanabilir, güçlü sirkülasyon fanı, toz süspansiyonunu çalıştırmak için iç havayı dolaştırır ve fan hızı tarafından ayarlanabilir. frekans dönüştürücü;

9. İç mekan koşullarının gözlemlenmesini kolaylaştırmak için toz giderme fırçası ile donatılmış, cam pencereli sızdırmaz kapı;

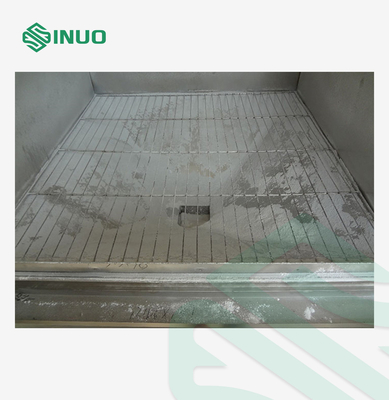

10. Çift katmanlı paslanmaz çelik çit rafları test numunelerini yerleştirir;

11. Vakum sistemi konfigürasyonu: vakum pompası, akış ölçer, vakum negatif basınç göstergesi, basınç ayar valfi, filtre.

12. İç cidar paslanmaz çelikten, dış cidar ise çelik levhalarla boyanmıştır.

13. Örnek test güç kaynağını (dahili toz geçirmez soket) yapılandırın, örnek güç kaynağının açılıp kapanması makine tarafından kontrol edilir ve güç girişi makineden ayrılır

14. Çözünürlük: sıcaklık: 0,1°C, süre: 1S;

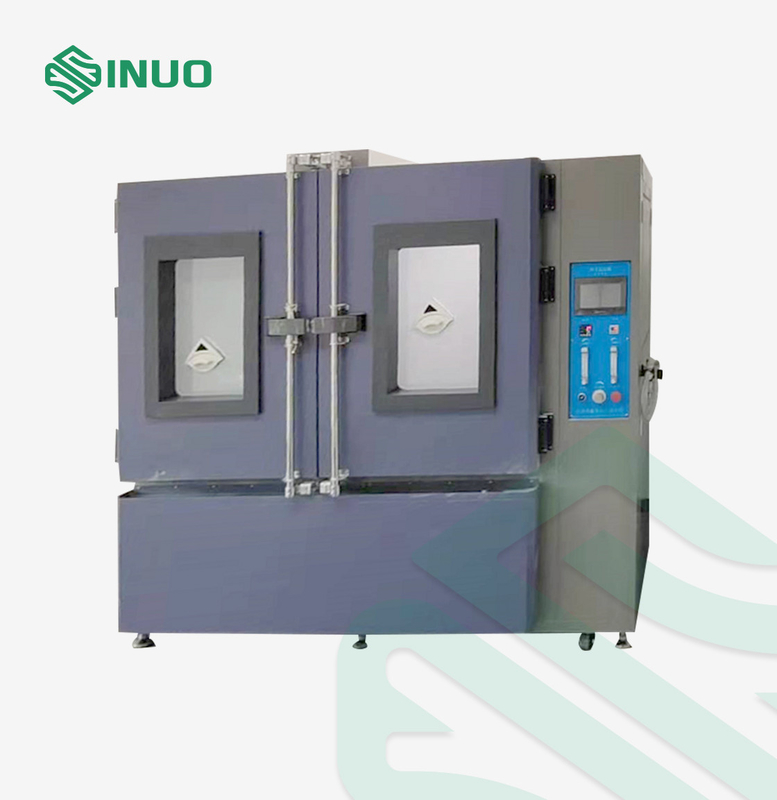

15. Kapı: Çift kapı, kapı açıklığı boyutu W1500mm*H1000mm;

16. Kontrol arayüzü, kullanımı kolay dokunmatik ekranla çalıştırılır ve program parametreleri ayarlandıktan sonra otomatik olarak test edilir.

Ekipmana Genel Bakış

Test amacı: Bu test odası, mekanik, elektrik, elektronik, elektrokimyasal ve elektromekanik ekipman için kullanılır.Bu cihazların kuru kum veya toz yüklü atmosferlere maruz kalmaya karşı direncini, saklanmasını ve çalıştırılmasını değerlendirin.Ürün sızdırmazlık performansı testi ve güvenilirlik testi için kullanılır.

Oda özellikleri:

1. Titreşim, pnömatik titreşim modunu benimser ve genlik kademesiz olarak ayarlanabilir;

2. Bir frekans dönüştürücü ile donatılan fanın çalışma hızı, frekans dönüştürme ile ayarlanabilir;

3. Numune pompalama hızı ve basıncı bağımsız olarak ayarlanabilir ve pompalama basıncı sabittir;

4. Doğrudan dokunmatik ekranda görüntülenebilen bir elektronik sıcaklık ve nem ölçer ile donatılmıştır;

5. Alt huni, kolay toz değişimi için bir küresel vana anahtarı ile donatılmıştır;

6. Test odasının duvarında bir hava tozu filtresi düzeneği bulunur ve iç ve dış odaların atmosferik basıncı dengelenir;

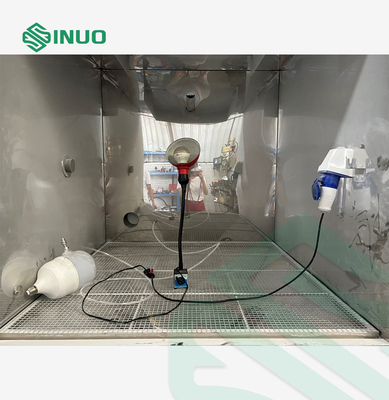

7. Programın kullanımı kolaydır.Ek olarak, numune açılış ön ısıtma fonksiyonu eklenir.Örneğin, lambaları test ederken, toz testinden önce lambaların çalıştırılması ve sabit bir duruma önceden ısıtılması gerekir.Isınma süresi tamamlandıktan sonra cihaz otomatik olarak toz testine başlayacaktır.Bu şekilde, armatür testi tek seferde doğrudan toz odasında tamamlanabilir.

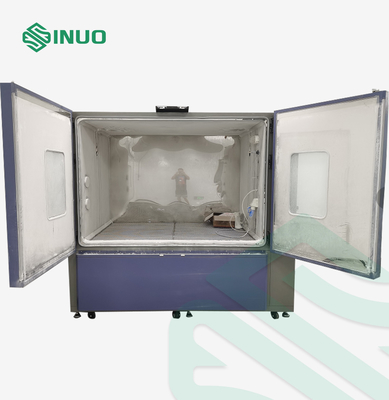

8. Hazne yapısı: kapı açıklığı engellenmemiştir (1500X1000mm) ve kapı tamamen açıktır, bu da hazneye büyük ve ağır numunelerin yerleştirilmesi için uygundur.

Güvenlik koruması: arıza alarmı ve nedeni, işlem istemi işlevi, arıza alarmından sonra otomatik kapanma;kaçak koruması, kısa devre koruması, fan motorunun aşırı ısınması, genel ekipman faz kaybı/ters faz, genel ekipman zamanlama koruması.

Güç kaynağı: AC 380V 50HZ 4KW;bir basınçlı hava kaynağı arabirimi, Φ8mm hava borusu.

Oda Yapısı:

1. Konik bir huni şeklinde tasarlanmış olup, alt kısmında toz toplama ağzı ve toz üfleme ağzı bulunmaktadır.Huniden gelen tozu iç haznenin tepesine göndermek için toz üfleme ağzına bir yüksek basınçlı türbin sirkülasyon fanı takın.Toz doğal olarak yukarıdan dikey olarak aşağı doğru üflenir.Toz, huninin yan duvarına düştüğünde, toz, titreşimli cihaz tarafından toz üfleme portuna geri döndürülür, böylece döngü tekrar tekrar başlar.

2. İç hazne malzemesi: paslanmaz çelik levha;

3. Dış hazne malzemesi: soğuk haddelenmiş çelik levha + pişirme boyası/sprey plastik;

4. İki gözlem penceresi;

5. Toz kazıyıcı: test durumunu gözlemlemek uygundur;

6. Aydınlatma lambası: test durumunu gözlemlemek için uygun olan bir LED aydınlatma monte edilmiştir;

7. Test deliği: Ø100mm;

8. Bölme braketinin yükü: 100 KG.
