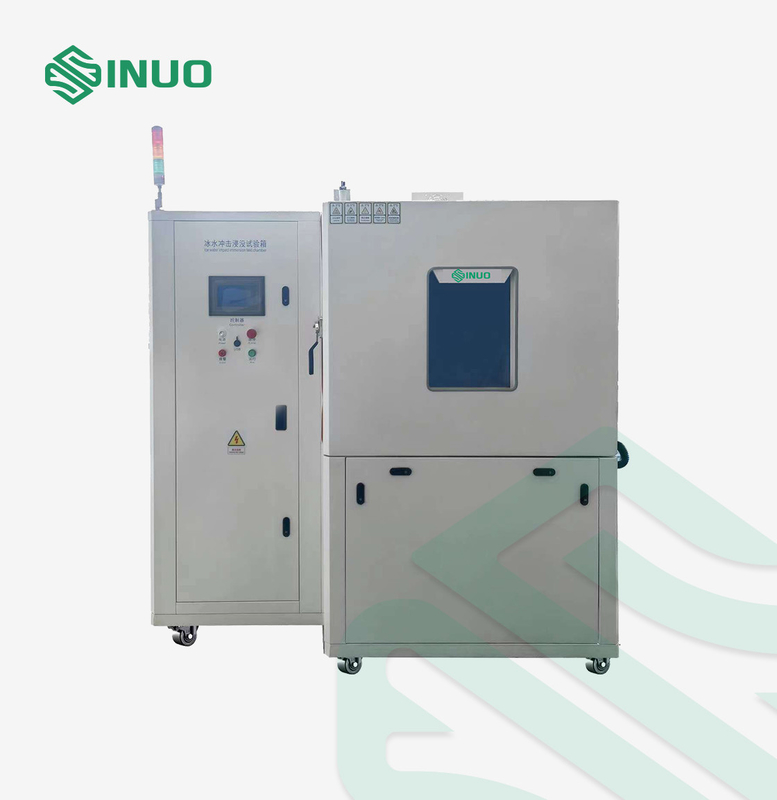

Otomotiv Parçaları İçin VW80000 Buzlu Su Sıçrama Test Cihazları

Otomotiv Parçaları İçin VW80000 Buzlu Su Sıçrama Test Cihazları

Marka Adı:	Sinuo
Model Numarası:	SN4421
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

VW80000 ve ISO 16750-4

Üst iç Kutu Boyutu:

1200X900X700mm

Sepet boyutu:

840X680X650mm

Dış boyut:

1800X1520X2150mm

Sıcaklık aralığı:

RT+10°C～150°C

Sıcaklık Sapması:

break

Sıcaklık Tekdüzeliği:

≤2℃ (yüksüz)

Test Suyu Sıcaklığı:

0°C~+4°C

Ambalaj bilgileri:

başka

Yetenek temini:

1 takım/ay

Vurgulamak:

VW80000 Buzlu Su Sıçrama Test Cihazları

Otomotiv Parçaları Su Sıçrama Test Cihazları

Ürün Tanımı

Otomotiv Parçaları İçin VW80000 Buzlu Su Sıçrama Test Cihazları

Sistem bilgisi

Bu test ekipmanı, ISO 16750-4:2010 madde 5.4 ve VW80000: 2009-10 vb.'ye göre tasarlanmış ve üretilmiştir.

Araç bileşenlerinin sığ su alanlarında kullanılan ürünler için buzlu suyun neden olduğu termal şok testini simüle eder.Amaç, kışın ıslak yollarda sürerken ısıtma sistemlerine veya bileşenlerine sıçrayan buzlu suyu simüle etmektir.Arıza modu, malzemenin mekanik olarak çatlaması veya farklı bir sıcaklık genleşme katsayısı nedeniyle conta arızasıdır.

Çalışma prensibi:

DUT'u (test edilen cihaz) test odasında belirli bir sıcaklığa ve belirli bir süreye kadar ısıtın.Ardından DUT'a 3 saniye boyunca buzlu su püskürtün.DUT araca yalnızca bir yönde sıçradıysa, yalnızca kurulum yerinin bu yönünde su püskürtün.Ekipman, araç üzerinde birden fazla yöne sıçrayan suya maruz kalırsa, bu yönler belirtilecek ve her yönde yeni bir DUT test edilecektir.Sıçramanın genişliği her zaman DUT'un genişliğinden daha büyük olacak şekilde kontrol edilir.

Teknik parametreler

1. Boyutlar ve numuneyasak
Üst iç kutu boyutu	1200X900X700 mm (GDY)
Sepet boyutu	yaklaşık840X680X650mm (GDY)
Dış Ölçüler	Yaklaşık 1800X1520X2150mm (GDY)
Örnek yasağı	Yanıcı, patlayıcı ve uçucu maddelerin numunelerinin test edilmesi ve saklanması yasaktır. Aşındırıcı madde numunelerinin test edilmesi ve saklanması yasaktır Biyolojik numunelerin test edilmesinin veya saklanmasının yasaklanması Güçlü elektromanyetik emisyon kaynaklarının test edilmesi ve örneklerinin saklanması yasaktır.
2. Teknik göstergeler
Yüksek sıcaklık kutusunun sıcaklık aralığı	RT+10°C～150°C
Sıcaklık sapması	≤2 ℃
Sıcaklık homojenliği	≤2℃ (yüksüz durumda)
Testi su sıcaklığı	0°C~+4°C
Test suyu sıcaklık kontrolü	5P soğutucu (saf titanyum evaporatör ile)
Test döngüsü sayısı	0~100 kez, önceden ayarlanabilir
sepet yükü	100kg (Otomatik kontrollü kaldırma)

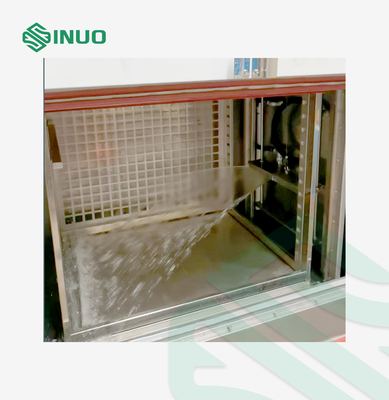

Buzlu su sıçrama başlığı deseni	Nozül ve basınç kalibrasyon sistemi, aşağıdaki şekle ve benzerlerine tam olarak uygun olarak üretilmiştir, SUS316 paslanmaz çelik, sökülebilir.Kutunun dışındaki ekran, nozül akışını ve diğer işlevleri kontrol edebilir
Su püskürtme diyagramı
Buzlu Su Sıçrama Memesi miktarı	1 BİLGİSAYAR
Su jeti akışı	Sıçrama/nozul başına 3L-4L
Püskürtme süresi	3s
Test döngüleri	0~100 kez önceden ayarlanabilir
Memenin DUT'a olan mesafesi	325±25mm (300~350mm)
test sıvısı	Deiyonize su veya +%5NaCl+%3 Arizona ince tozu
test sıvısı	geri dönüştürülebilir
Anahtarlama süresi	≤20s
Otomatik temizleme işlevi	Test tamamlandıktan sonra boru hattı ve numune otomatik olarak temizlenir.
Diğer gereklilikler	Bağımsız drenaj sistemi, sepetin kaldırılması ve indirilmesi için otomatik koruma sistemi ve nozullar için tıkanma önleme teknolojisi
3. Yapısal özellikler

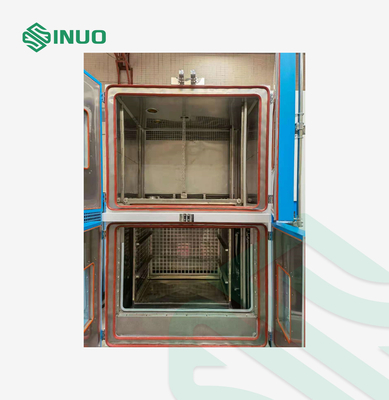

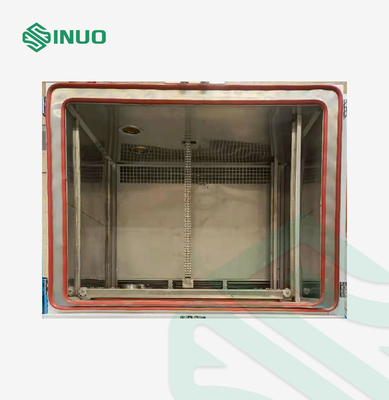

Kutu malzemesi	İki kutu asılı sepet tipi kutuyu benimseyin, üst kısım ısıtma bölgesi, alt kısım su sıçrama bölgesi ve alt kısım su deposu (su geri dönüştürülebilir); A. Dış kutu malzemesi: plastik spreyli çelik levha B. İç tank: tüm iç kutu ve sepet için paslanmaz çelik kullanılır
Kutu kapısı	Çift kapılı, kapı ölçüleri 1200 x 700mm (genişlik x yükseklik) olup, sağda ve solda cam bulunmaktadır. Çok katmanlı vakumlu temperli cam, kutuda ışıklar vardır ve gözetleme penceresi ışığı yansıtmaz.
yalıtım	Isı yalıtım performansını sağlamak için poliüretan köpük + cam elyafı ile doldurulmuş, yaklaşık 100 mm kalınlık
test deliği	100mm çapında silikon stoperli
Kan dolaşım sistemi	Sirkülasyon fanı, paslanmaz çelik çark;
Isıtma sistemi	Isıtıcı: Nikrom elektrikli ısıtıcı Kontrol modu: temassız eşit periyot darbe genişlik modülasyonu, SSR (katı hal rölesi)
deneme suyu	Buzlu su sağlamak için 5P soğutucuyu (saf titanyum evaporatör ile) benimseyin
Donmayan tasarım	Buzlanma fenomeni yok
Kontrol Paneli	Denetleyici, çalıştırma düğmesi
hareketli tekerler	Tekerlekler: 4 Ayak desteği: 4 sabit ayak desteği
Kontrol sistemi	Termostat: 7 inç renkli dokunmatik ekran denetleyicisi Çalışma modu: Test koşulları, test yeteneği kapsamında keyfi olarak programlanabilir Kontrol doğruluğu: 0.1 ℃ Kontrol modu: PID otomatik kontrol Sıcaklık ölçümü: platin direnci PT100
Denetleyici	7" gerçek renkli dokunmatik ekran denetleyicisi: Dokunmatik ekran, kutudaki sıcaklığı, su tankının sıcaklığını, akış hızını, su pompasını ve test süresini vb. kontrol edebilir; akış hızı ve sıcaklık doğrudan ekranda görüntülenir dokunmatik ekran ve otomatik sabit akım ve sabit sıcaklık kullanılır.
Ayar yöntemi	İngilizce menü, dokunmatik ekran girişi
Operasyon modu	Periyodik çalışma, sürekli çalışma
program ayarları	Test programı adı ve program parametreleri özelleştirilebilir ve program saklama ve içe aktarma desteklenir.
Görüntüleme işlevi	Gerçek zamanlı dinamik yenileme örnekleme verileri ve ayar parametreleri, gerçek zamanlı eğri yenileme işlevi.Basınç, akış, sıcaklık, test süresi vb. görüntüleyebilir.
test süresi	0-999dk (dokunmatik ekran kontrolü), farklı su geçirmezlik gereksinimleri için karşılık gelen standart zaman seçenekleri vardır.
Test sıklığı	1-999 kez (dokunmatik ekran kontrolü)
Alarm fonksiyonu	Alarm otomatik kapatma, alarm kaydı görüntüleme ve dışa aktarma, alarm ayarı ve arıza analizi fonksiyonları
Kayıt işlevi	Örnekleme süresi 10 saniyedir ve üç ay içindeki eğri ve deneysel veriler kaydedilebilir.Örnekleme verileri üç ay içinde her an ayrıntılı olarak sorgulanabilir.USB2.0 ile dışa aktarılabilir, yazdırılabilir ve bilgisayara kaydedilebilir ve veri raporu oluşturulabilir.
4. Güvenlik sistemi
Acil durdurma	Ekipman bir arıza alarm zili ile donatılmıştır ve kontrol panelinde bir acil durdurma düğmesi ayarlanmıştır.Ekipman durmazsa, durdurmak için acil durdurma düğmesi kullanılabilir
test kutusu	Ayarlanabilir aşırı sıcaklık koruması;test alanında sıcaklık sigortası;klima kanalının aşırı sıcaklık korumasını sınırlandırın;fan motoru aşırı ısınma koruması
Diğer	Ana güç faz sırası ve faz kaybı koruması;kaçak koruması;aşırı yük ve kısa devre koruması Ana güç anahtarı, kaçak koruma işlevine sahiptir; Su yolu güvenlik koruma cihazı ile donatılmıştır;su sıkıntısı alarmı.
5. Kullanım koşulları (kullanıcı aşağıdaki koşulların karşılandığını garanti eder)
Kurulum yeri	Zemin düz ve iyi havalandırılmıştır; Cihazın çevresinde güçlü bir titreşim yoktur; Cihazın çevresinde güçlü bir elektromanyetik alan yoktur; Ekipmanın çevresinde yanıcı, patlayıcı, aşındırıcı maddeler ve toz bulunmamalıdır; Ekipman çevresinde kullanım ve bakım için uygun alan ayrılmıştır, ayrıntılar için kılavuza bakın
Çevre koşulları	Sıcaklık: 5°C~35°C Bağıl nem: ≤85% Hava basıncı: 86kPa~106kPa
Güç kaynağı koşulları güç kaynağı	AC380V üç fazlı beş telli İzin verilen voltaj dalgalanma aralığı: AC (380 ± 38) V
Pil kapasitesi maksimum akım	İzin verilen frekans dalgalanma aralığı: (50±0.5)Hz Koruyucu topraklama kablosunun topraklama direnci 4Ω'dan azdır Kullanıcının, kurulum alanındaki ekipman için ilgili kapasitede hava veya güç anahtarını yapılandırması gerekir ve Ve bu anahtar, bu cihaz için bağımsız olarak kullanılmalıdır.
