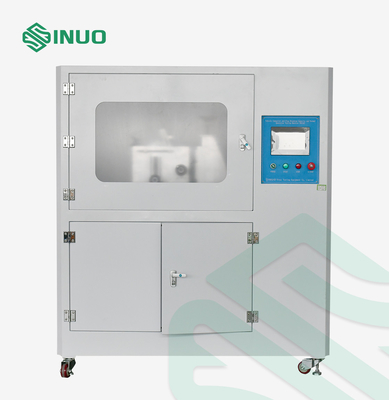

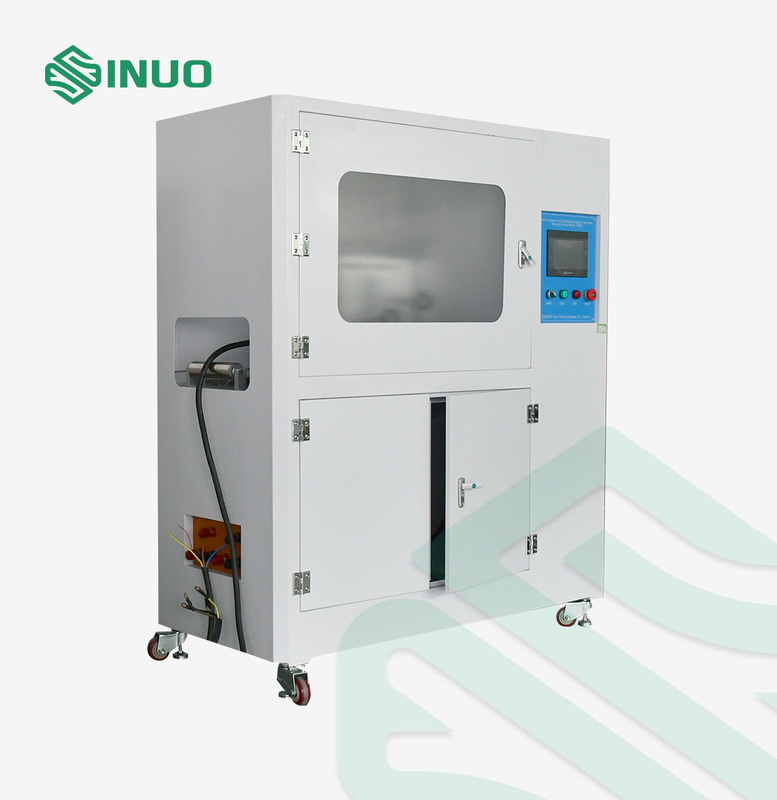

IEC 62196 Elektrikli Araç Test Cihazları Şarj Cihazı Kesme Kapasitesi Test Cihazı

IEC 62196 Elektrikli Araç Test Cihazları Şarj Cihazı Kesme Kapasitesi Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SN1005
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 Takım / Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV: 2020

Uygulanan madde:

Madde 22, 23.2 ve 23.3

test istasyonu:

Tek İstasyon

Sürüş Yöntemi:

servo motor

iletim süresi:

0-99,9 s, önceden ayarlanabilir

Doğrusal İnme:

0-100mm, önceden ayarlanabilir

Hız sınırı:

0-0.85m/s, önceden ayarlanabilir

Test Döngüleri:

0~999999 döngü

Ambalaj bilgileri:

Kontrplak durumda

Yetenek temini:

30 Takım / Ay

Vurgulamak:

IEC 62196 Araç Test Cihazları

300V Araç Test Cihazları

IEC 62196 elektrikli araç test cihazı

Ürün Tanımı

IEC 62196 Elektrikli Araç Şarj Cihazı Kesme Kapasitesi Test Cihazları
Uyumlu Standartlar ve Maddeler

IEC 62196-1 Ed.4CDV 2020 madde 22, 23.2, 23.3, şekil 15, tablo 8 ve tablo 9,Madde 22 ve 23.

IEC 60309-1: 2012 madde 20 ve madde 21.

Teknik parametreler

test istasyonu	Tek, özelleştirilebilir
Elektriksel Kontrol Yöntemi	Renkli insanlaştırılmış dokunmatik ekranlı PLC akıllı entegre kontrol
Sürüş modu	Servo motor sürücüsü
Numune Sıkıştırma Yöntemi	Mekanik kenetleme, kenetleme noktasının konumu 3 eksenli fikstür boyunca ayarlanabilir
Doğrusal İnme	0-100mm, önceden ayarlanabilir (test fişi ve test soketi arasındaki boşluk≥ 50mm)
İletim Süresi	0-99.9s, önceden ayarlanabilir (elektrik kontağı 4 saniyeden fazla, 2 saniyeden az olmamalıdır)
Takma ve Çıkarma Hızı	0-0.85m/s önceden ayarlanabilir, varsayılan(0.8±0.1)m/s)
Test Döngüleri	0~999999 döngü, önceden ayarlanabilir (Darbe, bir fişin veya araç konnektörünün eşleşen aksesuarıyla birlikte takılması veya çıkarılmasıdır. Bir döngü, biri takmak ve diğeri çıkarmak için olmak üzere iki vuruştan oluşur.)
Test Sıklığı	0-10 devir/dak, önceden ayarlanabilir (3,75 devir/dak=7,5 stoke/dak)
Yük Gücü	Harici, standart gerekli voltaj, akım ve güç faktörünü sağlayan yük kabini isteğe bağlıdır
Opsiyonel Yük Dolabı	Not: yalnızca AC yük kabini ile, 0-70A, voltaj 0-300V
Test İçeriği	Cihaz kuplörü/şarj arayüzü kesme kapasitesi testi Cihaz kuplörü / şarj arayüzü normal çalışma ömrü testi
Kelepçe
Algılama İşlevi	Yük altında test sırasında bir açık devre alarmı gerçekleştirilebilir ve döngüler gerçek zamanlı olarak kaydedilebilir.
Emniyet koruması	Toprak koruması, kısa devre koruması

Ekipmana Genel Bakış

Örnekler ve Kısıtlamalar: Elektrikli araç şarj arabirimleri (fiş, prizler, araç konektörleri), endüstriyel amaçlı fişler, prizler ve kuplörler

Uygulama: Elektrikli araç şarj arayüzleri, endüstriyel fişler, prizler ve kuplörler gibi elektrikli aksesuarların, aşırı aşınma veya diğer zararlı etkiler olmadan normal çalışma sırasında meydana gelen mekanik, elektriksel ve termal gerilimlere dayanıp dayanamayacağını doğrulamak için kullanılır.

Test Prensibi: Servo motor, test numunelerinin yerleştirme ve çıkarma eylemlerini tekrar etmesini sağlamak için mekanizmayı çalıştırır.Kesme kapasitesi testi için harici bir yük kullanılabilir.Güç açma/kapama süresi, test hızı, strok ve açı dokunmatik ekranda önceden ayarlanabilir.

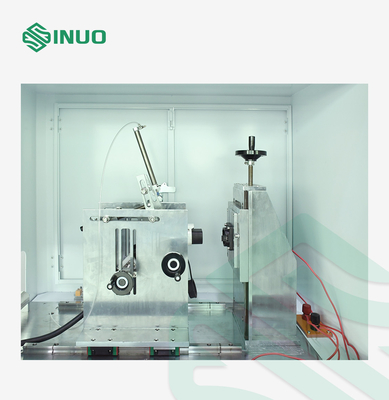

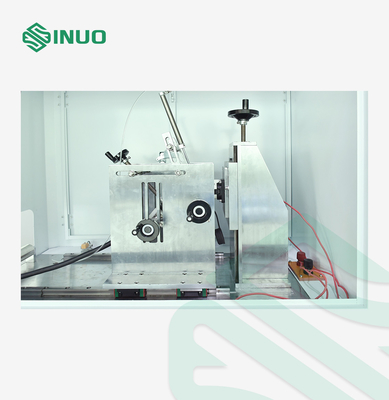

Yapı: Servo motor, hassas bilyalı vida ve triger kayışı ile tahrik edilen entegre çerçeveyi, insancıllaştırılmış çalışma için renkli dokunmatik ekranı ve güçlü dijital ekranı ve akıllı kontrol için PLC'yi benimser, şarj arayüzü ömrü testi için üç eksenli ayarlanabilir kelepçeyi benimser.

Kullanım Ortamı: Güç kaynağı: AC220V±10%,50/60Hz veya müşterinin yerel güç kaynağı gereksinimlerine uygun
Çalışma sıcaklığı 0-40°C, nem %30-%90;
Boyutlar: yaklaşık W1000*D750*H1200mm;
Ağırlık: yaklaşık 150kg

ayrıntılar

IEC 62196 Elektrikli Araç Test Cihazları Şarj Cihazı Kesme Kapasitesi Test Cihazı 1
