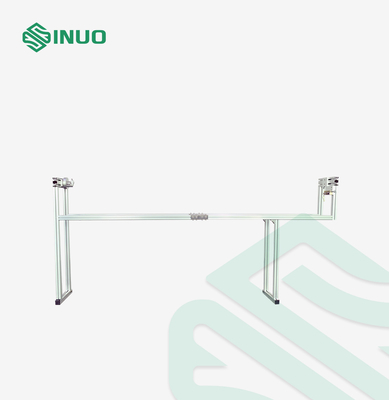

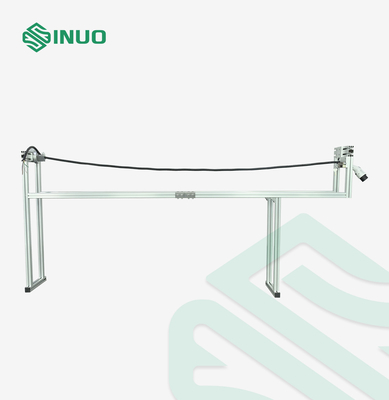

IEC62196 2250mm EV Konnektör Test Cihazları 50kg Soket - Çıkışlar Mukavemet Testi

IEC62196 2250mm EV Konnektör Test Cihazları 50kg Soket - Çıkışlar Mukavemet Testi

Marka Adı:	Sinuo
Model Numarası:	SNQC1014
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 Takım / Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

uygulanan standartlar:

IEC 62196-1, IEC60884 vb.

Örnek ve Kısıtlama:

Çok konumlu mobil prizler

Düşme Yüksekliği:

750 mm

İki Uç Mesafe:

2250 mm

Uygulanan madde:

Ed.4CDV 2020 madde 26.3, şekil 19

Dönme açısı:

45°, her yöne döndürülebilir

Damlama Yöntemi:

Manuel Yayın

düşme süreleri:

8 kez

Ambalaj bilgileri:

Paketi dışa aktar

Yetenek temini:

30 Takım / Ay

Vurgulamak:

2250mm EV Konnektör Test Cihazları

50kg EV Konnektör Test Cihazları

50kg ev test cihazları

Ürün Tanımı

IEC62196 Yeni Enerji Aracı Çoklu Taşınabilir Prizler Mekanik Mukavemet Test Cihazı

Uyumlu Standartlar ve Maddeler

IEC 62196-1Ed.4CDV: 2020 "Endüstriyel ve Benzeri Uygulamalar ile Elektrikli Araçlar İçin Fiş, Priz - Priz ve Kuplörler"madde 26.3, şekil 19.

IEC60884-1:2006 "Ev ve benzeri amaçlar için fişler ve prizler- Bölüm 1: Genel gereksinimler" madde 24.9 ve şekil 29.

GB2099.1-2008 "Ev ve benzeri amaçlar için fişler ve prizler- Bölüm 1: Genel gereksinimler" madde 24.9 ve şekil 29.

Teknik parametreler

Düşme Yüksekliği	750 mm
Sabit Uçtan Uzaklık	2250 mm
Düşme Süreleri	8 kez
Dönme Açısı	45°, her yöne döndürülebilir
Damlama Yöntemi	Manuel serbest bırakma

Ekipmana Genel Bakış

Örnekler ve Kısıtlamalar: Çok konumlu mobil prizler

Test Amacı: Yeniden kablolanabilir fişlerin ve esnek kablo ile donatılmış araç konnektörünün mekanik mukavemetini test etmek için kullanılır.

Test Prensibi: Mekanik mukavemeti doğrulamak için numuneyi yerden 750 mm yükseklikte bir kelepçe ile sabitleyin.

Yapı: Dış boyut: yaklaşık: 2400×850×400(mm)G×D×Y, ekipman ağırlığı: 50kg

Güç kaynağı:-,çalışma sıcaklığı:0-40℃ nem:30%-90%；

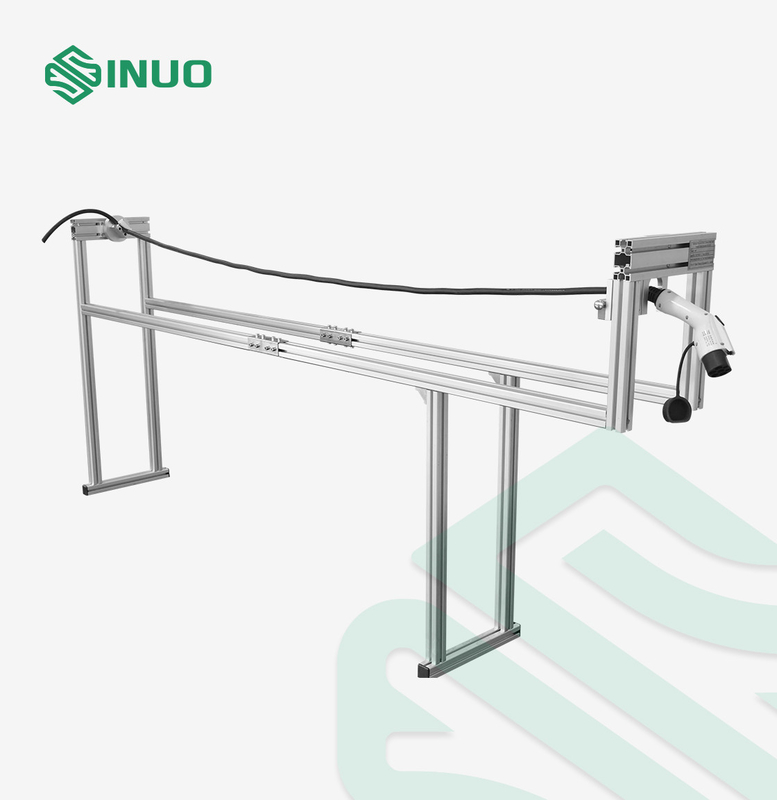

IEC62196 2250mm EV Konnektör Test Cihazları 50kg Soket - Çıkışlar Mukavemet Testi 0

Sorular

S: Düşme yüksekliği nedir?
C: Düşme yüksekliği 750 mm'dir.

S: Bu cihazın boyutu nedir?
A: Cihazın boyutu yaklaşık2400×850×400(mm)G×D×Y.Ağırlıklar 50kg.

Detaylar:

Yenilenebilir fişlerin ve esnek kablolarla donatılmış otomotiv konektörlerinin mekanik mukavemetini test etmek için.

Numune, kablo düz olacak şekilde tutulur ve ardından beton zemine düşmesine izin verilir.Bu 8 kez yapıldı;kablo her sabitlendiğinde 45° döndürüldü.

Yenilenebilir fişler ve araç konektörleri, üretici tarafından önerilen minimum kesit alanına sahip en hafif tipte esnek kablonun küçük bir kısmı (yaklaşık 200 mm) ile donatılmıştır.

Testten sonra, numuneler IEC 62196-1Ed'de belirtildiği gibi hiçbir hasar göstermemelidir.4 cdv 2020;Özellikle hiçbir parça yerinden çıkmamalı veya gevşememelidir.Numune, şarj edilebilecek parçaları açığa çıkarmamalıdır.Numuneler IP derecelerini korumalıdır.
Koruma derecesi IP44 veya daha yüksek olan aksesuarlar, IEC 62196 - 1ed'de belirtilen ilgili testlere tabi tutulmalıdır.4CDV 2020 Madde 20.

Termoplastik muhafazalı aksesuarlar IEC62196-1ed'e göre test edilecektir.4CDV 2020 Madde 21.4.

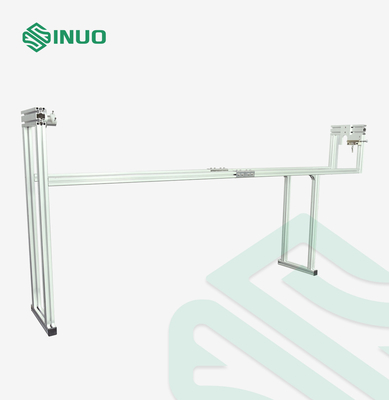

IEC62196 2250mm EV Konnektör Test Cihazları 50kg Soket - Çıkışlar Mukavemet Testi 1
