IEC 62196 5000N Ev Şarj Test Cihazı Konnektör Fişi Araba Sürücüsü Test Cihazları Üzerinden

A. Ezme kuvveti (5000±250) N

B. Ezme kuvveti (11000±550) N

(5000±250) N testi için (8±2) km/s

(11000±550) N testi için 0~5 km/s ayarlanabilir

ST225 / 75R15

2 adet, biri (5000±250) N testi için, diğeri (11000±550) N testi için

Üretici tarafından tavsiye edilen türden minimum boyutlu kabloyla bağlanan aksesuarlar, herhangi bir normal durma konumunda beton bir zemin üzerine yerleştirilmelidir.(5000±250) N veya (11000±550) N ezme kuvveti, geleneksel bir otomotiv lastiği, P225/75R15 veya yüke uygun, çelik bir jant üzerine monte edilmiş ve ( () basıncına şişirilmiş eşdeğer bir lastik tarafından uygulanmalıdır. 2,2±0,1) çubuk.Tekerlek, (8±2) km/sa hızla araç konnektörü veya fişi üzerinden döndürülecektir.

Aksesuar, her numune için farklı bir yönde kuvvet uygulanmadan önce doğal bir dinlenme konumunda yönlendirilmelidir.Test edilen aksesuar, uygulanan kuvvetin uygulanması sırasında önemli ölçüde hareket etmemesi için sabit bir konumda tutulmalı veya bloke edilmelidir.Çıkıntılı pimlere hiçbir durumda kuvvet uygulanmayacaktır.

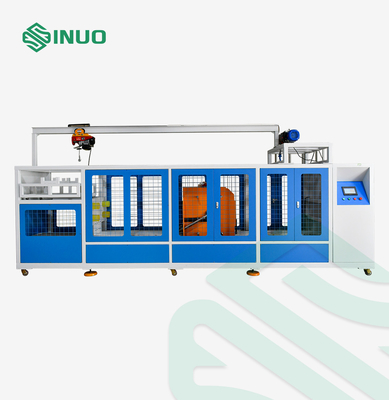

A. Ekipman şasisi, test sürecinin güvenliğini sağlamak için koruyucu bir örtü ile işlenir;şasenin alt kısmında darbe emici ayak pedi ve kolay takılıp sökülebilen makara yapısı mevcuttur.Yuvarlanma testi, test hızına ulaşmak için ana mili tahrik etmek üzere turbo redüktörlerle birleştirilmiş ağır hizmet tipi kılavuz raylar, kayan silindirler, yüksek güçlü servo motorlar tarafından yönlendirilir.Numune sabitleme ve kaydırma cihazı, bir fonksiyon kutusu montaj aparatı ile donatılmıştır ve aparat evrensel olarak ayarlanabilir (numunenin boyutuna ve şekline göre yukarı ve aşağı, sol ve sağ ayarlanabilir).

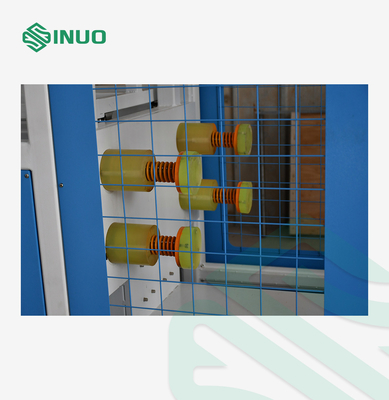

B. Kırma kuvveti ayar aparatı aşağı yukarı ayarlanabilen yapıda tasarlanmıştır.Test edilen lastik, üst ve alt çerçeve, güç sistemi ve karşı ağırlık, bir bütün olarak gerekli olan test ağırlıklarıdır ve ithal hassas kuvvet sensörleri ile donatılmıştır;uygulanan her kuvvetin ince ayarını yapın, lastik numuneye temas ettikten sonra kuvveti ayarlayın ve kuvvet otomatik olarak sıfıra dönecek ve kuvvet değeri tekrar görüntülenecektir;Her testin kuvvet doğruluğu garanti edilir.

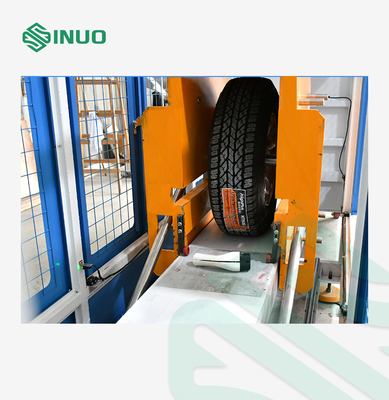

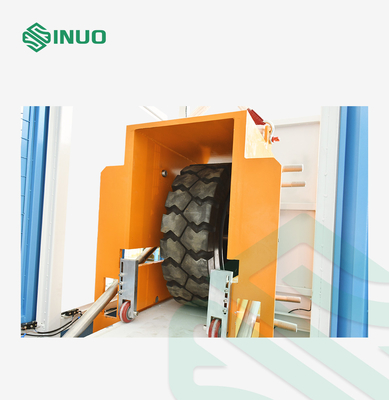

C. Ekipman, lastiğin önden ve arkadan sürülmesinin çalışma yöntemini benimser (yuvarlanma yönü servo motor tarafından ileri ve geri sürülür), numuneyi sabit tutar ve karşılıklı olarak lastik yuvarlanmasının en gerçekçi simülasyonunu gerçekleştirir, böylece ezilmeyi etkili bir şekilde simüle eder. örnek.

D. Kontrol sistemi bağımsız bir organdır.Ana bilgisayar, mobil bağlantı için uygun olan PLC kontrolü, dokunmatik ekran, tekerlekler ve bağlantı hatlarından oluşur.
