Teknik parametreler

1. Çalışan güç kaynağı: AC 380V, 50Hz veya müşterinin yerel güç kaynağı gereksinimlerine uygun

2. Test alanı: 4500mm*3000mm*2200mm(G*D*Y)

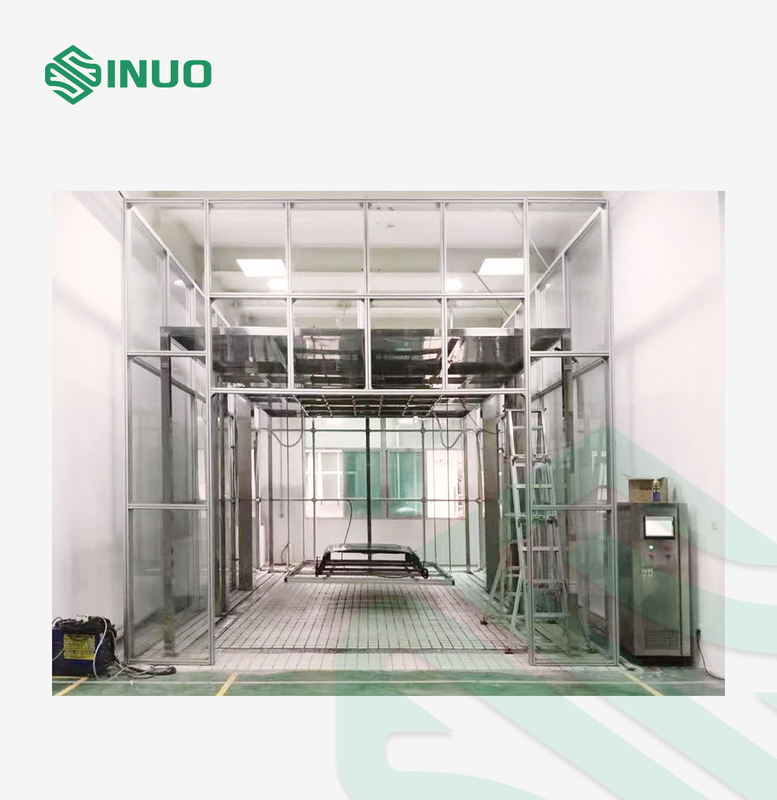

3. Dış Boyutlar: 5000mm*4000mm*3300mm(G*D*Y) (temperli cam su geçirmez oda)

4. Uygulanan standartlar: GB/T30037-2013, Chery standardı, Volkswagen standardı, Mitsubishi standardı, Geely standardı ve diğer sunroof su geçirmezlik testi gereklilikleri

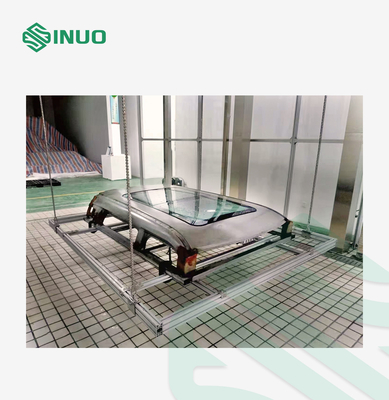

5. Açılır tavan kabini kalıp sabitleme tertibatının boyutları: Maksimum kenetleme boyutu 2500X4000MM genişliğindedir, kenetleme tertibatının ayarlanabilir stroku 500MM'dir ve ayna, açılır tavanın eğim açısıyla çelişmeyen hareketli bağlantılarla tasarlanmıştır.

6. Püskürtme borusu sabitleme çerçevesinin ayarlanabilir stroku: 1-500MM (yukarı ve aşağı ayarlanabilir strok), ön ve arka ayarlanabilir strok 1-500MM'dir.

7. Yağmur yoğunluğu: 30mm/dk-50mm/dk ayarlanabilir veya 30-50L/M2/DK ayarlanabilir

8. Yağmur zamanı: 1-9999M ayarlanabilir;kontrolör 1 dakika ile 24 saat arasında ayarlanabilir.

9. Kontrol sistemi: 10 inç dokunmatik ekran + Siemens PLC, program bağımsız olarak Sinuo tarafından tasarlanmıştır.

Yapı Özelliklerinin Tanıtımı

Sunroof Kelepçe Açısı Mekanizması

Dokunmatik ekran program kontrolü aracılığıyla, düzlem, ön, arka, sol, sağ, ön sol, ön sağ, arka sol, arka sağ olmak üzere dokuz açı durumu gerçekleştirilebilir.

• Memenin paralel yüzeyine diktir ve ayarlanabilen su püskürtme süresi 10 dakikadır.
• Açılır tavan 0-20° öne eğilir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Açılır tavan 0-20° geriye yatırılır (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Açılır tavan 0-20° sola yatırılır (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Açılır tavan 0-20° sağa eğimlidir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Sunroof ön sol 0-20° eğimlidir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Açılır tavan 0-20° arkaya doğru eğilir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Açılır tavan sağ arkaya 0-20° eğimlidir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.
• Sunroof ön sağ 0-20° eğimlidir (ayarlanabilir) ve su püskürtme süresi 10 dakika olarak ayarlanabilir.

Bunlar içindokuz eğik açı, geleneksel test standardına göre, paralel açı yağmur testi 3H'den fazladır ve kalan açılar genellikle 10 dakika boyunca püskürtülür ve her durum 5 kez tekrarlanır.Bu, program tarafından ayarlanabilir (her bir durumun su püskürtme süresi ve her bir durumdaki su püskürtme döngülerinin sayısı).Dokunmatik ekranda ayrıca her işletmenin test programları düzenlenip kaydedilebilir, böylece test bir dahaki sefere çağrılabilir.

Eylem Yapısı İlkesi

ilkesiaçılır tavan açısı eğim yapısıçeşitli eğim açıları oluşturmak için dört vidalı bilyenin yukarı ve aşağı hareketini bağımsız olarak kontrol etmek veya birden fazla vidayı dört Delta servo motor aracılığıyla bağlamaktır.Yeterli taşıma kapasitesi sağlamak için dört vidalı bilyenin çapı 50MM'dir ve vidalı miller açılır tavanın eğim açısının doğruluğunu sağlamak için kullanılır.

Bilyalı vidanın altındaki bağlantı kılavuz rayı, düz bir yukarı ve aşağı hareket üretir ve vida, kılavuz rayı düz bir çizgide hareket edecek şekilde döndürür.Dört servo motorPüskürtme plakasının üzerine monte edilirler, bu tasarım motoru yağmur suyu spreyinden koruyabilir, böylece motor daha uzun ömürlü kullanılabilir.

Püskürtme rafının kaldırılması ve ön ve arka çalışma prensibi

Dört adet 304 paslanmaz çelik vidalı milpüskürtme borusu sabitleme çerçevesinin dört köşesine monte edilir ve ardından yükselme ve düşme hareketini gerçekleştirmek için bir kılavuz çubuk redüktörü ile donatılır.

buamaçmesafenin 500MM kadar olmasını sağlamak için püskürtme kafası ile ışıklık arasındaki püskürtme mesafesini ayarlamaktır.buprensipÖnden ve arkadan çalıştırma, doğrusal hareket yapısını kontrol etmek için bir bilyalı vida ve bir motor da kullanır.

Püskürtme odası yapısı

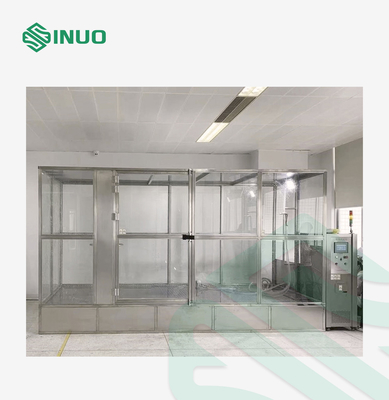

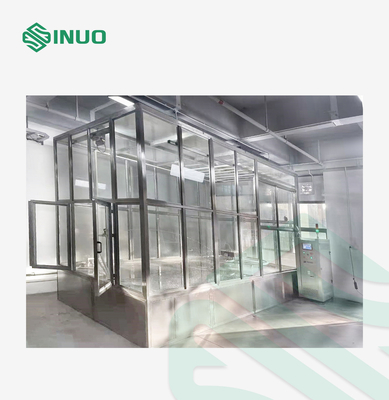

Duş odasının dış çerçeve yapısı,80X40MM kalınlığında 5MM alüminyum alaşımıve 10MM kalınlığında temperli cam ve kapı, her iki tarafta çift açılımlı alüminyum alaşımlı temperli camdan yapılmıştır.

Zemin drenaj sistemi ve inşaat işleri (alıcı tarafından sağlanır)

Yaklaşık 4X5 metrelik bir alanı kaplayan ve yaklaşık 5 metre yüksekliğinde bir alanı kaplayan cam ev bu esasa göre dekore edilmiştir.Zeminin kaymaz fayanslarla yapıştırılması gerekiyor ve püskürtme çerçevesini genleşme vidalarıyla sabitlemek için kullanılan yeraltında en az 200MM kalınlığında beton var.

buzemin drenaj hendeğidır-dir200MMgeniş ve 100MM derinliğinde.Lavabonun kenarı cam duvardan yaklaşık 200MM uzaktadır.Lavabonun yüzeyi şunlardan yapılmıştır:paslanmaz çelik 19X19MM 304küçük bir kutu yapmak için kare geçişi yapın ve onu yerle aynı hizada olacak şekilde lavabonun üzerine koyun.Lavabo dekorasyonu yapılırken suyun su çıkışına akabilmesi için yaklaşık 5 derecelik bir eğim tasarlanmalı ve lavaboda su birikmemelidir.Yer karosu dekorasyonu için gereksinimler aynıdır ve durgun su oluşmamalıdır.

Havuz filtre sistemi ve torba filtre sistemi

Havuz filtrasyon sistemi bipolar filtrasyon yöntemini benimser, ilk aşama kanalizasyon havuzudur ve ikinci aşama temiz su havuzudur.Kanalizasyon havuzunun derinliği 1500MM ve temiz su havuzunun derinliği 1000MM'dir.

buamaçbu tasarımınkirleticileri ve çamuru biriktirmek içinhavuzda.Kanalizasyon havuz alanı 1X1 metre derinliğinde ve 1,5 metre derinliğinde olup, havuzun arkasında yer almaktadır.yağmur duşunun sağ tarafı.Temiz su havuzu 1X1 metre derinliğinde ve 1 metre derinliğinde olup, yağmur duş odasının sağ ön tarafında yer almaktadır.

İçinmeme tıkanma olasılığını azaltmak, bir torba filtre eklenir.Paslanmaz çelik tankın su çıkışı saatte 100 ton ve filtrasyon ilerlemesi 100UM'dir.Çok seviyeli filtre cihazı, yalnızca püskürtmenin engellenmemesini, test süresini etkilememesini ve test verimliliğini artırmasını sağlamak içindir.

Su püskürtme açısı

a) Su püskürtme açısı: numuneye paralel (mesafe 500MM)

b) Memenin su kolonunun açısı: 35°~40° koni açısı

c) Su püskürtme rafı: Dokuz ayarlanabilir açı (0-20 derece) düzlem, ön, arka, sol, sağ, sağ ön, sol ön, sağ arka, sol arka.

d) Su püskürtme çerçevesinin boyutu: 1.8X1.2 metre, yükseklik 120MM

e) Su püskürtme alanı: 2,2X 1,7 metre

Üç nozul (hafif yağmur, orta yağmur, şiddetli yağmur)

a) Yağmur başlığı ile cihaz arasındaki mesafe hareket ettirilerek ayarlanabilir

b) Ayarlanabilir meme açısı aralığı: 0~30°

c) Üç meme çapı: hafif yağmur Φ2,5 mm sis, orta yağmur: ¢1MM düz delik, şiddetli yağmur ¢2MM düz delik.Hafif yağmur nozul mesafesi 400X400MM, orta yağmur ve şiddetli yağmur nozul mesafesi: 100X100MM

d) Enjeksiyon basıncı: ≥80-150kPa

e) Gürültü seviyesi: ≤80dB
