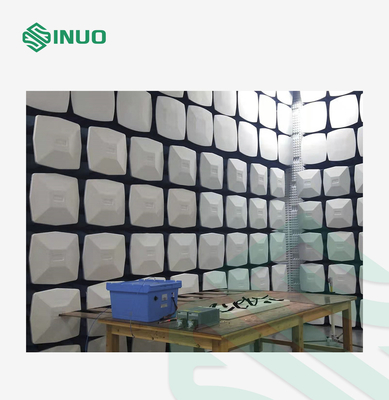

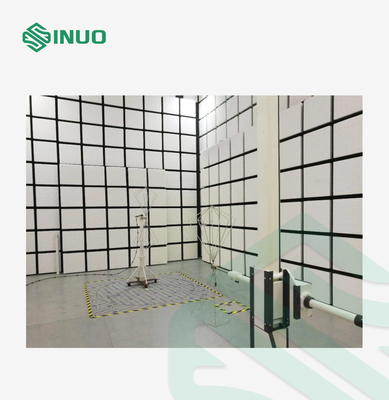

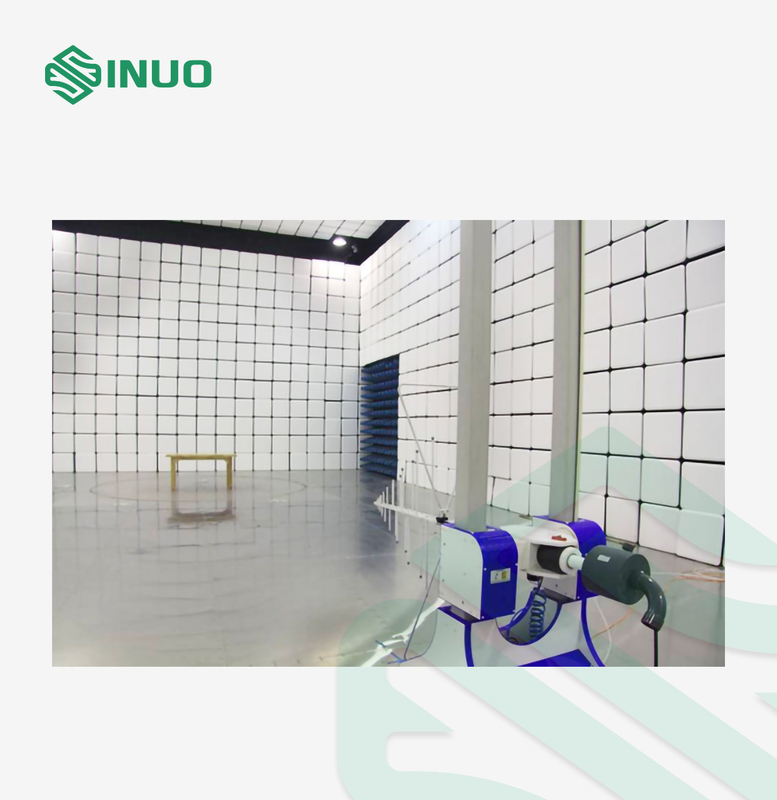

Otomotiv EMC Test Odası Elektrikli Araç ESA Elektro Manyetik Uyumluluk

Otomotiv EMC Test Odası Elektrikli Araç ESA Elektro Manyetik Uyumluluk

Marka Adı:	Sinuo
Model Numarası:	SN661-EVESA
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Örnek test:

Otomotiv parçaları

yankısız oda:

9.2* 6.2*6.2m

Kontrol odası:

3.0*3.0*3.0m

Amplifikatör Odası:

2.0*3.0*3.0m

İletim Emisyonu:

150kHz-30MHz

Yayılan Emisyon:

30MHz-6GHz

İletim Emisyon Test Ortamı:

korumalı oda

Yayılan Emisyon Test Ortamı:

korumalı oda

Ambalaj bilgileri:

Diğer

Yetenek temini:

1 takım/ay

Vurgulamak:

EMI emc test odası

EMS emc test odası

EMS emi test odası

Ürün Tanımı

Otomotiv ESA Elektrikli Araç Test Cihazları için EMC Test Çözümü

Uyumlu Standartlar ve Maddeler

UN ECE R10 "Elektromanyetik Uyumluluk Açısından Araçların Onayına İlişkin Tekdüzen Hükümler"

EN 55025/CISPR 25 "Taşıtlar, tekneler ve içten yanmalı motorlar- Radyo parazit karakteristikleri- Araç üstü alıcıların korunması için limitler ve ölçüm yöntemleri"
CISPR 12 "Taşıtlar, tekneler ve içten yanmalı motorlar - Radyo parazit özellikleri - Araç dışı alıcıların korunması için sınırlar ve ölçüm yöntemleri"
ISO 11452 "Karayolu taşıtları-dar bant yayılan elektromanyetik enerjiden kaynaklanan elektriksel toz şehirleri için bileşen test yöntemleri"
ISO 10605 "Karayolu araçları - Elektrostatik boşalmadan kaynaklanan elektriksel bozulmalar için test yöntemleri"
SAE J1113 "Araç Bileşenleri için Elektromanyetik Uyumluluk Ölçüm Prosedürü ve Limitleri (Uçak Hariç) (60Hz - 18GHz)"
EN 50498 "Elektromanyetik uyumluluk (EMC) - Araçlardaki satış sonrası elektronik ekipman için ürün ailesi standardı"

EN301489-1: "Radyo ekipmanı ve hizmetleri için ElektroManyetik Uyumluluk (EMC) standardı; Bölüm 1: Ortak teknik gereksinimler"
EN55032: " Multimedya ekipmanının elektromanyetik uyumluluğu - Emisyon gereksinimleri"
IEC 61000-3-2: "Harmonik akım emisyonları için elektromanyetik uyumluluk sınırları (ekipman giriş akımı ≤16A)"
IEC 61000-3-3: "Elektromanyetik uyumluluk, nominal akım ≤16A ile üretilen voltaj varyasyonunu ve cihazın genel düşük voltajlı güç kaynağı sisteminde koşulsuz erişimini, voltaj dalgalanmalarını ve kırpışma sınırlarını sınırlar"

......

sistem görünümü

Tüm test sistemi, aşağıdaki gibi gösterilen EMI test projesini ve EMS test projesini içerir:

EMI test projesi

Test öğeleri	Test içeriği	Test sitesi
İletim Emisyonu	150kHz-30MHz, QP / AV	Korumalı oda
Yayılan Emisyon	30MHz-6GHz, QP/AV	Korumalı oda
Harmonik akım emisyonları	IEC61000-3-2'ye göre	Sıradan laboratuvar
Voltaj dalgalanmaları ve titreme	IEC61000-3-3'e göre	Sıradan laboratuvar

EMS test projesi

Test öğeleri	Test içeriği	Test sitesi
ESD testi	IEC61000-4-2'ye göre	Sıradan laboratuvar
EFT testi	IEC61000-4-4'e göre	Sıradan laboratuvar
İletilen RF bağışıklığı	IEC61000-4-6'ya göre	Korumalı oda
RF yayılan bağışıklık testi	IEC61000-4-3'e göre	bölme
Dalgalanma bağışıklık testi	IEC61000-4-5'e göre	Sıradan laboratuvar
Voltaj düşüşleri, kısa kesintiler ve voltaj değişimleri bağışıklığı	IEC61000-4-11'e göre	Sıradan laboratuvar
ISO 7637 testi Otomotiv Elektroniği Test Projesi (Otomotiv parçaları için)	ISO 7637'ye göre 1, 2a, 2b, 3a, 3b ve 4 darbeleri	Sıradan laboratuvar

Sistem bir SAC, bir kontrol odası ve bir amplifikatör odasından oluşur:

NUMARA.	Öğe	Spesifikasyon (dış boyut)	ADET
1	yankısız oda	9,2 × 6,2× 6,2 m (U × G × Y) (Ayarlama binanın yapısına göre yapılır, maliyet farklı olacaktır)	1
2	Kontrol odası	3,0 × 3,0 × 3,0 m (U × G × Y) (Ayarlama binanın yapısına göre yapılır, maliyet farklı olacaktır)	1
3	Amplifikatör Odası	2,0 × 3,0 × 3,0 m (U × G × Y) (Ayarlama binanın yapısına göre yapılır, maliyet farklı olacaktır)	1

Detaylar

Otomotiv EMC Test Odası Elektrikli Araç ESA Elektro Manyetik Uyumluluk 0
