Elektrikli Araç Test Ekipmanı Araç yedek parçaları için büyük toz test odası

Büyük Toz OdasıElektrikli AraçYedek parçalar

Sistem Genel Görünümü

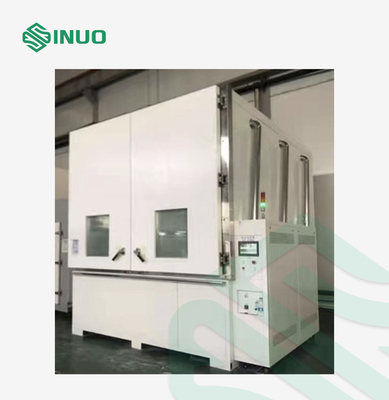

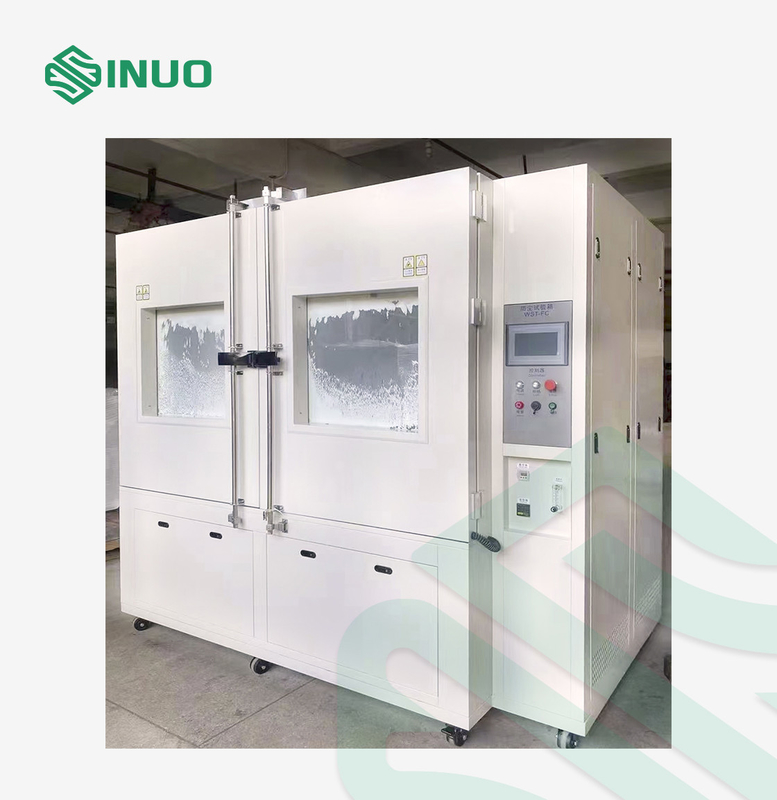

Büyük toz odası, elektrik ve elektronik ürünlerin, otomobil ve motosiklet yedek parçalarının ve mühürlemelerinin mühürleme parçalarının ve kabinin kum ve toz dirençli kapasitesi testleri için uygundur.ESS invertörü vb.Elektrikli ve elektronik ürünlerin, araba ve motosiklet yedek parçalarının ve mühürlerinin kullanımı, depolanması ve taşınması performansını kum ve toz ortamında tespit etmek amacıyla.

Test ekipmanları akıllı ve insani PLC kontrol sistemini kullanır, test ekipmanlarının içi yüksek kaliteli SUS304 paslanmaz çelikten yapılır, oda vücudu paslanmaz çelikten yapılır.Ayrıca kapılarda büyük bir gözlem penceresi var.Güvenlik koruması iyi.

Kum ve toz test odası, IEC60529 Şekil 2'ye göre tasarlanmış ve üretilmiştir ve IEC 61851, IEC 62196, IEC 62752 vb. gibi birçok standart tarafından gereklidir.

Teknik parametreler

1Ekipman yapısı ve teknik özellikleri:

İç oda boyutu (mm): 2500×4500×3500 (Derinlik × Genişlik × Yükseklik)
Dış boyut (mm): 3700×5200×4700 (Derin × Geniş × Yükseklik)

Kapı: 2800 mm × 2000 mm, çift açık kapı (her kapıda gözlem penceresi ile). Örneği taşımak için bir ray vardır ve 3 ton örneğe dayanabilir.
Tek kapı boyutu (mm): 1000X2800

Sıcaklık aralığı: RT+10°C60°C (sıcaklama ve toz pişirme sistemi)

Nem aralığı: ≤85%RH

Hava akışı hızı: 2m/s'den fazla değil

Toz konsantrasyonu: 2~4kg/m3

Toz özellikleri: 75um tarama ve 50um çaplı tel ile kare deliğin içinden geçebilen kuru talk tozu

Toz titreşim süresi: 1S-999H ayarlanabilir

Toz üfleme süresi: 1S-999H ayarlanabilir

Toz nemlendirme: elektrikli ısıtma nemlendirme

Test ürününün basınç farkı: A: atmosferik basınç altında 1,98KPa veya B: basınç farkı yok

Sub-barometrik test için pompalama ve görüntüleme ölçüm sistemi ile donatılmıştır.

Çalışma modu: program modu, sabit değerli mod

Kontrol sistemi: gömülü büyük ekranlı LCD dokunmatik ekran

Verilerin kaydedilmesi ve basılması

Kurşun deliği: φ100 mm; mühürleme fişine sahip

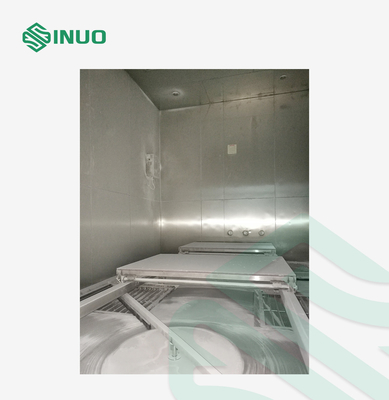

Oda kaplama: ithal sus304 ayna paslanmaz çelik kullanılıyor

Oda gövdesinin paslanmaz çelikten yapıldığı

Güvenlik koruması: fan aşırı akım alarmı, güç faz kaybı, faz dizisi koruması; kaza durumunda otomatik kapatma ve güç kaynağını kesme

Yük olmadığında, bir görüntüleme fonksiyonu olan bir sıcaklık ve nem algılama sistemi bulunmalıdır.

2Talk tozu metal bir ağla filtrelenmelidir.Tel çapı 50μm ve göz boyutu 75μm'dir. Talk tozu miktarı test odasının metreküp başına 2 kg'dır ve kullanım sayısı 20'den fazla olmamalıdır.Sistem, test odasında asılı tozların eşit yoğunluğunu koruyabilir..

3Test deneklerinin kabuğu test odasına yerleştirilir.Kabuktaki basınç, vakum pompasıyla atmosferik basınç altında tutulmalıdır.Test odasındaki hava basıncı da, test odasındaki basıncın periyodik değişikliklerini elde etmek için değiştirilebilir..

4Sınavın amacı, basınç farkını kullanarak odadaki havanın ekipmana çekilmesi.Pompalama hacmi DUT kabuğunun hacminin 80 katıdır ve pompalama hızı, kabuk hacminin 60 katını saatte geçmemelidir..

5Test anormal olduğunda güvenliği sağlamak için enstrüman acil durma cihazına sahiptir.

6. Sıfırlanmış test odasının kapağı (kapısı) güvenilir bir şekilde mühürlenmiştir. Test odasının iç duvarı iletken malzemeden yapılmıştır ve statik elektriğin birikmesini önlemek için topraklanmıştır.

7Sistem, testten sonra toz toplama ve tedavi işlevine sahiptir.
