Elektrikli Araç Yavaş ve Hızlı Şarj Elektrik Güvenlik Test Cihazları

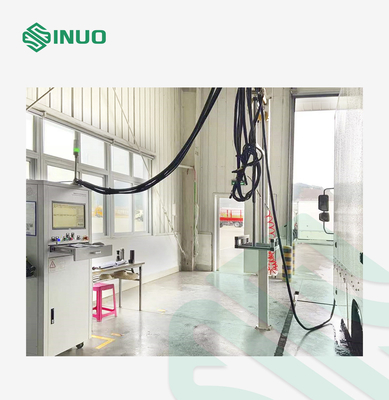

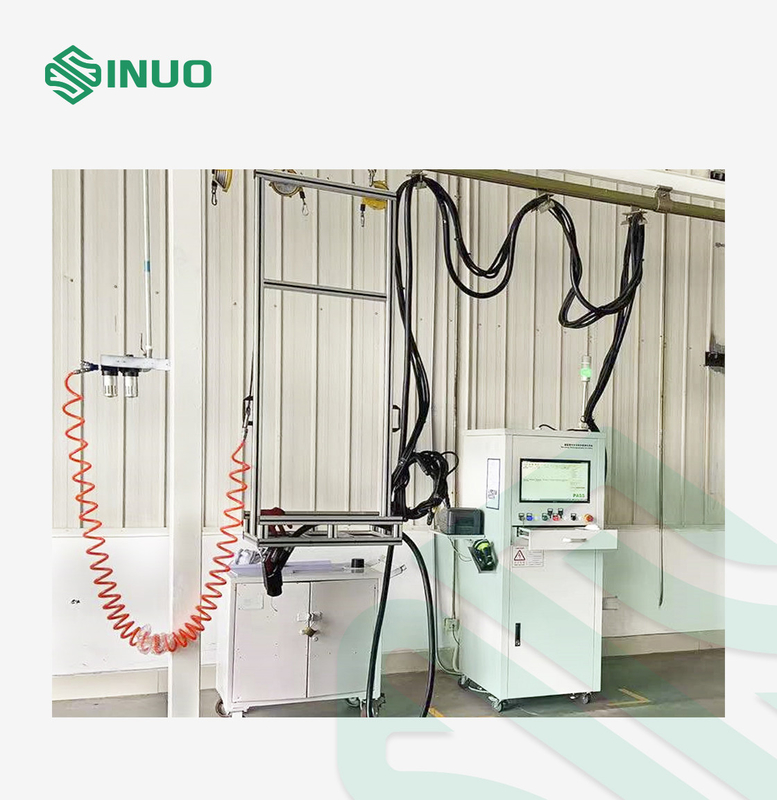

Ekipmana Genel Bakış

Tüm elektrikli araç için bu kapsamlı elektrik güvenliği test sistemi, aşağıdaki test içeriklerini içerir:

1. Araç testi

2. Bileşen testi

3. Potansiyel eşitleme

4. Güç pili REESS

Araç testi:

1. Hızlı şarj bağlantı noktası: DC dayanım gerilimi, yalıtım direnci, DC topraklama (potansiyel eşitleme), hızlı şarj işlevi, tüm araç yalıtım direnci, yalıtım testi doğrulaması

2. Yavaş şarj bağlantı noktası: AC dayanma gerilimi, yalıtım direnci, AC topraklama, kaçak akım, yavaş şarj işlevi

Bileşen testi:
AC dayanım gerilimi, yalıtım direnci

Potansiyel eşitleme:

1. Pilin negatif topraklama noktası ile PEU kabuğu arasındaki direnç

2. Akünün negatif topraklama noktası ile tahrik motorunun muhafazası arasındaki direnç

3. Pilin negatif topraklama noktası ile şarj cihazı kabuğu arasındaki direnç

4. Pilin negatif topraklama noktası ile PTC arasındaki direnç

5. Akünün negatif topraklama noktası ile klima kompresörü gövdesi arasındaki direnç

6. Akü negatif topraklama noktası ile direksiyon motor gövdesi arasındaki direnç

7. Akünün negatif topraklama noktası ile hava pompası gövdesi arasındaki direnç

8. Pilin negatif topraklama noktası ile pil kapağının sabitleme vidası arasındaki direnç

Güç pili PEESS:
Voltaj değeri ölçülerek standart direnç bilinir ve pil paketi yalıtımı GT/18384.1-2015 formülüne göre hesaplanır.
Test için bilinen standart test cihazı test sisteminde yerleşiktir ve tüm test süreci boyunca test kablolama değişiklikleri test sisteminin içindedir ve manuel kablolama değişiklikleri olmadan otomatik anahtarlama tamamlanır.

Teknik parametreler

Sorular

S: Araç test ünitesi için ne var:

C: Tüm araç testi, esas olarak yavaş şarjlı şarj tabancası ve hızlı şarjlı şarj tabancasından yavaş şarjlı şarj soketine, hızlı şarjlı şarj soketine ve bağlı araç şarj cihazına, güç piline ve arayüzün diğer parçalarına yapılır. güvenlik testi, ana test öğeleri DC dayanım gerilimi, yalıtım direnci, toprak direnci, kaçak akım (yavaş şarj portu);asıl amaç, şarj soketinin ve ona bağlı olan parçanın arayüzünün güvenlik performansını tespit etmektir;Araçtaki tüm güç ve elektronik aksamların, anahtarın devre dışı durumda olduğundan emin olmak için test sırasında aracın kapatılması gerekir.

1.Yavaş şarj fonksiyonu algılama

Yavaş şarj fonksiyonu tespiti, yeni enerji araçlarının yavaş şarj performansını tespit etmektir.Test cihazı, AC şarjı sırasında bağlantı onayı, şarja hazır, başlangıç ​​ve şarj Aşaması, normal şarjın sonu, PWM görev döngüsü değişikliği ve mevcut test dahil olmak üzere aracın şarj durumunu algılamak için yavaş şarjlı şarj arayüzü aracılığıyla yeni enerji araçlarını şarj eder.

Şarj bağlantısını doğrulama işlevine göre, güvenlik denetleyicisi ayrıca şarj tabancası ile yüksek voltaj test öğesinin şarj soketi arasındaki bağlantıyı doğrulama işlevini de ekler.Şarj tabancası araç test soketine takıldığında, güvenlik denetleyicisi önce bağlantının normal olup olmadığını onaylayacaktır.Yüksek basınç algılama.

Üst bilgisayar yazılımı test arayüzü

2.Hızlı şarj fonksiyonu testi

Hızlı şarj fonksiyon testi, yeni enerji araçlarının hızlı şarj performansını tespit etmektir.Test cihazı, DC şarj işlemi sırasında kendi kendine kontrol aşaması, şarj hazır aşaması ve şarj aşaması dahil olmak üzere aracın şarj durumunu tespit etmek için hızlı şarj şarj arayüzü aracılığıyla yeni enerji araçlarını şarj eder., Normal şarj biter, CAN iletişimi ve diğer testler aracılığıyla şarj parametrelerinin (voltaj, akım, şarj kapasitesi, SOC, akü sıcaklık değişiklikleri vb. dahil) gerçek zamanlı tespiti.

Şarj bağlantısını doğrulama işlevine göre, güvenlik denetleyicisi ayrıca şarj tabancası ile yüksek voltaj test öğesinin şarj soketi arasındaki bağlantıyı doğrulama işlevini de ekler.Şarj tabancası araç test soketine takıldığında, güvenlik denetleyicisi önce bağlantının normal olup olmadığını onaylayacaktır.Yüksek voltaj algılama.
