| Marka Adı: | Sinuo |
| Model Numarası: | SNQC1002M |
| Adedi: | 1 |
| fiyat: | Customized |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 1 takım/ay |
Elektrikli Araç Tam Spektrumlu Güneş Simülasyonu Radyasyon Test Sistemi
Uyumlu Standartlar ve Maddeler
ISO 12097-2: "Karayolu araçları-Hava yastığı bileşenleri-Bölüm 2: Hava yastığı modüllerinin test edilmesi"
DIN 75220: “Güneş Simülasyon Ünitelerinde Yaşlanan Otomobil Bileşenleri”
MIL-STD 810 “Çevre Mühendisliği Hususları ve Laboratuvar Testleri”
IEC 60904-9 "Çekilmiş Fotovoltaik cihazlar - Bölüm 9: Solar simülatör performans gereksinimleri"
IEC60068-2-5 "Çevresel testler-Bölüm 2-5: Test Sa: Yer seviyesinde simüle edilmiş güneş radyasyonu ve güneş radyasyonu testi için kılavuz"
Ekipmana Genel Bakış
Bu test sistemi, akıllı kontrol güç kaynağından, optimize edilmiş reflektör lamba muhafazası tasarımından, Osram 2000W/4000W metal halide lambadan, kabinden, aydınlatma ölçerden vb. oluşur ve bunlar çeşitli koşullar altında güneş ışığı ortamını mükemmel şekilde simüle edebilir.
Sıcaklık, nem, yağış ve kar yağışı gibi çevresel faktörlerle birleşerek, doğrudan güneş radyasyonunun test numunesi (termal, mekanik, kimyasal, elektrik vb.) üzerindeki etkisini değerlendirmek için kullanılabilir ve ayrıca bileşendeki farklı malzemeler arasındaki etkileşimi ortaya çıkarmak için kullanılır.Simüle edilmiş güneş radyasyonu sistemi, elektronik aksamları, malzemeleri ve küçük hacimli numuneleri test etmek için tek başına kullanılabilir.Otomobillerin, kamyonların, fotovoltaik modüllerin, trenlerin ve uçakların testlerinde kullanılabilen profesyonel tasarım ve yerleşim yoluyla birden fazla sistem bir ışık dizisi halinde birleştirilebilir.
Teknik parametreler
| radyasyon aralığı | 500～1200W/m²'ye kadar (Kademesiz ayar) |
| Yayılan yüzeyde ışık yoğunluğunun tekdüzeliği | ±%10 |
| Sürekli 8 saat içinde aydınlatma sistemi sapması | ≤±5% |
| Sistem sabit bir şekilde yandıktan sonra, ayarlanan değerin ±%10'u kadar bir stabilizasyon süresine ulaşacaktır. | ≤2S |
Sistem Yapısı

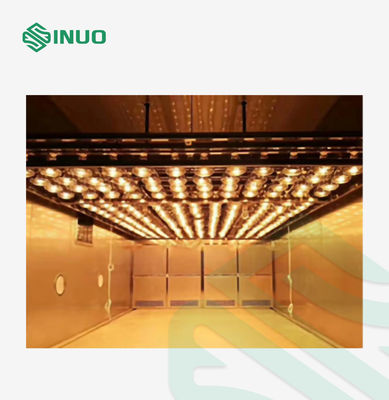

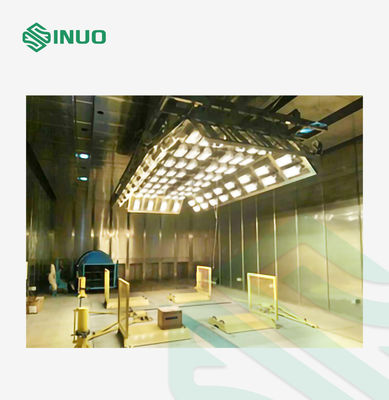

Sistem toplam 21(3×7) güneş ışığı simülasyon ünitesinden oluşmakta olup, her bir güneş ışığı simülasyon ünitesi aynı güce sahip olup, bu da 4KW'dır.Spesifik dağılım aşağıdaki gibidir:
Şekildeki oda alanının boyutu 6.5m × 2.5m (uzunluk × genişlik) ve her küçük kutu tek bir güneş ışığı simülasyon ünitesidir.Uzunluk yönündeki mesafe 1m, genişlik yönündeki mesafe 1,25m'dir ve ışınlama referans yüzeyinin yüksekliği 1500mm±500mm'dir.
Güneş ışığı simülasyon cihazının uzunlamasına merkez çizgisi, dikey yönde şasi dinamometresinin merkez çizgisiyle çakışmalıdır ve genel kurulum konumu şasi dinamometresinin çukur alanının üzerinde olmalıdır.
Sistem Yapısı
Güneş ışığı simülasyon ünitesi, bir lamba muhafazası, metal halide lamba ve akıllı güç kaynağından oluşur.Akıllı güç kaynağı, test odasının dışına yerleştirilir ve metal halide lambalar, lamba muhafazasına takılır ve gerekli ışınlama alanına göre test odasında düzenlenir.
Lamba kaynağı
Lamba kaynağının ana gövdesi, lamba kaynağının yoğunluğunu sağlarken her bir güneş ışığı simülasyon ünitesinin ağırlığını azaltan kumlanmış alümina levha malzemesidir.Yansıtıcı malzeme,% 97'ye kadar yansıtma, düzgün yansıma ve ışık lekesi olmayan ithal ayna fasulyesi tahıl alüminyum levhadır.Haddeleme ve galvanik kaplama işlemi nedeniyle, yansıtıcı ayna yüzeyinin yüksek mukavemetli sertliği sağlanır ve daha sonraki temizleme ve silme nedeniyle yansıtmanın büyük ölçüde azalması durumunun oluşması azalır.
Ateşleme bobini güç kaynağına yerleştirilmiştir.Test alanına monte edilen lamba kaynağındaki tüm yapılar ve bileşenler, geniş bir sıcaklık ve nem aralığına dayanabilir ve sıcaklık direnci -70℃~+120℃'dir, bu da lambadaki uzun süreli yüksek voltaj paketini önler. kabuktaki yüksek sıcaklığa direnç, yaşlanmaya eğilimlidir.
Metal halide lamba
En gelişmiş metal halide lamba teknolojisini benimseyin.Model OSRAM HMI 4000 W/DXS'dir ve metal halide lambanın spesifik parametreleri aşağıdaki gibidir:
| Elektrik parametreleri | nominal güç | 4000W |
|
| Ampul gücü | 4000W | ||
| standart voltaj | 200V | ||
| Ampul voltajı | 200V | ||
| Ampul akımı | 24 | ||
| fotometrik veriler | Nominal ışık akısı | 380000LM | |
| Renk sıcaklığı | 6000K | ||
| Renksel geriverim indeksi Ra | 90 | ||
|
Metal halide lambanın spektrum eğrisi güneş spektrumuna çok yakındır ve özel bir filtre ile ayarlandıktan sonra güneş ışığı mükemmel bir şekilde simüle edilebilir.Ayrıntılı spektrum eğrisi sağda gösterilir.
|
|
||
Akıllı Güç (EPS)
1) Güç modülü, kontrol çekirdeği olarak yüksek performanslı MCU'yu ve sabit enerji çıkışını garanti eden yüksek hassasiyetli vektör kontrol algoritmasını benimser, böylece lambanın parlaklığı sabitlenir ve giriş ızgarasından etkilenmez voltaj ve soğutma.
2) %20 ila %100 çıkış kademesiz ayarı gerçekleştirebilir, genel ısı dağılımı küçüktür ve çeşitli kontrol ve iletişim yöntemlerine sahiptir.
| İşletim paneli ekranı | Çalışma durumu | Monitör çıkış voltajı, çıkış akımı, set gücü, modül sıcaklığı vb. seçilebilir |
| Parametre ayarı | İlgili değerler, gerçek gereksinimlere göre esnek bir şekilde ayarlanabilir | |
| Koruma/alarm fonksiyonu | Aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, kısa devre, dahili bellek arızası vb. | |
| Çevre | Ortam sıcaklığı | -10℃～+50℃ (donma yok) |
| Ortam nemi | %90 bağıl nemin altında (don yok) | |
| Çevre | İç mekan (doğrudan güneş ışığı yok, korozyon yok, yanıcı gaz yok, yağ sisi yok, toz yok vb.) | |
| Rakım | 1000M'den az | |
