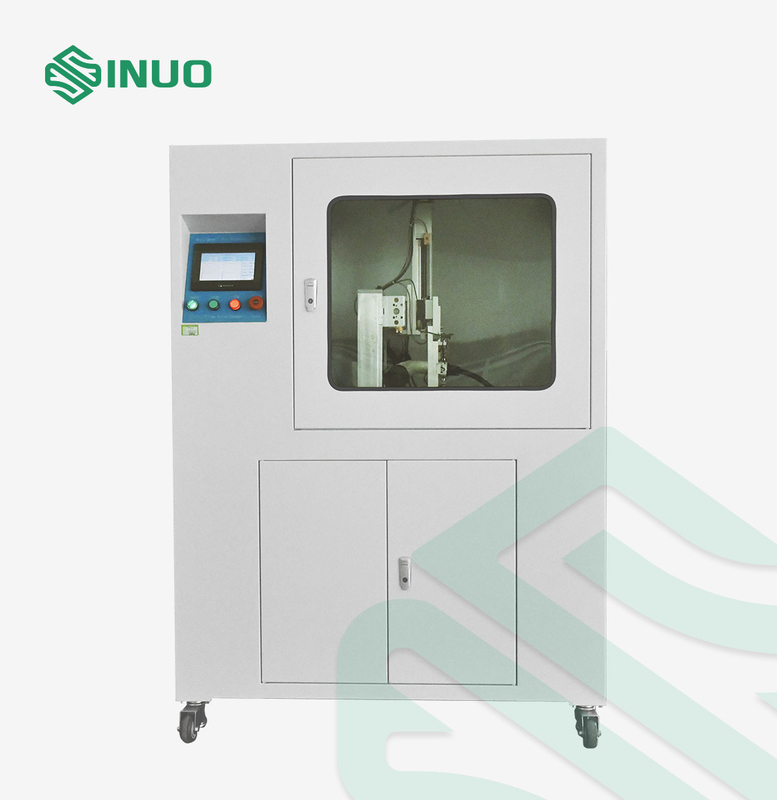

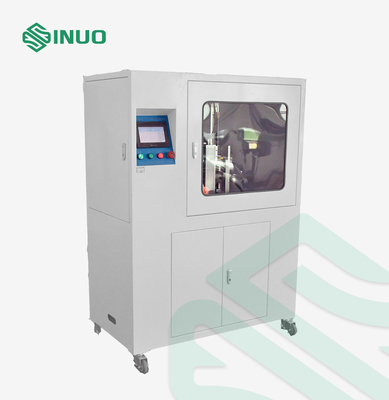

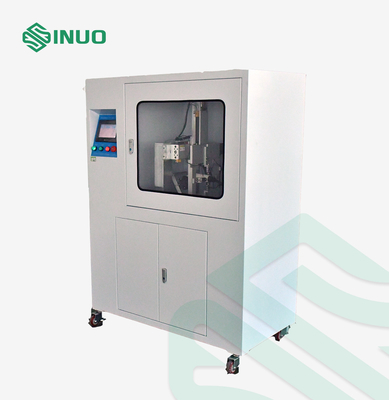

Elektrikli Araç Tek İstasyonlu Fişler Konnektörler Yanlış Hizalama Test Cihazı IEC62196-3

Elektrikli Araç Tek İstasyonlu Fişler Konnektörler Yanlış Hizalama Test Cihazı IEC62196-3

Marka Adı:	Sinuo
Model Numarası:	SNQC1017
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 takım / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

uygulanan standart:

IEC 62196-3, madde 36.3

Cihaz Gücü:

özelleştirilmiş

Kontrol metodu:

PLC kontrolü, dokunmatik ekran çalışması

Test istasyonu:

Tek istasyon

Sürüş modu:

Servo Motor

donanmış Kuvvet:

0-500N

bekleme süresi:

0-999.9s

Zaman aralığı:

0-999.9s

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

30 takım / ay

Vurgulamak:

Tek İstasyonlu Fişler ev test ekipmanı

IEC62196-3 ev test ekipmanı

Konektörler yanlış hizalama test aparatı

Ürün Tanımı

IEC62196-3 Elektrikli Araç Tek İstasyon Fişler ve Konnektörler Yanlış Hizalama Test Aparatı

Uyumlu Standartlar ve Maddeler

Bu yanlış hizalama test cihazı, IEC62196-3 madde 36.3, şekil 18'e uygundur.

Ekipmana Genel Bakış

Sıcaklık yükselme testi sırasında, sıcaklık stabilizasyonunun hemen ardından aksesuarlar, Şekil 18'de gösterildiği gibi harici mekanik yüklere maruz kalır.

Bir kuvvet ölçer kullanarak, her yönde Şekil 19'da gösterildiği gibi -0/+10 N toleransla 100 N'luk bir yük uygulayın.Yük en az 1 dakika uygulanmalıdır.Bu yük uygulamasını takiben 10 s'lik bir süre için yük kaldırılmalı ve 10 s içinde bir sonraki yönde yük yeniden uygulanmalıdır.Bu işleme Şekil 19'da gösterildiği gibi 4 yönde (-X, +X, -Y, +Y) yük uygulanana kadar devam edilir.

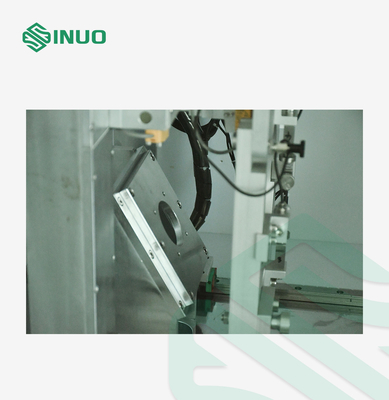

Ekipman, servo motor tarafından tahrik edilen ve kuvvet değeri sensörü tarafından izlenen X, Y (Şekil 19) kayar tablayı benimser.Kuvvet değeri, otomatik sabit kuvvet tutma için gerekli zamana ulaştığında, test için otomatik olarak başka bir yöne geçecektir.

Teknik parametreler

Güç	AC220V, 60Hz
Kontrol metodu	PLC kontrolü, dokunmatik ekran çalışması
istasyon	Bir
Sürüş modu	Servo motor, iki adet, X ve Y
Kuvvet	0-500N
Zorla tutma süresi	0-999.9s
Zaman aralığı	0-999.9s
Uygulama yönünü zorla	-X, +X, -Y, +Y
Numune montaj braketi	30° eğim, yerden 1000 mm yükseklik
Ekipmanın genel boyutları	100mm×400mm×1500mm,150kg

Özellikler

Bu aparat şu Standart Şekillere uygundur:

Elektrikli Araç Tek İstasyonlu Fişler Konnektörler Yanlış Hizalama Test Cihazı IEC62196-3 0
