IEC62196 Elektrikli Araç Şarj Tabancası Fişi Ömrü ve Sıcaklık Artışı Test Sistemi

IEC62196 Elektrikli Araç Şarj Tabancası Fişi Ömrü ve Sıcaklık Artışı Test Sistemi

Marka Adı:	Sinuo
Model Numarası:	SNQC1018
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV 2020

Çıkış Ayarlanabilir test akımı:

DC10 ~ 2000.0A sürekli ayarlanabilir

Mevcut Kararlılık:

± (%2 set değeri + 5 word)

Akım Doğruluğu:

± (%1 okuma + 5 basamak)

çalışma gücü:

AC220V±10%,50Hz,20A

ekipman ağırlığı:

Yaklaşık 450Kg

Voltaj Kararlılığı:

(%2 ayar değeri + 5 kelime)

Ekleme Süresi:

1~999.9s ayarlanabilir

Ambalaj bilgileri:

KONTRPLAK KUTU

Yetenek temini:

20 takım/ay

Vurgulamak:

IEC62196 Elektrikli Araç Şarj Silahı

Sıcaklık artışı test sistemi

Plug Hayatı Test Sistemi

Ürün Tanımı

IEC62196 Elektrikli Araç Şarj Tabancası Fiş Ömrü ve Sıcaklık Artışı Test Sistemi

Uyumlu Standartlar ve Maddeler

Bu test ekipmanı, IEC 62196-1:2020 madde 22,23,24, IEC60309-1: 2012 madde 20,21,22, IEC60998, IEC60669'a göre elektrikli araçlar için uygundur.IEC61058, IEC60439, EIA-3 64-70 ve diğer standartlar.

Teknik parametre

Sürücü cihazı	Servo motor, kurşun vida, kılavuz ray
Cihaz yapısı	Test cihazı yatay olarak yerleştirilir ve ulusal standart 40mmx40mm kare çerçeve ile kaynaklanır ve sızdırmazlık plakası 1.2mm elektrolitik plakanın CNC işlenmesiyle oluşturulur.
Denetleyici	Sistem, çalışmak için 15 inçlik bir endüstriyel bilgisayar ve programlanabilir bir mantık denetleyici (PLC) mantık akıllı kontrol cihazı kullanır.
Yetenek aralığı	Tüm 2p+E, 3P+E, 3P+E+N ve diğer özellikleri, AC anma akımı ≤ 250A veya DC ≤ 250A soket (fiş) ürün testlerini karşılayabilir.
Eylem hızı	Fiş veya konektör takma ve çıkarma hızı, standartta belirtilen 0,8 ± 0,1) m/s gereksinimlerini tam olarak karşılayan keyfi olarak (0,1~0,80) m/s olarak ayarlanır.
Test oranı	Bir fişin veya konektörün bir prize veya cihaz girişine takılıp çıkarılma hızı dakikada 7,5 vuruştur.
Sürüş sistemi	Vidalı bilyalı bir servo motor tarafından tahrik edilir ve sessiz bir sürgü tarafından yönlendirilir, böylece kelepçe, maksimum 500N yerleştirme kuvveti sağlayabilen sola ve sağa ileri geri hareket edebilir.
ekleme vuruşu	0~200mm keyfi olarak ayarlanabilir (yani, sol kelepçenin hareketini sağlamak için servo motorun stroku), çözünürlük 0,1 mm'dir
Armatür tabanı	Çalışma sırasında armatürün düzlüğünü ve kılavuz yapısının sağlamlığını sağlayabilen üst ve alt tarafların içinde ve dışında doğrusal bir kızak rayı kullanılır.
test istasyonu	1 istasyon bağımsız
Deneme sayısı	1~999999 kez keyfi olarak ayarlanabilir, sayım ayarlanan değere ulaştığında otomatik olarak durabilir
Şarj tabancası takma süresi	1~999.9s ayarlanabilir
yerleştirme kuvveti	Maksimum 900N, yüksek hassasiyetli dijital basınç modülü, bilgisayar eğrisi ekranı
Alarm algılama	"Geçmesi gereken yerden geç, durması gereken yerde dur" prensibini izleyen sistem, "konum ve akım" mantıksal ilişkisine göre numunenin hasar görüp görmediğini yargılar.Test edilecek numune hasar gördüğünde cihaz sesli ve görsel alarm vererek otomatik olarak kapanabilir.
Sızıntı koruması	Ekipmanın kontrol güç girişine bir kaçak anahtarı takın.Sızıntı olduğunda, tüm kabinin kapanmasını sağlamak için kontrol gücünü kesin.
aşırı akım koruması	Devrede aşırı akım veya kısa devreyi önlemek için akım üst limit ayarı
Aşırı yükleme koruması	Cihazın içinde aşırı yüklendiğinde otomatik olarak açabilen bir devre kesici vardır.
eşik koruması	Tüm hareketli dolap kapıları güvenlik koruma anahtarları ile donatılmıştır.Kabin kapısı açıldığında, operatörü elektrik çarpması tehlikesinden korumak için güç kaynağı otomatik olarak kesilir.
Acil durdurma anahtarı	Güç kabininin kontrol panelinde, operatörün anormal veya gerekli olduğunda güç kabininin çıkış gücünü kesmesi için uygun bir acil durdurma anahtarı bulunur.
içeri ve dışarı kurşun	Giriş ve çıkış kablo portları, kabloların hasar görmesini önlemek için koruyucu bobinlerle kaplıdır.
boyutlar	G2000mmxD1200mmxY1800mm Hakkında
Ağırlık	Yaklaşık 450Kg
çalışma gücü	AC220V±10%,50Hz,20A
Her test parametresi, tekrar kullanıldığında doğrudan çağrılabilen depolama işlevini tekrar sıfırlamaya gerek kalmadan gerçekleştirebilir, işlem basittir, kullanım uygundur ve verimlilik büyük ölçüde artırılmıştır.
Manuel ayarlama;Sistem, numunenin sıkıştırılmasını kolaylaştırmak için manuel durum düğmesine sahiptir

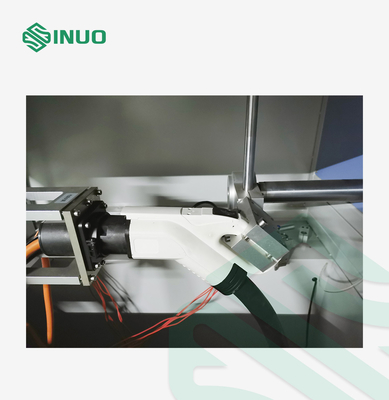

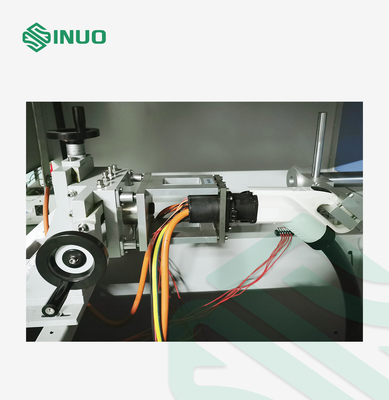

Şarj tabancası yuvası, şarj tabancasını 250A'nın altına sabitleyebilen X ekseni ve Y ekseni ayarlanabilir kelepçeleri kullanır (3 farklı şarj tabancası sabitleme yuvası sağlar)
Her yerleştirmenin maksimum kuvvet değeri ölçülebilir ve her kuvvet değeri bilgisayarda görüntülenmek üzere bir eğri halinde toplanabilir
Fişli kelepçenin sıkma aralığı kare, yuvarlak ve φ60mm veya daha fazladır.
Her kuvvet değeri, görüntüleme için bir tablo olarak saklanabilir
Plug-in life ve load box aynı kutuda, güç kaynağı ise başka bir kutuda.

Ekipmana Genel Bakış

Bir şarj tabancası şarj tabanının elektrik fişi ömrü, sıcaklık artışı testi ve temas direnci testi için bağımsız olarak uygundur.Bu test makinesi, güç olarak servo motorlar, vida çubukları, kılavuz raylar vb. kullanır, numuneyi tutmak için kompakt armatürleri kullanır ve endüstriyel bilgisayar ve orijinal Japon programlanabilir mantık denetleyicisi (PLC), üstün performansa sahip kontrol merkezleridir ve uygun operasyon.Otomasyon derecesi çok yüksektir.

Şarj fişi ve prizi, fiş ve prizin mekanik hasara ve elektrik hasarına dayanıp dayanamayacağını değerlendirmek için şarj fişi ve prizinin takma ve çıkarma kuvveti testi için kullanılabilen kesme kapasitesi ve normal çalışma ömrü açısından test edilir. normal kullanım ve şarj yığını fişini ve soketini test etmek için.Elektronik kilitleme işleminin ve mekanik kilitleme mekanizmasının güvenilirliği.Elektrikli araç şarj yığınının fiş ve prizinin ömür testi için özel bir ekipmandır.Bir yükle donatıldığında yükleme testi için kullanılabilir ve ilgili bir kontrol sistemi ile donatılır.Ekipman, gelişmiş PLC akıllı kontrol sistemini ve endüstriyel bilgisayarın çalışma arayüzünü benimser.Ekran daha doğrudur;test sayısı, çalışma süresi ve test stroku önceden ayarlanabilir.Test hızı 50-800 mm/sn'dir ve test stroku Fiş ve priz kontak bağlanması veya arızası nedeniyle sıkıştığında veya bağlantısı kesildiğinde, bir arıza alarmı tetiklenir.Ve ilgili deney sayısını kaydedin.Bir alarm oluştuğunda, testi otomatik olarak durduracaktır.Ekipman aynı zamanda 4 yollu kontaktörleri de ölçebilir.Kutu gövdesi, güzel görünüme sahip paslanmaz çelik sızdırmazlık plakası ve alüminyum alaşımlı profilden oluşur;Benzer ürünlerin avantajları, istikrarlı performans ve kolay kullanım, büyük ölçüm kurumlarının ve laboratuvarların ilk tercihidir.

Sıcaklık Artışı Testi

çıkış gerilimi	DC6V
Çıkış ayarlanabilir test akımı	DC10 ~ 2000.0A sürekli ayarlanabilir
Akım kararlılığını test edin	± (%2 set değeri + 5 word)
Mevcut ekran doğruluğu	± (%1 okuma + 5 basamak)
Empedans voltajı görüntüleme doğruluğu	± (%1 okuma + 5 basamak)
Test voltajı kararlılığı	(%2 ayar değeri + 5 kelime)
Açılış zamanı	1~999,9 saniye
Elektrik kesintisi süresi	1~999,9 saniye
Açık ve kapalı zamanlar	1~999999 kez, kapanma hafıza fonksiyonu ile, süreler ulaştığında otomatik kapanma
Termokupl sıcaklık artışı testi	Tarama süresi 1S
Sıcaklık ölçüm aralığı	0~200℃ Doğruluk ±0.3% okuma +1℃;Çözünürlük: 0.1 ℃
Sıcaklık ölçümü	16 kanal (ortam sıcaklığını ölçmek için 1 nokta dahil)
Termokuplları yapılandırın	Amerikan Q şirketi T tipi 30AWG filament termokupl, uzunluk 2 metre, toplam 16
edinme hızı	1 saniye/zaman
Şirketimiz tarafından bağımsız olarak geliştirilen bir sıcaklık ölçüm modülü ile donatılmış olup, cihaza zarar vermeden, güçlü parazit önleme özelliği ile elektrikle test edilebilir ve bilgisayardaki sıcaklık eğrisini doğru bir şekilde tanımlayabilir.
Bilgisayarda sıcaklığı ve eğriyi göster
Yazılım, ortam sıcaklığı kanalını ayarlayabilir ve veri toplarken ortam sıcaklığı otomatik olarak çıkarılabilir
Ekipman bilgisayar kontrolü ile başlatılabilir ve durdurulabilir ve akım, voltaj, sıcaklık ve zaman eğrisi aynı anda toplanabilir, bu da kullanıcıların analiz etmesi ve kullanması için uygundur.
Yük, kademeli olarak ayarlanabilen yüksek güçlü boru şeklindeki dirençleri kullanır: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A Manuel veya otomatik olarak ayarlanabilen 1 çıkış akımı

Temas Dayanımı Testi

Temas direnci test aralığı	0~200mΩ, çözünürlük 0.01mΩ, doğruluk ±%1+3 basamak
4 yollu direnç testi aynı anda
Kontak direncini her taktığınızda ve çıkardığınızda bir kez ölçün, ayrıca kontaktör direncini N defa takıp çıkardıktan sonra da ölçebilirsiniz.

Detaylar:

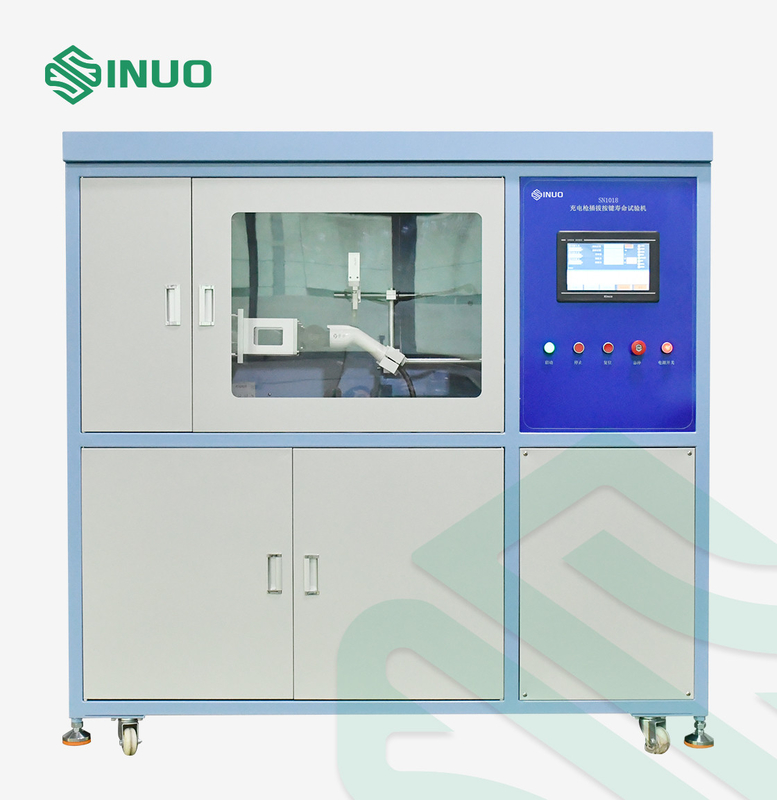

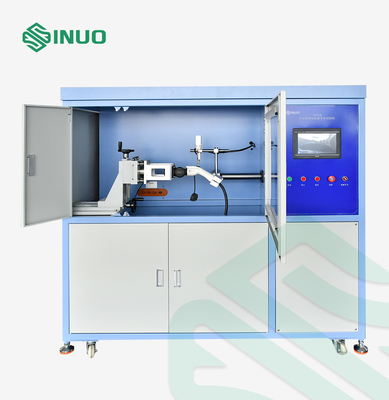

IEC62196 Elektrikli Araç Şarj Tabancası Fişi Ömrü ve Sıcaklık Artışı Test Sistemi 0
