Elektrikli Araç Kaçak Takip Test Cihazları IEC 62196 PLC Kontrol Sistemi

IEC 62196 Elektrikli Araç Sızıntı İzleme Test Cihazları

Uyumlu Standartlar ve Maddeler

IEC 62196-1 Ed.4CDV 2020 madde 28.4, 29.6.

IEC60335-1 madde 29.2 ve Ek N,

IEC 60065:2014 madde 13.4,

IEC60598-1,

IEC 60884-1:2013 madde 28.2,

UL746A

ASTM D3638-92

Ekipmana Genel Bakış

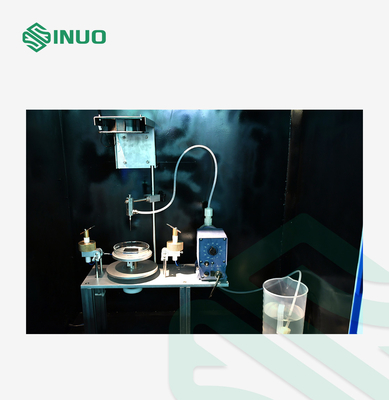

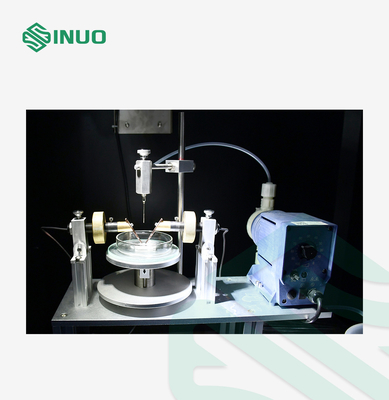

Test cihazı, IEC60112 standart gereksinimlerine göre tasarlanmış ve üretilmiştir ve IEC 62196-1Ed.4CDV 2020 madde 28.4, 29.6, IEC60335-1 madde 29.2 ve Ek N, IEC 60065:2014 madde 13.4, IEC60598-1, IEC tarafından gerekli kılınmıştır. 60884-1:2013 madde 28.2, UL746A ve ASTM D3638-92 vb. Sızıntı izleme testinin (izleme indeks testi) çalışma prensibi, gerekli hacimdeki iletken sıvının (%0.1NH 4 CL) gerekli yükseklikte ( 35mm) ve gerekli süre (30s) katı yalıtım malzemesinin yüzeyindeki platin elektrotlar (2mm × 5mm) arasındaki voltajla düşer.Böylece kullanıcılar, elektrik alanı ve nemli veya kirletici ortamın birleşik etkisi altında katı yalıtım malzemesi yüzeyinin izleme direnci performansını değerlendirir.Tek kelimeyle, bu cihaz karşılaştırma izleme indeksini (CT1) ve elektriksel direnç indeksini (PT1) ölçmek için kullanılır.

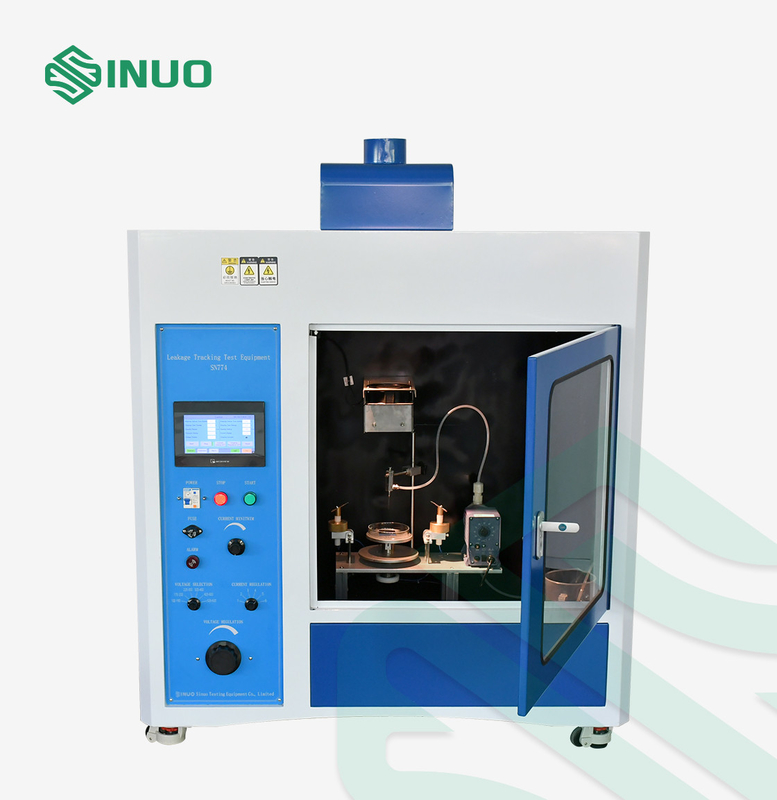

Elektrotların aralarında uygun mesafeye sahip olmasını sağlamak için aletle birlikte bir gösterge bloğu verilir.Elektrotların uygun açısını ve damlaların yüksekliğini sağlamak için tabla yüksekliği kolayca ayarlanabilir.Testin geri kalanı, kapı kapalıyken test odasının dışından kontrol edilir.Gerilim, sınır akımı, damlama hızı ve damlama sayısı kontrol panelinden ayarlanır.Operatör, alevin tutuşup tutuşmadığını görmek için testi gözlemlemelidir.En az iki saniyelik bir izleme hatası varsa cihaz bir alarm çalar.

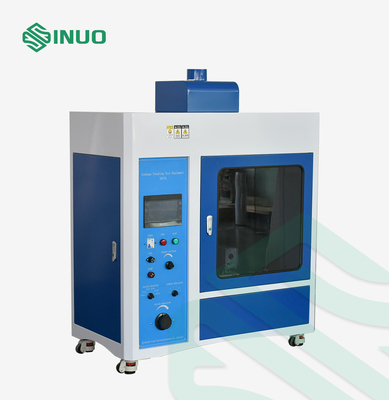

Sızıntı izleme test cihazı, gelişmiş PLC kontrol sistemi ve 7 ”renkli dokunmatik ekranı benimser, aydınlatma ekipmanı, düşük voltajlı aparat, ev aletleri, takım tezgahı elektrikli cihaz, elektrikli makine, elektrikli alet araştırma, üretim ve kalite departmanı için uygundur. , elektronik alet, elektroteknik alet, bilgi teknolojisi ekipmanı.Yalıtım malzemesi, mühendislik plastikleri, elektrik konnektörü ve aksesuarları endüstrisi için de uygundur.

Teknik parametreler
