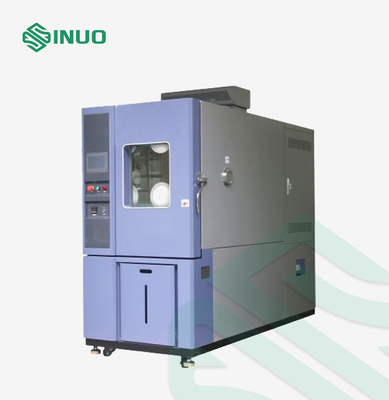

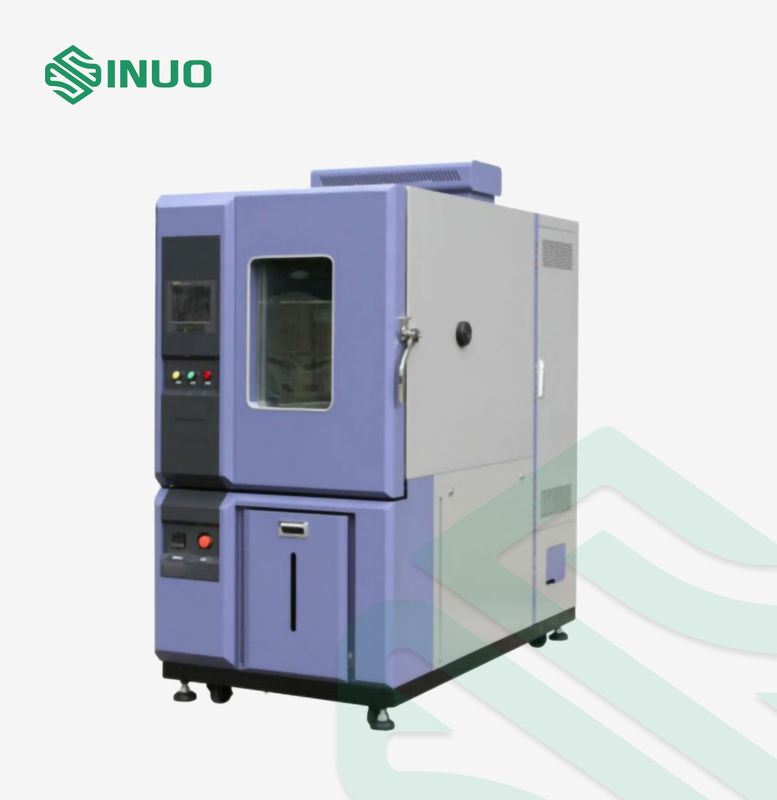

Madde 26.7.2 EV Konnektör Test Ekipmanı Hızlı Sıcaklık Değişimi Test Odası

Madde 26.7.2 EV Konnektör Test Ekipmanı Hızlı Sıcaklık Değişimi Test Odası

Marka Adı:	Sinuo
Model Numarası:	SN885
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 takım / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

uygulanan standart:

IEC 62196-1 Ed.4CDV 2020

Nem Aralığı:

20%~98%RH

İç ölçü:

GDH=1000×1000×1000mm

Kontrol İşlemi:

PLC ve Dokunmatik Ekran Akıllı Kontrol Sistemi

Sıcaklık aralığı:

-40～150℃;

Sıcaklık homojenliği:

±2℃

Garanti süresi:

Bir yıl

Diğer Standartlar:

IEC60068 vb.

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

30 takım / ay

Vurgulamak:

PLC EV Konnektör Test Cihazları

PLC IEC EV Konnektör Test Cihazları

IEC Sıcaklık Değişimi Test Odası

Ürün Tanımı

IEC 62196 Elektrikli Araç Hızlı Sıcaklık Değişimi Test Odası

Uyumlu Standartlar ve Maddeler

IEC 62196-1 Ed.4CDV 2020 madde 26.7.2.

IEC60068-2-1:2007 “Çevresel Test-Bölüm 2-1: Testler-Test A: Soğuk, IDT”

IEC60068-2-2:2007 “Çevresel Test-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT”

IEC60068-2-78:2012 "Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT"

IEC60068-2-30:2005 “Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT”

Ekipmana Genel Bakış

Bu hızlı sıcaklık değişimi test odası, IEC 62196-1 Ed.4CDV 2020 madde 26.7.2 tarafından istenmektedir.

Elektronik, elektrikçi, elektrikli ev aletleri, plastik vb. hammadde ve cihazların soğuk, ısı, nem ve kuruluk testlerinde kullanılır. Amaç, ürünlerin yüksek ve düşük sıcaklıkta depolanması, taşınması ve kullanımının güvenilirliğini doğrulamaktır. hızlı değişen nemli ısı ortamı.

Yapı:

Bu ekipman, aşağıdaki özelliklere sahip kapalı bir oda yapısını benimser:

1. Enerji tasarrufu ve tüketimin azaltılması: Sabit sıcaklık ve neme ulaşmak için soğutma kapasitesini ayarlamak için gaz-sıvı baypas modu kullanılır.

2. Kullanımı kolay: programlanabilir sıcaklık ve nem kontrolörü (7 inç 16 bit gerçek renkli dokunmatik ekran) kullanarak, deneysel veri kaydı ve işleme esnektir.

3. Yüksek güvenilirlik: Anahtar bileşenler, uzun ömür ve güvenilirlik sağlamak için ithal edilen bileşenlerdir;verimli yağ ayırıcılar kompresör ömrünü garanti eder.

Teknik parametreler

Kontrol ve Çalıştırma		PLC ve dokunmatik ekranlı akıllı kontrol sistemi
Oda Boyutu		1000L: iç boyut: WDH=1000×1000×1000mm, dış boyut: WDH= 1200 ×2015×2035 mm (makinenin çıkıntılı parçaları hariç)
Sıcaklık aralığı		B: -40～150℃;
Doğrusal Hız		3℃/dak
Sıcaklık Sapması		±2.0℃
Sıcaklık Dalgalanması		±0.5℃
Sıcaklık Tekdüzeliği		±2℃
Isıtma ve Soğutma Hızı		Isıtma hızı: -30℃ ile +100℃ arası, lineer hız 3℃/dak (yüksüz) Soğutma hızı: +100℃ ile -30℃ arası, lineer hız 3℃/dak (yüksüz) (Not: Sıcaklık ısıtma ve soğutma hızı IEC60068-3 standardının ilgili düzenlemelerine göre ölçülür ve sensör hava çıkış konumundadır)
Nem Aralığı		20%~98%RH
Nem Sapması		±3.0％RH (＞75％RH);±5.0％RH (≤75％RH)
Nem Eşitliği		±3.0％RH (yüksüz)
Nem Dalgalanması		±2.0％RH
Sıcaklık ve Nem Aralığı Simgesi
Sistem Ana Bileşimi

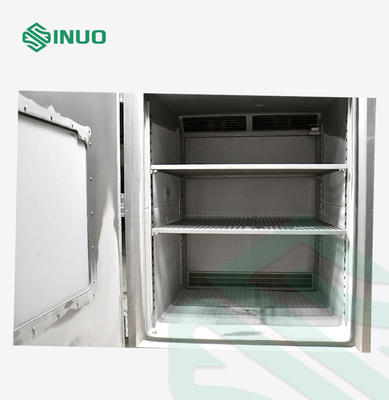

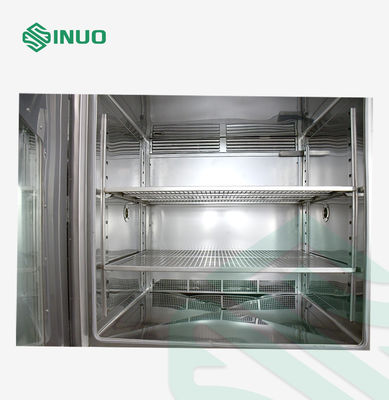

Oda Gövdesi	İç hazne yüksek kaliteli karbon çelik levhadan yapılmıştır, yüzey elektrostatik renkli püskürtme ile işlenmiştir.
	İç hazne 304 # fırçalanmış paslanmaz çelik levhadan, yuvarlak şekilli, pürüzsüz, temizlenmesi kolay
	Kurşun delik: iç ve dış hazne, kauçuk tıpalı bir diş açma deliği ile donatılmıştır.
	Yalıtım malzemesi: poliüretan köpük
	Gözlem penceresi: çift katmanlı patlamaya dayanıklı temperli cam kapı
	Raflar: 304 paslanmaz çelikten yapılmış, ayrılabilir raflar
Isıtma sistemi	Isıtma yöntemi: elektrikli ısıtma
	Yüksek kaliteli nikel-krom telli elektrikli ısıtıcı, temassız kontrol (SSR)
Nemlendirme Sistemi	Nemlendirme yöntemi: harici nemlendirme yapısı
Soğutma sistemi	Alman Bock yarı sıkı kompresör veya Alman BITZER yarı kompakt kompresör
	Çevre düzenlemelerine uygun, güvenli ve toksik olmayan, flor içermeyen çevre dostu soğutucu R404A R23
	Kabuk ve borulu kondenser (su soğutmalı)
	Yüksek performanslı kanat tipi otomatik yük kapasitesi ayarı, donma olmadan düşük sıcaklık ve yüksek nem koşullarında uzun süreli kullanım.
Kontrol sistemi	Dokunmatik ekran: programlanabilir sıcaklık ve nem kontrolörü (7 inç 16 bit gerçek renkli dokunmatik ekran)
	Sıcaklık kontrolü: A Sınıfı PT100 platin direnç sensörü kullanılarak PID kendi kendine ayarlama
	Fonksiyon: sabit değer testi ve program testi Sabit değer testi: Test ortamı yalnızca tek bir sıcaklık ve nem gerektirdiğinde, gerekli sıcaklığı, nemi ve çalışma süresini ayarlamak için bu modu seçin. Program testi: Test ortamı birden fazla sıcaklık ve nem gerektirdiğinde, her programın sıcaklığını, nemini ve çalışma süresini ayarlamak için bu modu seçin.Kullanıcı programın çalışma sırasını ayarlayabilir.Program grubu en fazla 100 gruptur.
Veri depolama	Sıcaklık ve nem eğrisi arayüzü, standart R232 arayüzü veya U disk iletişim arayüzü ile veriler indirilebilir ve veri değişiklikleri ve süreçleri kaydedilebilir.
Emniyet koruması	Kapanma hafıza fonksiyonu, faz sırası koruması, kaçak koruması, aşırı sıcaklık koruması, kompresör aşırı yük koruması, su sıkıntısı alarmı, anormal koruma
Güvenlik Koruma Cihazı	Isıtıcı hava yakma koruma şalteri, ısıtıcı aşırı akım devre kesici, sirkülasyon fanı aşırı akım aşırı yük koruması
	Kompresör yüksek voltaj koruma anahtarı, kompresör aşırı ısınma koruma anahtarı, kompresör aşırı akım koruma anahtarı
	Alt-ters fazlı devre kesici, sigortasız anahtar, sıfır geçiş kapısı akışkan gücü kontrolörü
Alarm Göstergesi	Yukarıdaki koruma oluştuğunda, ekipman çalışmayı durdurur, sesli ve görsel bir alarm verilir ve arıza yeri sayaçta görüntülenir.
