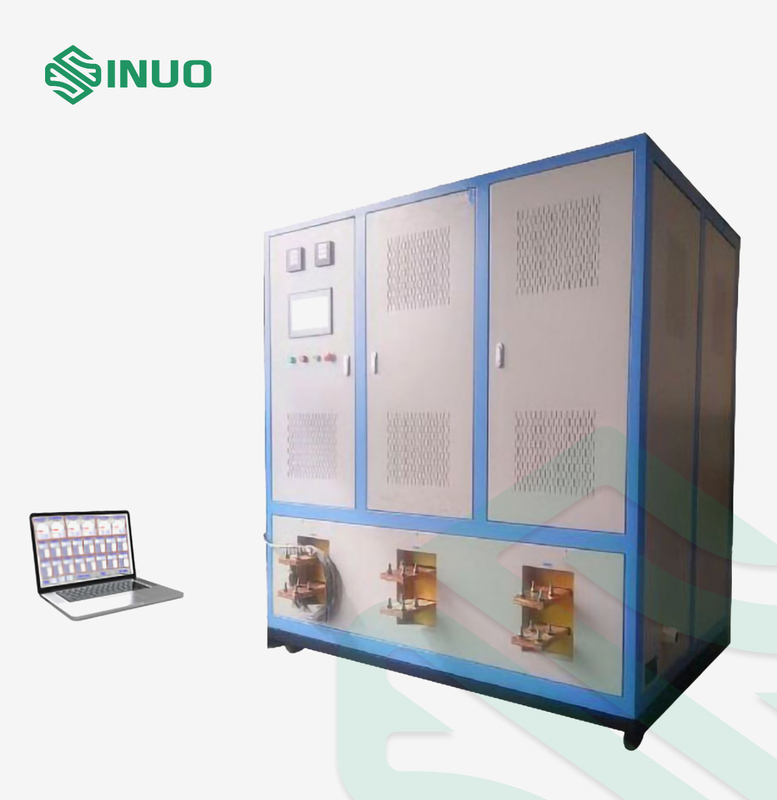

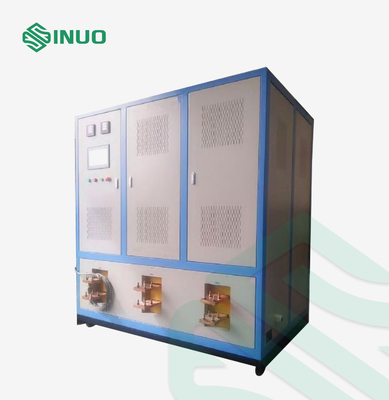

IEC62196 EV Konnektör Test Cihazları Fişleri Sıcaklık Artışı Test Sistemi

IEC62196 Elektrikli Araç Konnektörleri ve fişleri Sıcaklık Artış Test Sistemi

Uyumlu Standartlar ve Maddeler

IEC 62196-1 Ed.4CDV 2020 madde 24.

IEC 62196-3Ed.4CDV2020 madde 24.

IEC 60309-1: 2012 madde 22.

...

Teknik parametreler

Ekipmana Genel Bakış

Aksesuarları doğrulamak için kullanılan test ekipmanı, normal kullanımdaki sıcaklık artışı aşırı olmayacak şekilde yapılmalıdır.

Nominal akımı geçtikten sonra fişlerin, prizlerin ve araç konektörlerinin sıcaklık artışını, yük akımı bağlandığında elektrikli aksesuarların yüzeyindeki ısıtma koşullarını ve terminallerin sıcaklık artışının karşılanıp karşılanmadığını kontrol etmek için kullanılır. standardın gereksinimleri.

Numuneye düşük voltaj sağlar ve daha sonra standart gereksinimlerle karşılaştırılan belirli bir süre içinde sıcaklık artışı toplanır.

Sistem bileşimi:

Tek bir makinede 12 yollu tek fazlı akım (yani tüm elektrikli aletler tek bir şasededir),her 3 yol tek faz, 3 fazlı bir güç kaynağı oluşturur (üç fazlı bir güç kaynağından güç alır, tüm ekipman yıldız bağlantılıdır).Elektrik voltaj regülatörü, akım vericisi, PLC programlanabilir kontrolör, akım sensörü, dokunmatik arayüz ve çıkarılabilir şasiden oluşur.Spesifik olarak: Test akımını kararlı bir şekilde çıkarabilen AC sabit akım güç kaynağı, güç kaynağı voltaj dalgalanmaları, bağlantı telleri veya bakır çubuklar ve test ürününün direnç değeri nedeniyle test akımının etkisini ortadan kaldırır ve doğruluğunu artırır. test sonuçları.Güç kaynağı, düşük kayıp, yüksek verimlilik, kolay kullanım ve eksiksiz kontrol ve algılama işlevlerine sahiptir.

Sistem özellikleri:

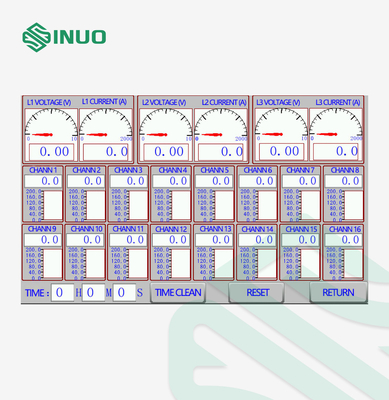

1. Gerçek renkli dokunmatik LCD ekran ile, tam İngilizce arayüzü ile dokunmatik ekranda mevcut ayar ve izleme tamamlanabilir, ayar basittir ve kullanım uygundur.

2. Dostu bir insan-bilgisayar etkileşimi arayüzü ile bol miktarda alarm ve teşhis işlevi sağlar.Ana kontrol ünitesi, kapsamlı izleme ve kapalı döngü kontrolü sağlamak için aynı anda birden fazla yük akımını otomatik olarak ayarlayabilen programlanabilir bir kontrolör (PLC) seçer ve otomasyon derecesi yüksektir.

3. Akıllı program kontrol yazılımı, yüksek güvenilirlik, güçlü anti-parazit yeteneği, dijital mantık kontrolü, hareket kontrolü, kapalı döngü proses kontrolü, veri işleme, iletişim ağı ve diğer fonksiyonlar, eksiksiz mevcut veri toplama, görüntüleme ve kontrol.Kablosuz (WIFI) iletişim arayüzü sağlayın ve arka plan PC izleme ile kablosuz iletişim işlevini gerçekleştirebilir, her döngünün test akımının merkezi ayarını ve otomatik kontrolünü gerçekleştirebilir ve insanlaştırma daha güçlüdür.

4. Veri iletiminin tam dijitalleştirilmesini gerçekleştirmek için fieldbus teknolojisini destekleyen akıllı voltaj ve akım sensörlerini kullanmak, veri doğruluğunu ve ürün güvenilirliğini artırmak.

5. Sıfır noktası kompanzasyonu ve akım düzeltme kendi kendine kalibrasyon fonksiyonu ile, AC sabit akım güç kaynağı ekipmanının kararlılığını sağlamak için cihazın ayarlanabilir aralığında çok segmentli düzeltme katsayıları üretebilir.

6. Koruma fonksiyonu: ters faz sırası, aşırı akım koruma fonksiyonu ile yüksüzdür.AC voltaj düzenleme cihazının koruması, AC sabit akım güç kaynağı ekipmanının normal çalışmasını sağlamak ve ürünün güvenliğini ve güvenilirliğini sağlamak için bilgisayar otomatik koruma kontrolünün ve mekanik mikro hareket limit anahtarının ikili korumasını benimsemelidir.

7. Test akımı kararlılığı, harici test ortamından etkilenmez ve çıkış akımı, test boyunca her zaman ayarlanan doğruluk aralığında tutulur.

8. Akıllı hava soğutma kullanarak, anma akımında uzun süreli çalışma, ana devre cihazının sıcaklık artışı ilgili standartlarını aşmaz.

9. Her akım seviyesi cihazı tek başına bir güç kaynağı olarak kullanılabilir veya birden fazla akım herhangi bir kombinasyonda paralel olarak kullanılabilir ve toplam akım sıcaklık artışı testi gereksinimlerini karşılamalıdır.

Sıcaklık toplama sistemi:

1. Sıcaklık dedektörü için gereksinimler:

A. Çalışan güç kaynağı: DC24V.

B. Giriş devresi: 16 kanal.

C. Giriş sinyali tipi: T tipi (termokupl).

D. Ölçüm doğruluğu: ≤±1℃.

E. Örnekleme süresi: <0.5 saniye.

F. İzolasyon gücü: Kanallar arasındaki yüksek voltaj izolasyonu, 380V canlı iletkenleri doğrudan ölçebilir.

G. Ekran işlemi: 10 inç dokunmatik LCD ekran kullanarak.

H. İletişim işlevi;Uzaktan izleme, WIFI kablosuz arabirimi veya RS485 arabirimi aracılığıyla gerçekleştirilebilir.

I. Veri depolama: USB arabirimi U disk depolama.

2. Algılama denetleyicisi ve yazılımı

A. Veri toplama ve işleme işlevleri: gerçek zamanlı veri toplama ve alt düzey akıllı cihazların işlenmesi yoluyla.Gerçek zamanlı bilgiler şunları içerir: akım ve sıcaklık gibi analog sinyaller ve anahtar konumu ve çalışma durumu gibi anahtar sinyalleri.

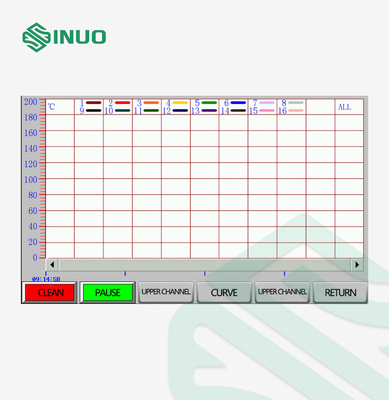

B. Görüntüleme fonksiyonu: Alt seviye akıllı cihazlar tarafından gönderilen her türlü bilgi işlendikten sonra, çeşitli bilgi ekranları gerçek zamanlı olarak görüntülenebilmekte ve sistemin çalışma parametreleri, alarm bilgileri ve geçmiş kayıtları istenildiği zaman sorgulanabilmektedir. arka plan arayüzü.

C. Kontrol fonksiyonu: Toplanan verilere ve duruma göre alt seviye akıllı cihazlarda uzaktan kontrol işlemleri yapılabilmektedir.

D. Ayar fonksiyonu: Alt seviye akıllı cihazın çalışması sırasında gerekli olan parametreler, arka plan izleme yazılımı aracılığıyla sisteme girilir.Ayar, kullanıcı seviyesi ve fabrika seviyesi olmak üzere iki seviyeye ayrılmıştır ve bir şifre koruma fonksiyonuna sahiptir.

E. Alarm fonksiyonu: Her bir alt seviye akıllı cihaz tarafından üretilen alarm bilgileri, kablosuz (WIFI) aracılığıyla arka plana gönderilir ve arka plan izleme yazılımı alarm bilgilerini otomatik olarak açar ve ayrıca ilgili alarm bilgilerini analiz edebilir ve toplayabilir. toplanan verilere göre.

F. Kayıt fonksiyonu: sorgu için zamana ve diğer koşullara göre sistem çalışması sırasında bazı önemli durum ve verileri depolar ve belirtilen formatta yazıcıya veri raporu verir.

parametreler:

Ana ekipman konfigürasyonu

1. AC güç kaynağı: AC sabit akım güç kaynağı tek fazlı 400A, 2 çıkış 2 set.

2. Sıcaklık artışı testi standart bakır çubuk 30*5*2000mm, miktar 12 adet.

3. Sıcaklık artışı testi yumuşak bağlantısı, bağlantı iletkenini sıcaklık artışı test ekipmanının çıkış ucu ile standart bakır çubuk veya yumuşak bakır iletkenden yapılmış test ürünü arasına bağlamak için kullanılır.Kalite gereksinimleri: Bakır boru (duvar kalınlığı 2 mm) ve kalaylı bakır örgü (φ0,2 mm) soğuk preslenmiştir, her iki uçta kalaylanmıştır, serbest toleranslıdır.Kesit alanı 250 kare, uzunluk 1000mm, 6 numara takım.

Sıcaklık artış testi hatları: 1,1.5,2,.5,4,6,kare, her bir özellik 2 metre uzunluğunda, her birinden 2 adet;10,16,25,50,70, kare, her bir spesifikasyonun uzunluğu 2 metredir, miktar her birinden 2 adettir;95,120,240 kare, her bir spesifikasyon uzunluğu 1 metredir, miktar her birinden 2 adettir;

4. Sıcaklık toplama sistemi: 3m uzunluğunda 16 ithal T-şekilli termokupl dahil olmak üzere 1 set çıkarılabilir şasi ile 16 kanallı sıcaklık toplama sistemi.

5. 1 dizüstü bilgisayar (PC izleme yazılımı, 1 wifi sistemi dahil).
