IEC62196 Elektrikli Araç Sabit Sıcaklık ve Nem Odası

IEC62196 Elektrikli Araç Sabit Sıcaklık ve Nem Odası

Uyumlu Standartlar ve Maddeler

IEC 62196-1Ed.4CDV 2020 madde 20.3, 29.2,35.3,37.1.

IEC60068-2-1:2007 “Çevresel Test-Bölüm 2-1: Testler-Test A: Soğuk, IDT”

IEC60068-2-2:2007 “Çevresel Test-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT”

IEC60068-2-78:2012 "Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT"

IEC60068-2-30:2005 “Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT”

Teknik parametreler

Güç kaynağı	Üç faz: AC 380V± %10, 50Hz
Kontrol ve Çalıştırma	PLC ve dokunmatik ekranlı akıllı kontrol sistemi
Oda Boyutu	İç ölçü	Dış Boyut
	1000*1000*1000 mm	1470*1400*2100 mm
Sıcaklık aralığı	-40 °C ~+150°C
Nem Aralığı	20%~98%RH
Sıcaklık Çözünürlüğü	0.1℃
Sıcaklık Dalgalanması	±0.5℃
Sıcaklık Tekdüzeliği	±2℃
Nem Sapması	±%3BN
Isıtma Hızı	≧2-3°C/dk (yüksüz, doğrusal olmayan)
Soğutma Hızı	≧0.7-1°C/dk (yüksüz, doğrusal olmayan)
Sıcaklık ve Nem Aralığı Şeması
Ana Sistem Kompozisyonu

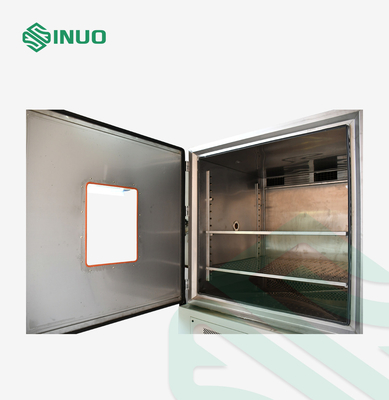

Oda Gövdesi	İç hazne SUS304 # paslanmaz çelik plakalardan, yuvarlak şekilli, pürüzsüz ve temizlemesi kolay
	Dış kutu, renkli elektrostatik püskürtmeli yüksek kaliteli çelik levhadan yapılmıştır.
	Yalıtım malzemesi: poliüretan köpük
	Gözlem penceresi: çift katmanlı patlamaya dayanıklı temperli cam
	Raf: 304 paslanmaz çelikten imal edilmiştir, çıkarılabilir raf
Isıtma sistemi	Isıtma yöntemi: elektrikli ısıtma
	En yeni seramik ısıtma çerçevesini benimseyen seramik malzeme, yüksek sıcaklığa ve iyi yalıtıma dayanıklıdır, kaçak kısa devre fenomenine neden olmaz.Orta Alman ithal ısıtma teli ile bağlanır, tel çapı kalın, yüksek sıcaklık direnci ve kuru yanma direnci.Kuvars cam tüp, ısıtma telinin metal odaya temas etmesi nedeniyle kısa devre arızasını önlemek için ısıtma telinin ortasına yerleştirilir.
	Termal çevrim: Isıtıcının ısı transferini sağlamak, yerel sıcaklığın çok yüksek olmasını önlemek ve çalışma odasında gerekli sıcaklığı sağlamak için cebri sirkülasyon hava kanalı.
Nemlendirme Sistemi	Nemlendirme yöntemi: dış nemlendirme yapısını benimser, hava kanalından aktarır.Avantajı, hızın sabit olması ve iç kutunun sıcaklığı üzerindeki etkisinin küçük olması, böylece sıcaklık artışının sabit olması ve nemlendirme etkisinin ideal olmasıdır.
	Nemlendirme tüpü: U-şekilli tasarım artı aşırı sıcaklık sonda deliği, ısıtma hattı ve ısıtma sistemi, uzun servis ömrü ve nemlendirme tüpünün uzun ömürlü dayanıklılığını sağlamak için anti-kuru işlevi ile aynı ithal marka malzemeyi benimser.
	Nemlendirme ve nemlendirme: Çekmeceli tip su ekleme kutusu bulunmaktadır.Su seviyesi, sirkülasyonlu su deposundaki sıvı seviye gösterge skalası ile görsel olarak izlenebilir.Su seviyesi otomatik olarak kontrol edilir.Su sıkıntısı alarmı ile.
Soğutma sistemi	Soğutma yöntemi: kompresör-ısı eşanjörü kullanarak hava soğutmalı soğutma
	Kompresör: Tecumseh, Fransız markası
	Soğuk hava sirkülasyonu: cebri sirkülasyon hava kanalı, düzgün hava dönüşü ve hava beslemesi sağlayarak çalışma odasında sıcaklık homojenliğini sağlar.
Kontrol sistemi	Dokunmatik ekran: OYO1000
	Sıcaklık kontrolü: A Sınıfı PT100 platin direnç sensörü kullanılarak PID kendi kendine ayarlama
	Fonksiyon: sabit değer testi ve program testi Sabit değer testi: Test ortamı yalnızca tek bir sıcaklık ve nem gerektirdiğinde, gerekli sıcaklığı, nemi ve çalışma süresini ayarlamak için bu modu seçin. Program testi: Test ortamı birden fazla sıcaklık ve nem gerektirdiğinde, her programın sıcaklığını, nemini ve çalışma süresini ayarlamak için bu modu seçin.Operatör, program çalıştırma sıralarını ayarlayabilir ve 100 program grubuna kadar ayarlayabilir.
Veri depolama	Sıcaklık ve nem eğrisi arayüzü ile veri değişiklikleri ve işlemleri kaydedilebilir, standart R232 arayüzü veya U disk iletişim arayüzü ile veriler indirilebilir.
Emniyet koruması	Kapanma hafıza fonksiyonu, faz sırası koruması, kaçak koruması, aşırı sıcaklık koruması, kompresör aşırı yük koruması, su sıkıntısı alarmı, anormal koruma.

Ekipmana Genel Bakış

Bu test odası, elektronik, elektrikçiler, elektrikli ev aletleri, plastik vb. gibi hammadde ve cihazların soğuk, ısı, nem ve kuruluk testi için kullanılır. Amaç, yüksek ve düşük sıcaklık değişimli olarak ürünlerin depolama ve nakliye güvenilirliğini doğrulamaktır. ısı ve nem, birçok standardın gerektirdiği gerekli bir test ekipmanıdır.

Yapı:

Bu makine, aşağıdaki özelliklere sahip kapalı bir oda yapısını benimser:

A. Kullanıcıların çeşitli ihtiyaçlarını karşılamak için son derece geniş bir sıcaklık ve nem kontrol aralığına sahiptir.

B. İdeal sıcaklık ve nem ortamını ayarlamak için benzersiz bir dengeli sıcaklık ayarı ve nem kontrol modu benimser.Isıtma ve nemlendirme kapasitesi stabil ve dengelidir ve sıcaklık ve nem kontrolü yüksek hassasiyette ve yüksek stabilitededir.

C. Otomatik soğutma devresi seçimi: Otomatik kontrol cihazı, ayarlanan sıcaklık değerine göre çalışan soğutma devresini otomatik olarak başlatma yeteneğine sahiptir, yüksek sıcaklık durumunda doğrudan soğutmayı başlatabilir.

Soğutma, tamamen kapalı kompresörlü (ithal edilmiş) hava soğutmalı yoğuşma ünitesini benimser.

D. Kapı, test örneğinin test durumunu gözlemlemek için uygun bir gözlem penceresi ile donatılmıştır.

Sorular

S: Bu cihaz hangi sıcaklığa ulaşabilir?
C: Ekipman - 40 ~ 150 ℃'ye ulaşabilir.

S: Bu cihazın boyut seçenekleri nelerdir?
C: Ekipmanın boyutu ihtiyaçlarınıza göre özelleştirilebilir.

S: Ekipmanda çok fazla sıcaklık dalgalanması var mı?
C: Testin doğruluğunu sağlamak için teknik sıcaklık dalgalanması gereksinimlerimiz ± 0,5 ℃'dir.
