Elektrikli Araç Entegre Su Geçirmez Test Sistemi IPX1-8 EV Konnektör Test Cihazları

Elektrikli Araç Entegre Su Geçirmez Test Sistemi IPX1-8 EV Konnektör Test Cihazları

Marka Adı:	Sinuo
Model Numarası:	SN4418
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC 62196-1Ed.4CDV:2020

Uygulanan Hükümler:

madde 20.2

Dikey Yağmur Damla Test Aparatı:

IPX1~2

Salınımlı Tüp Test Aparatı:

IPX3~4

Sprey ağızlığı:

IPX3~4

Hortum Başlığı:

IPX5~6

Derin Daldırma Tankı:

IPX8

Ekipman Döner Tablası:

IPX1~IPX6 için aksesuar

Ambalaj bilgileri:

İhracat Paketi

Yetenek temini:

20 takım/ay

Vurgulamak:

IPX5 EV Konnektör Test Cihazları

IPX1 EV Konnektör Test Cihazları

EV Entegre Su Geçirmez Test Sistemi

Ürün Tanımı

IEC 62196 Elektrikli Araç Entegre IPX1~8 Su Geçirmezlik Test Sistemi

Uyumlu Standartlar ve Maddeler

IEC 62196-1Ed.4CDV:2020 madde 20.2.

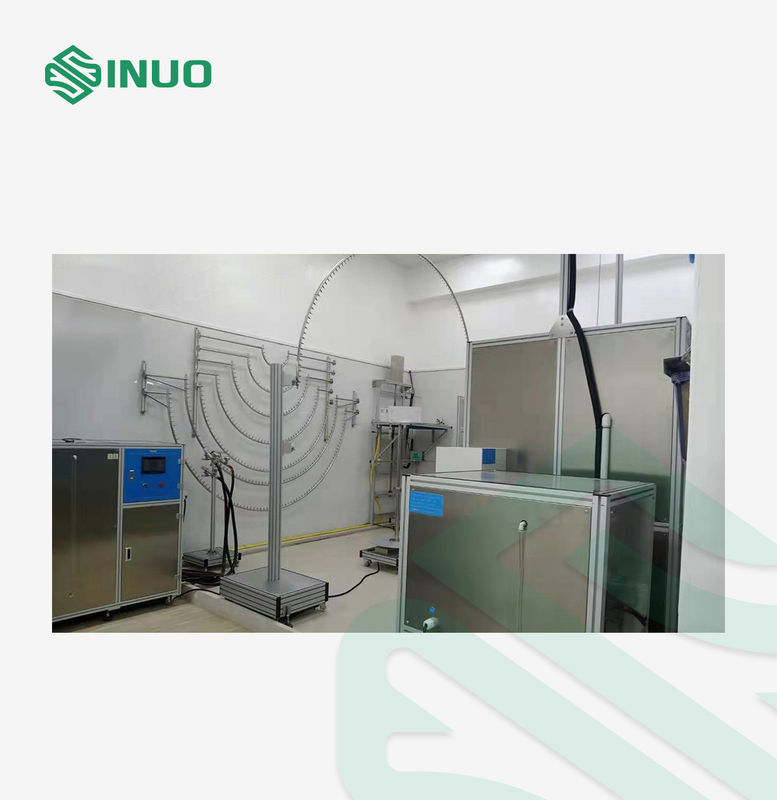

Ekipmana Genel Bakış

Bu IPX1~8 su geçirmezlik test sistemi, IEC 60529:2013'e uygundur.Bu sistem aşağıdakileri içerir:

HAYIR.	İsim	IP Kodu	açıklama
1.	Dikey Yağmur Damla Test Aparatı	IPX1~2	IPX7'de Kontrol Kabini tarafından kontrol edilir
2	Salınımlı Tüp Test Aparatı	IPX3~4	IPX7'de Kontrol Kabini tarafından kontrol edilir
3	Sprey ağızlığı	IPX3~4	IPX7'de Kontrol Kabini tarafından kontrol edilir
4	Hortum Başlığı	IPX5~6	IPX7'de Kontrol Kabini tarafından kontrol edilir
5	Entegre Daldırma Odası & Su Besleme Tankı & Kontrol Kabini	IPX7	İç hazne boyutu: IPX7'de Kontrol Kabini tarafından kontrol edilir
6	Derin Daldırma Tankı	IPX8	IPX7'de Kontrol Kabini tarafından kontrol edilir
7	pikap	IPX1~IPX6 için aksesuar	IPX7'de Kontrol Kabini tarafından kontrol edilir

Dikey Yağmur Damla Test Aparatı

Genel bakış:

Bu test cihazı, Dikey Olarak Düşen Su Damlalarına Karşı Korumayı doğrulamak içindir.IEC60529 IPX1 ve IPX2 standart gereksinimlerine uygun olarak tasarlanmış ve üretilmiştir.

1. Damlama kutusunun yükselişi ve düşüşü motor tarafından kontrol edilir.

2. Kir filtrasyonu için paslanmaz çelik ince filtre.

3. Suyla reaktif maddeleri ve atmosferik blokaj iğnesini önlemek için iğne suyunu üflemek için basınçlı hava kullanır.

4. Paslanmaz çelik genel tıbbi iğne memesi, satın alınması kolay, paslanması kolay değildir.

5. Konik bağlantı kullanan iğne memesi ve iğne memesi yuvası, alet kullanmadan kolayca değiştirilebilir, iğne memesine verilen bireysel hasar kolayca ve hızlı bir şekilde değiştirilebilir.

Teknik parametre:

Başvuru	IPX1, IPX2 testi yapmak için geçerlidir.
yağmur alanı	1200mmX1200mm
Depo malzemesi	Paslanmaz çelik
damlayan açıklık	￠0,4 mm
delik mesafesi	20mm
Yağış Akışı	1mm/Dk, 3mm/Dk, kullanıcı tarafından ayarlanan parametreler (hata: + 0,5 mm/dak).
Su damlama yüksekliği	200mm (test ekipmanı tarafından otomatik olarak kontrol edilir)
Test zamanı	10Dk, ihtiyaca göre ayarlanabilir
Boşaltma	Test tamamlandıktan sonra tank suyunu otomatik olarak boşaltma
Gövde malzemesi	Endüstriyel alüminyum alaşımı
Boyutlar (UxDxY)	Özelleştirilmiş
makine yapısı	Duvar Montajı

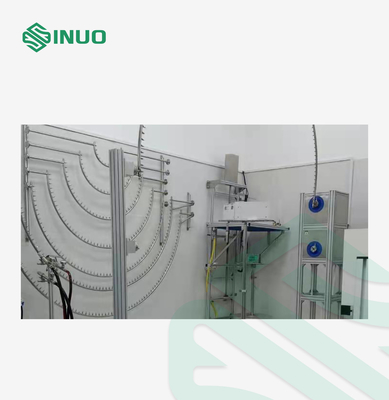

Salınımlı Tüp Test Aparatı

Genel bakış:

Salınımlı tüp test cihazı, IEC60529 IPX3 ve IPX4 standart gerekliliklerine uygun olarak tasarlanmış ve üretilmiştir.

Bu cihazın salınımlı boru kısmı, hızı ayarlanabilen motor ve krank-link mekanizması ile kontrol edilmektedir.Bu cihaz, makine ayar açısı boyunca standardın gerektirdiği hızda ±60°'lik bir yerden başka bir ±175°'lik ileri geri salınım yapmaktadır.

Açı ayarı doğrudur.Yapı kararlı ve dayanıklıdır.90°'lik dönüşün elde edilebildiği döner tabla ile işbirliği yapar.

Teknik parametre:

HAYIR.	Öğe	parametreler
1	Su tedarik etmek	Su akış hızı＞10L/dak±5% temiz su dahil edilmeden. Bu cihaz, temiz su filtreleme ünitesi ile donatılmıştır.
2	iğne deliği	Φ0.4mm
3	İki deliğin dahil açısı	IPX3:120°;IPX4:180°
4	Salınımlı tüp dönüş açısı	Maks.±175° önceden ayarlanabilir (Not: standart, IPX3:120°; IPX4:360° gerektirir, ancak test sırasında salınan tüpün altında döner tabla olduğundan, gerçek test sırasında 360° elde edilemez, döner tabla olmadan 360° elde edilebilir)
5	yağmur hızı	IPX3: 4 sn/zaman (2×120°); IPX4: 12 sn/zaman (2×360°);
6	Su akışı	Sarkacın boyutuna ve pim deliklerinin sayısına göre ayarlanabilir (delik başına 0,07 L/dk)
7	test süresi	0.01S~99 saat 59dk, önceden ayarlanabilir
8	Basınç ölçer	0~0.25MPa
9	Site gereksinimleri	Özel IP su geçirmez test odası, aydınlatma ile zemin düz olmalıdır Ekipman için kullanılan 10A su geçirmez kaçak anahtarı (veya priz).Giriş ve drenajın iyi işlevi ile.Zemin kurulumu
10	Alan	Salınım tüpüne göre seçildi

Sprey ağızlığı

Genel bakış:

Püskürtme başlığı, IEC60529 IPX3 ve IPX4'e uygun olarak tasarlanmış ve üretilmiştir.Muhafazanın bazı kısımları salınımlı tüp tarafından ıslanamaz.Bu durumda, el tipi püskürtme memesi manuel olarak kullanılır.

IPX3 ve IPX4 arasındaki fark, IPX4 testinde bölmenin çıkarılması gerektiğidir.

Teknik parametre:

HAYIR.	Öğe	Parametre
1	Su tedarik etmek	Su akış hızı, dahil edilmeden 50～150kpa temiz sudur.
2	Püskürtme memesi parametreleri	dış çap: Ф102mM küresel çap: SФ75.5mm Ortada bir delik ve iç açısı 30° olan deliklerin iç çemberinde 24 adet delik bulunmaktadır.İç açısı 15° olan deliklerin dış çemberinde 96 delik vardır.Toplam 121 delik. Delik çapı: Ф0.5mm Pirinçten yapılmıştır.
3	Su akışı	10L/dk±5%, Akış ölçer ayarlanabilir
4	Basınç göstergesi aralığı	0~0.4Mpa
5	Bölme	çıkarılabilir
6	Basınç ölçer	0~0.25MPa
7	Site gereksinimleri	Özel IP su geçirmez test odası, aydınlatma ile zemin düz olmalıdır Giriş ve drenajın iyi işlevi ile.

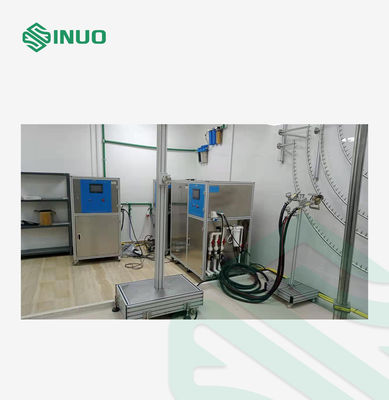

Hortum Başlığı

Genel bakış:

Hortum başlığı, IEC60529 IPX5 ve IPX6'ya uygun olarak tasarlanmış ve üretilmiştir.

Teknik parametre:

HAYIR.	Öğe	IPX5	IPX6
1	Su tedarik etmek	Su akış hızı ＞ 12,5L/dak±5% temiz su dahil edilmeden. Paslanmaz çelik su deposu ve basınçlı ekipman ile sağlanabilir.	Su akış hızı ＞100L/dak±5% temiz su dahil edilmeden. Paslanmaz çelik su deposu ve basınçlı ekipman ile sağlanabilir.
2	meme çapı	Ф6.3mm	Ф12.5mm
3	Su akışı	12,5±0,625L/dak, Akış ölçer ayarlanabilir	100±5 L/dak, Akış ölçer ayarlanabilir
4	Püskürtme nozulundan muhafazaya olan mesafe	2,5~3m	2,5~3m
5	test süresi	1dk/m²'den az değil (3 dakikadan az değil)	1dk/m²'den az değil (3dk'dan az değil)
6	Basınç ölçer	0~0.25MPa	0~0.25MPa
7	Site gereksinimleri	Genişliği 3m'den fazla olan özel IP su geçirmezlik test odası, Giriş ve drenajın iyi işlevi ile.	Genişliği 3m'den fazla olan özel IP su geçirmezlik test odası, Giriş ve drenajın iyi işlevi ile.

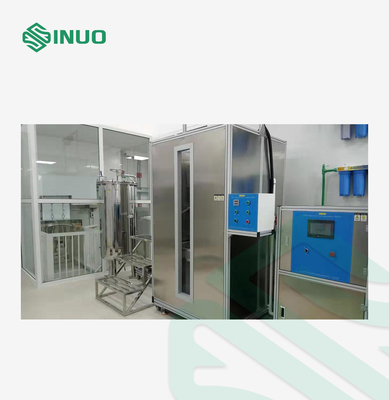

Entegre Daldırma Odası & Su Besleme Tankı & Kontrol Kabini

Genel bakış:

Akıllı su kaynağı ve kontrol sistemi, IPX1~8 aparatına su sağlamak ve tüm test işlemlerini kontrol etmek için kullanılır ve aynı zamanda IPX7 daldırma odası olarak da kullanılır.

Teknik parametre:

1. Akıllı su temini ve kontrol sistemi aşağıdakiler için geçerlidir:

(a) IPX1~IPX6 su geçirmezlik testi için su beslemesi

(b) IPX7 suya daldırma testi

(d) Tüm su geçirmez ekipman için otomatik kontrol

2. Su temini yöntemi: sabit sıcaklıkta su temini, sabit akışlı su temini, sabit basınçlı su temini

3. Su kaynağı kontrol süreci: Kullanıcı dokunmatik ekranda su sıcaklığı değerini, su akış değerini ve su basıncı değerini önceden ayarladıktan sonra, sıcaklık kontrol sistemi, elektronik sayaçlar veya dijital basınç göstergesi gerçek zamanlı olarak mevcut değerleri izler, değerleri içine okur. Veri dönüştürme yoluyla PLC, ardından frekans dönüştürücü aracılığıyla pompanın dönüş hızını otomatik olarak ayarlar.

4. Su sıcaklığı kontrolü: PID sistemi otomatik olarak su sıcaklığını kontrol eder ve tespit eder, aralık: oda sıcaklığı ~ 65℃ (±3℃).

5. Büyük akış ve küçük akış iki yönlü su kaynağı vardır.

6. Büyük akışlı su temini:

(a) IPX5~IPX6 güçlü su püskürtme testi ve IPX8'in su enjeksiyonu için geçerlidir.

(b) Akış aralığı: 10~100L/dk

(d) Akış ölçer: türbin akış ölçer

(e) Su pompası: paslanmaz çelik santrifüj pompa

7. Küçük akışlı su temini:

(a) IPX1~IPX4 su geçirmezlik testi için geçerlidir

(b) Akış aralığı: 1~10L/dk

Akış ölçer: türbin akış ölçer

(d) Su pompası: paslanmaz çelik santrifüj pompa

8. Su deposu:

(a) IPX5~IPX6 güçlü su püskürtme testinin su depolaması, IPX8'in su enjeksiyonu, IPX7 daldırması için geçerlidir.

(b) Gözlem penceresi: sertleştirilmiş cam pencere

(d) Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu

9. IPX7 daldırmalı otomatik kaldırma braketi

10. IPX8'in Kontrolü

(a) Basınç aralığı: 0~0.6Mpa

(b) Zaman aralığı: 0~999999s

11. Kontrol Kabini:

(a) Akış tespiti: elektronik akış ölçer aracılığıyla akış sinyali geri bildirimi

(b) Akış ayarı: dokunmatik ekranda ayarlayın

(d) Denetleyici: Mitsubishi PLC

(e) Dostu arayüz: 7 inç, renkli dokunmatik ekran

(f) Kontrol İşlevi: sabit sıcaklıkta su kaynağı, sabit akışlı su kaynağı, sabit basınçlı su kaynağı ve test süresi kontrolü.

(g) Koruma fonksiyonu: kaçak koruması, aşırı yük koruması, kısa devre koruması

12. Filtre: paslanmaz çelik kabuk, ince filtre çekirdeği

13. Gövde malzemesi: endüstriyel alüminyum alaşımı

14. Dış boyut: 1400mmX750mmX1600mm

15. Güç kaynağı: Üç fazlı AC 380V, 50Hz

Derin Daldırma Tankı

Genel bakış:

Püskürtme başlığı, IEC60529 IPX8'e uygun olarak tasarlanmış ve üretilmiştir.

Teknik parametreler:

1 basınçlı kap: paslanmaz çelik tank.

2 basınç ayar aralığı: 0 ~ 5 bar (özelleştirilebilir).

3 basınç sistemi: paslanmaz çelik pompa + frekans dönüştürücü.

4 manometre doğruluğu: 0,25 derece, aralık: 6bar.

5 test süresi: 0-99dk.

6 maksimum sınır basıncı: 5bar.

7 basınç koruması: basınç şalteri koruması.

8 3/4 yüksek basınçlı çelik tel hortum bağlantısı ile su besleme ekipmanına bağlayın

pikap

Genel bakış:

Eğilebilir döner tabla, IPX1~IPX6 testi için gerekli aksesuardır.

Teknik parametre

pikap çapı	Özelleştirilmiş
pikap hızı	1rpm
eğilebilir açı	0° ve 15°'ye ulaşabilir
Dönme açısı testi	90° , sürekli dönüş
Gövde malzemesi	Endüstriyel alüminyum alaşımı
Boyutlar (UxDxY)	1200X1200X250mm
Tekerlekli alüminyum taban
Tersine çevrilebilir kontrol, kontrol kabini tarafından dönme hareketi kontrolü

Detaylar:
