Elektrikli Araç Çekme Kuvveti Mandallama Doğrulama Test Cihazı IEC62196

Elektrikli Araç Çekme Kuvveti Mandallama Doğrulama Test Cihazı IEC62196

Marka Adı:	Sinuo
Model Numarası:	SN1013
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 takım / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

uygulanan standart:

IEC 62196-1:2020

Uygulanan maddeler:

Madde 14.1.5, 14.1.6

Uygulanan Rakamlar:

Şek13, Şek14

Uygulanan Tablo:

Tablo 5

çalışma yöntemi:

Manuel işlem

Test Fişleri:

özelleştirilmiş

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

30 takım / ay

Vurgulamak:

EV Çekme Kuvveti Mandallama Cihazı

IEC62196 Çekme Kuvveti Mandallama Cihazı

EVSE Mandallama Doğrulama Test Cihazı

Ürün Tanımı

IEC62196 Elektrikli Araç Çekme Kuvveti Ve Mandallama Doğrulama Test Aparatı

Uyumlu Standartlar ve Maddeler

IEC 62196-1:2020 madde 14.1.5, 14.1.6, şekil 13, şekil14.

IEC 62196-1:2014 madde 17.2.

Ekipmana Genel Bakış

Bu test ekipmanı IEC 62196-1:2020 madde 14.1.5, 14.1.6, şekil 13, şekil 14'e uygundur.IEC 62196-1:2014 madde 17.2.Test fişi prizden veya araç konnektöründen çekildiğinde gereken maksimum kuvveti ve tek kademeli pim soketten çekildiğinde gereken minimum kuvveti kontrol etmek için kullanılır.Ayrıca, temas borularının tasarımının, çalışma ömürlerine karşılık gelen bir dizi işlemden önce ve sonra yeterli temas sürekliliğini sağlayabildiğini doğrulamak için kullanılır.

Teknik parametreler

AMaksimum çekme kuvveti

Soket çıkışının maksimum çekme kuvveti, Tablo 1'in gereksinimlerini karşılamalıdır.

Test tapasına standartta belirtilen maksimum çekme kuvvetini (temel ağırlığın toplam kuvveti, ek ağırlık, kanca (sıkıştırma tertibatı) uygulayın, ek ağırlık 50mm yükseklikten düşürüldüğünde fiş prizden çıkmalıdır). .

Kullanıcı, aşağıdaki tabloya göre test için uygun bir ağırlık seçmelidir:

Örnek tip (AC A)	Para çekme N	ana ağırlık N	ek ağırlık N
6-40	165	148,5	16.5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148,5+49,5	66
Örnek tip (DC A)
Hiç	750	396+148,5+49,5+15	75
Madde 17.2 A
<59	150	135	15
60-99	275	247.5	27.5
100-125	400	270+90	40
Not: Ana ağırlık zaten test tapasını ve kanca ağırlığını içerir

BAsgari çekme kuvveti

Standartta belirtilen minimum çekme kuvvetine sahip mastarı (yani, bu standardın gerekliliklerini karşılayan test pimi (tek pim), pimin toplam kütlesi tabloda belirtilen değere eşit olmalıdır) her birine takın. prizdeki bireysel priz.Gösterge 30 saniye içinde prizden çıkarılmamalıdır.

Nominal pim çapı mm	ölçer çapı mm +0 -0.01	Minimum toplam kuvvet N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Not: Minimum geri çekme kuvveti, göstergenin ağırlığını zaten içerir.

CYapı özellikleri

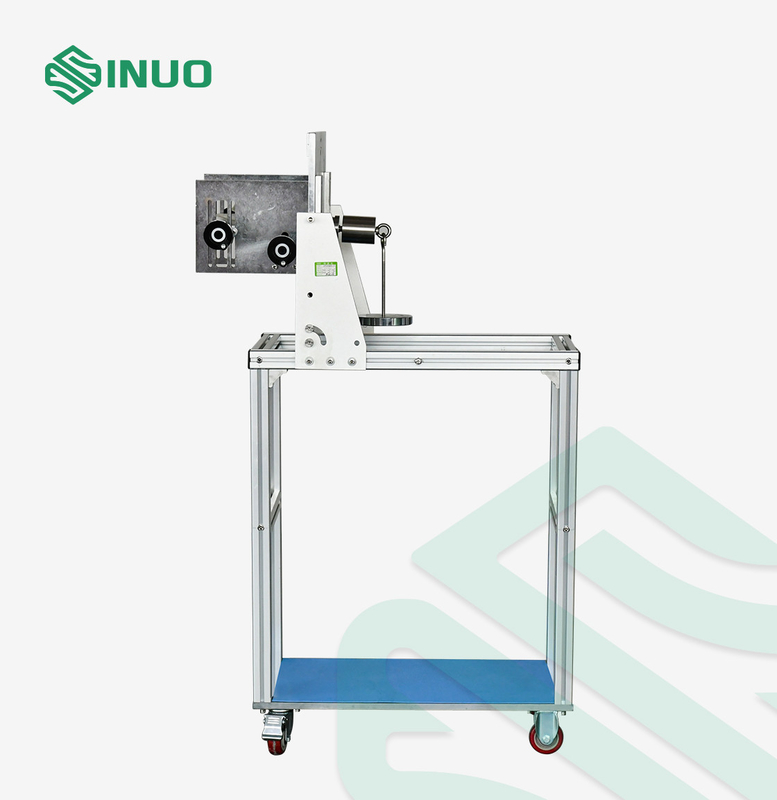

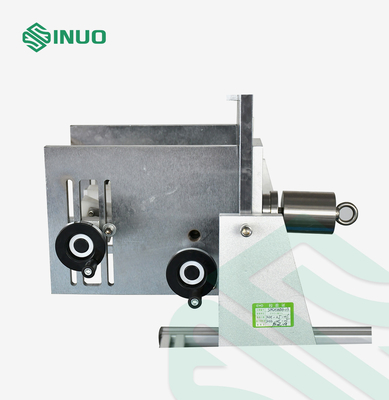

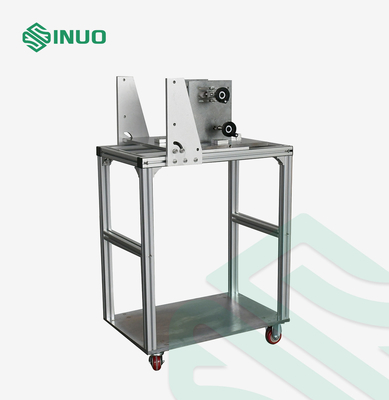

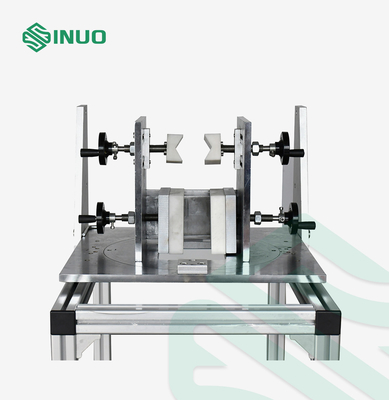

Bu cihaz, esas olarak kurulum fikstürü, kenetleme cihazı, ana ağırlık, ek ağırlık ve test tapasından oluşur.Tecrübeye dayalı olarak, çekme kelepçesi bir karşı ağırlığa değiştirilir, ağırlık kancası doğrudan test fişine bağlanır ve numuneyi tutmak için fikstür yapılandırılır.Spesifik şekil şekil 1'de gösterilmiştir.

Elektrikli Araç Çekme Kuvveti Mandallama Doğrulama Test Cihazı IEC62196 0

DTest fişi

İlgili standart levhalara göre test tapası, aktif uzunlukları boyunca 0,8 µm'yi aşmayan bir yüzey pürüzlülüğüne sahip ve nominal mesafelerde ±0,05 mm toleransla aralıklı, sertleştirilmiş çelikten ince topraklanmış kontaklara sahip olacaktır. .

Fiş kontaklarının boyutu veya diğer fiş kontak tipleri için temas yüzeyleri arasındaki mesafe, ilgili standart sayfalarda verilen minimum boyut(lar)a uygun olmalıdır ve tolerans ile^+0,01₀mm

Test fişleri bu test aparatına dahil değildir, lütfen müşterinin ayrı olarak sipariş ettiği test fişlerini aşağıdaki gibi kullanın:

Numara.:	Standart	Şekil No.:	İsim	ADET
1	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-I sayfa 1	Test fişi1:32A,250 V AC ARAÇ GİRİŞİ	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Ilb sayfa 1	Test fişi1:63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V TEK FAZ	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Ild sayfa 1	Test-ARAÇ GİRİŞİ2: 63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V TEK FAZ	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Ilf sayfası 1	Test-ARAÇ GİRİŞİ3: 63 A, 480 V ÜÇ FAZ VEYA 70 A, 250 V TEK FAZ	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-İlla sayfa 1	Test Fişi 4: 16 A, 250 V 1 PİLOT KONTAKLI TEK FAZLI FİŞ	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART FORMU 2-Illb sayfası 1	Test Fişi 6: 32 A, 250 V 2 PİLOT KONTAKLI TEK FAZLI FİŞ	1
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDART SAYFA 2-Illc sayfa 1	Test-Fiş 8: 63 A, 480 V 2 PİLOT KONTAKLI ÜÇ FAZ FİŞ	1
8	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFA 3-Ib Sayfa 1	ARAÇ KONNEKTÖRÜNÜ Test Edin 10	1
9	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART LEVHALAR KONFİGÜRASYON BB ARAÇ BAĞLANTISI 250 A 900 V DC STANDART SAYFA 3-Iia Sayfa 1	ARAÇ KONNEKTÖRÜNÜN TESTİ 11	1
10	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFA 3-IIIa Sayfa 2	ARAÇ GİRİŞİ 12	1
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFA 3-Iva ARAÇ GİRİŞ MODLARI 2, 3 VE 4 Sayfa 2	ARAÇ GİRİŞİ 13	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	STANDART SAYFASI 3-Ivb ARAÇ GİRİŞİ TÜM MODLAR Sayfa 1	ARAÇ GİRİŞİ 14	1

ETest pimleri

Test pimleri bu test aparatına dahil değildir, lütfen müşterinin ayrı olarak sipariş ettiği test pimlerini aşağıdaki gibi kullanın:

Nominal pim çapı mm	ölçer çapı mm +0 -0.01	Minimum toplam kuvvet N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Not: Minimum geri çekme kuvveti, göstergenin ağırlığını zaten içerir.
