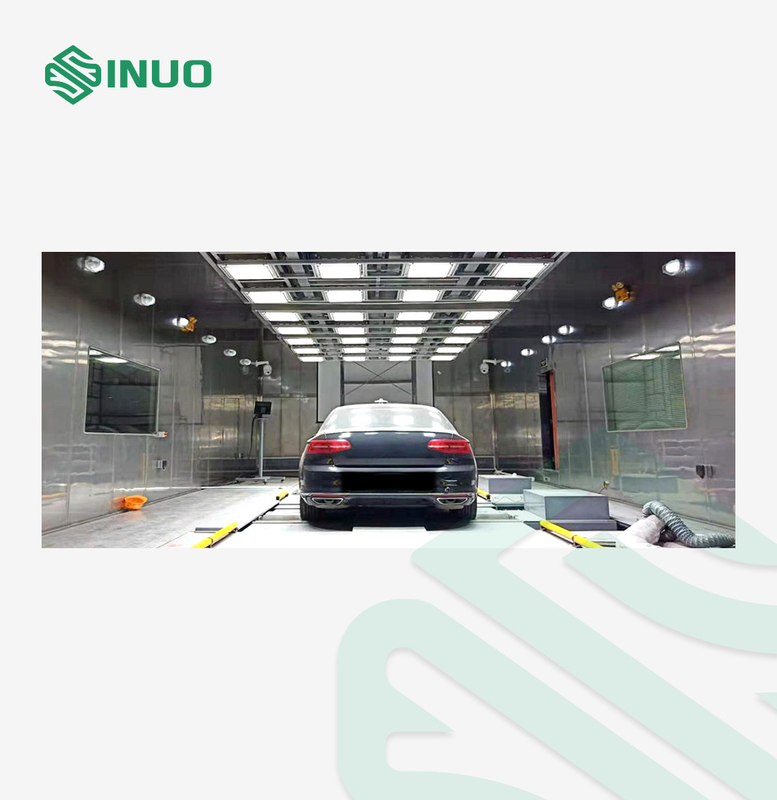

DIN 75220 Elektrikli Araç Güneş Simülasyonu Test Odası Halojen Lamba Test Odası

3) Güç kaynağı kontrolü, aydınlatma işlemi sırasında lambanın durumunu gerçek zamanlı olarak izleyebilir ve ilgili uyarıları yapabilir.Aydınlatma başarısız olursa, aydınlatmayı durduracak ve belirli bir gecikmeyi aştığında bir alarm istemi verecek, yüksek voltajı korumak için uzun süre başarısız aydınlatmanın tehlikeli durumundan kaçınacaktır.

Kabine:

Küçük ayak izi, düzgün hatlar, uygun bağlantı avantajları ile genel kabine sahip modüler güç kaynağı tasarımı;güç kaynağı, birleşik kontrol için genel kabine yerleştirilebilir, test kutusu kontrol sistemine karşılık gelen iletişim arayüzü protokolünü sağlar ve sistem yerel kontrolü ve çalışması için dokunmatik ekranı kullanır, kontrol doğruluğu: ≤5%.

Güneş ışığı simülasyonu:

Toplam 98 set ışık kaynağı, her bir ışık kaynağı seti, her bir ışık kaynağının güç kaynağını ayrı ayrı kontrol edebilen bir EPS kontrol güç kaynağı ile donatılmıştır.

Tam spektrum: +/- %10, 1m yükseklikte.

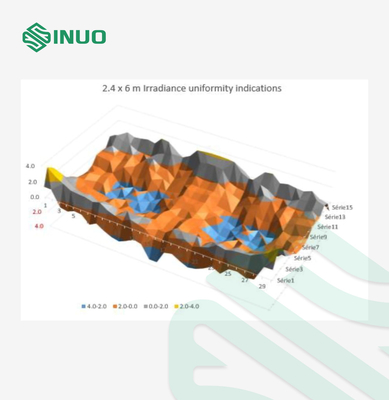

Simülasyondan sonra, aydınlatma simülasyonunun simülasyon tekdüzeliği, ± 10 gereksiniminden daha iyi, yaklaşık ±% 5'tir.
Ayrıntılar için aşağıdaki simülasyon hesaplama şekline bakın:

Kontrol sistemi:

Aydınlatma simülasyon sistemi, ISO 9060 iki seviyeli standardı karşılayan KIPP & ZONEN SMP10 yüksek hassasiyetli aydınlatma sensörü ile donatılmış kapalı döngü kontrol modunu benimser.Bu sensör sayesinde ölçülen yüzeyin ışık yoğunluğu gerçek zamanlı olarak toplanır.Kontrol sistemi, test boyunca ışığın stabilitesini sağlamak için enerji çıkışını ayarlanan değer ile toplanan değer arasındaki sapmaya göre otomatik olarak ayarlar.

Avantajlar:

Geniş çalışma ortamı

Aydınlatma sisteminin reflektöründe marş lambası elektronik aksamı bulunmadığından sistem çok geniş sıcaklık ve nem çalışma aralığına sahiptir (sıcaklık aralığı -100 ℃ -200 ℃, nem aralığı %0-98).

Yüksek güvenlik

Çakmak akıllı güç kaynağına takıldığından, akıllı güç kaynağı, lamba kapatıldığında ve lamba kapatıldığında güç kaynağının otomatik olarak durdurulmasını sağlamak için metal halide lambanın çalışma voltajını ve akımını gerçek zamanlı olarak izleyebilir. heyecanlanmaz ve alarm bilgisi verilir.Ek olarak, yüksek voltajlı elektrik çarpmasının ihmalkar çalışmasını önlemek için kullanımdan sonra cihazın deşarj edilmesi gerekmez.

Çıkışı kontrol etmek için BUCK voltaj regülatör devresi ve güç vektörü kontrol algoritması ile birlikte gelir, şebeke dalgalanmalarının neden olduğu ışık sönmesi olgusunu etkin bir şekilde önler.Arıza alarmı ve otomatik koruma ile, ışık kapalıyken çıkış ucunda voltaj yoktur.

İyi stabilite

AC340V ～ 440V'de çalışabilen BUCK voltaj regülatör devresi ile birlikte gelir;Kontrol sistemi, çıkış gücünün sabit ve ayarlanabilir olmasını sağlamak için güç vektörü kontrol algoritması tarafından kontrol edilir;voltaj dalgalanmaları ve ortam sıcaklığı dalgalanmalarından bağımsız olarak, hava tahliye kompanzasyonu, anormalliklerin gerçek zamanlı izlenmesi ve otomatik ayarlama gibi otomatik kompanzasyon fonksiyonları ile çıkış enerjisi hala sabittir;kapsamlı güvenlik koruması: lamba parametre hatası koruması, lamba bağlantı kesme koruması, lamba kısa devre koruması, vb.;Alman Siemens IGBT, Japon manyetik çekirdek, Amerikan MCU kullanarak.(100 ℃'de çalışabilir);tüm ekipman %100 fonksiyonel test ve yaşlanma süreci testinden geçmiştir.

Geniş ayar aralığı

Havalandırma kompanzasyonu, anormalliklerin gerçek zamanlı izlenmesi ve otomatik ayarlama gibi otomatik kompanzasyon fonksiyonlarına sahip mikrobilgisayar kontrolü, böylece sistemin %10 - %100 enerji kademesiz olarak ayarlanmasını sağlar.Lineer kontrol ve kare dalga çıkışı ile voltaj dalgalanmalarından ve ortam sıcaklığı dalgalanmalarından bağımsız olarak en yüksek verim elde edilir, çıkış enerjisi hala sabittir.

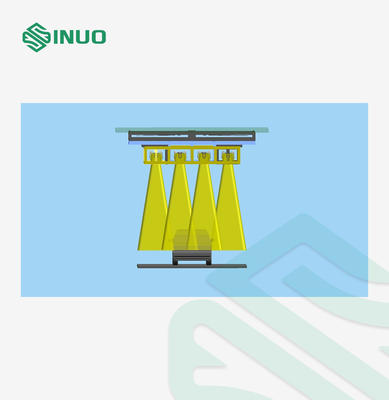

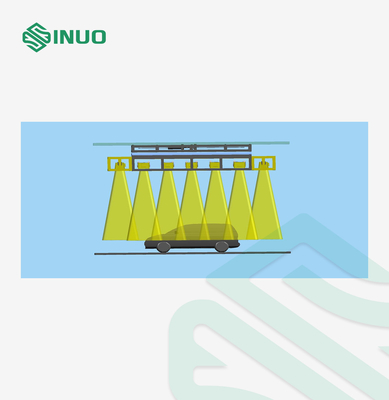

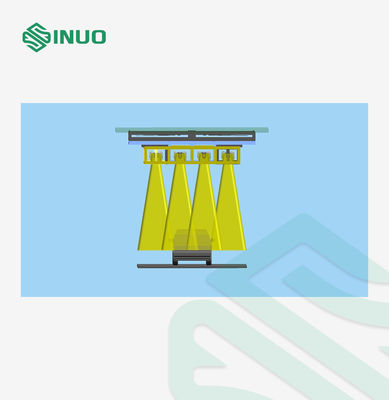

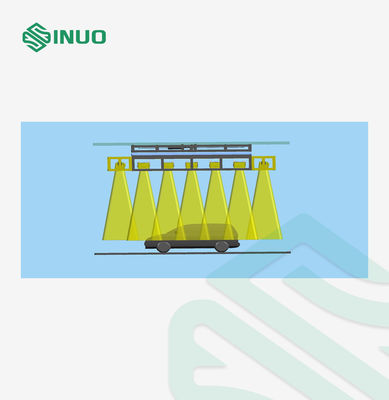

1. Güneş ışığı simülasyon sistemi

Bu test sistemi toplam 98 adet güneş ışığı simülasyon ünitesinden (14×7) oluşmaktadır.Her güneş ışığı simülasyon ünitesi aynı güce sahiptir ve 4KW'dır.Spesifik dağılım aşağıdaki gibidir:
