IEC 62196 EV Konnektör Test Cihazları Kesme Kapasitesi Test Cihazları

IEC 62196 EV Konnektör Test Cihazları Kesme Kapasitesi Test Cihazları

Marka Adı:	Sinuo
Model Numarası:	SN1005
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 takım / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

IEC62196

Uygulanan madde:

madde 22, 23.2, 23.3

test istasyonu:

Tek istasyon, özelleştirilebilir

Lineer Yolculuk:

0-100mm

Test sıklığı:

0-10 kez / dak

Motor tipi:

servo motor

Kontrol metodu:

Kontrol metodu

Diğer Standartlar:

IEC 60309-1

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

30 takım / ay

Vurgulamak:

IEC62196 EV Konnektör Test Cihazları

IEC 60309 EV Konnektör Test Cihazları

IEC 62196 Kesme Kapasitesi Test Cihazları

Ürün Tanımı

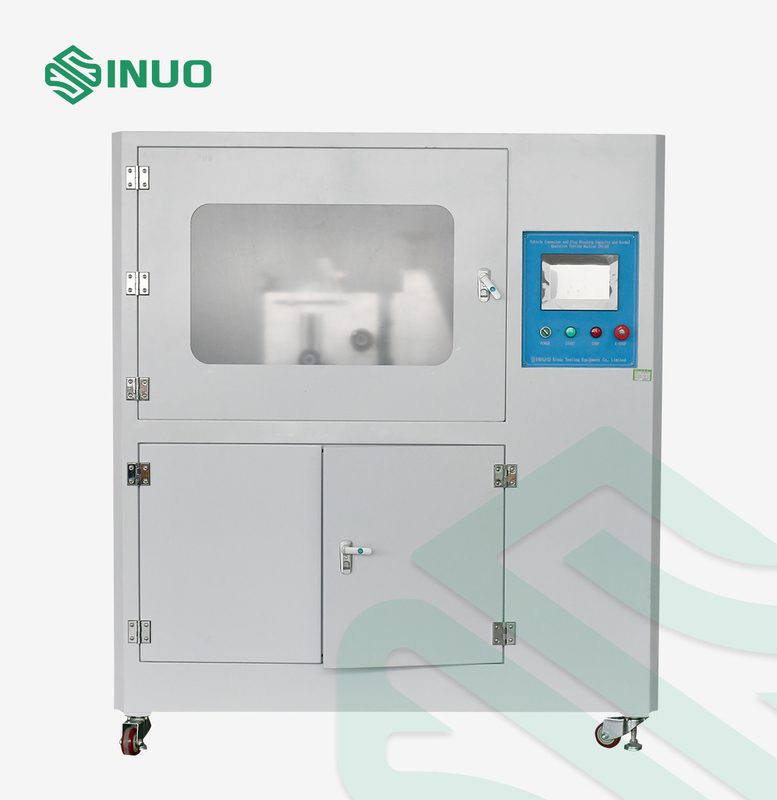

IEC62196 Elektrikli Araç Fiş Ve Konnektör Kesme Kapasitesi Test Cihazları

Uyumlu Standartlar ve Maddeler

IEC 62196-1 Ed.4CDV 2020 madde 22, 23.2, 23.3, şekil 15, tablo 8 ve tablo 9.

IEC 62196-3Ed.4CDV2020 madde 22 ve 23.

IEC 60309-1: 2012 madde 20 ve madde 21.

Ekipmana Genel Bakış

Bu test ekipmanı, IEC 62196-3: 2020 madde 22 ve 23, IEC62196-1: 2020 madde 22 ve madde 23, IEC60309-1: 2012 madde 20 ve madde 21, vb. gerekliliklerini karşılamaktadır.
Elektrikli araç şarj arayüzleri, endüstriyel fişler, prizler ve kuplörler gibi elektrikli aksesuarların normal çalışma sırasında meydana gelen mekanik, elektriksel ve termal streslere aşırı aşınma veya diğer zararlı etkiler olmaksızın dayanıp dayanamayacağını doğrulamak için kullanılır.

Servo motor, test numunelerinin yerleştirme ve geri çekme eylemlerini tekrar etmesini sağlamak için mekanizmayı çalıştırır.Kesme kapasitesi testi için harici bir yük kullanılabilir.Açma/kapama süresi, test hızı, strok ve açının tümü dokunmatik ekranda önceden ayarlanabilir.
Ekipman, servo motor tahrik mekanizması kullanır, doğrusal fiş yapmak ve tekrarlanan eylemi çekmek için örnek, yük açma ve kapama testine bağlanabilir.Açma-kapama süresi, test hızı, strok ve Açı dokunmatik ekran aracılığıyla önceden ayarlanabilir.

Güç kaynağı: AC220V±10%/50-60Hz, çalışma sıcaklığı 0-40℃ nem %30-90%;
Görünüm boyutu: yaklaşık W1000*D750*H1200mm;Ağırlık: yaklaşık 180kg

Teknik parametreler

istasyon	Tek pozisyon, özelleştirilebilir
Elektrik kontrol modu	PLC akıllı entegre kontrol, renkli insan-makine dokunmatik arayüz işlemi
Sürüş yolu	Servo motor sürücü

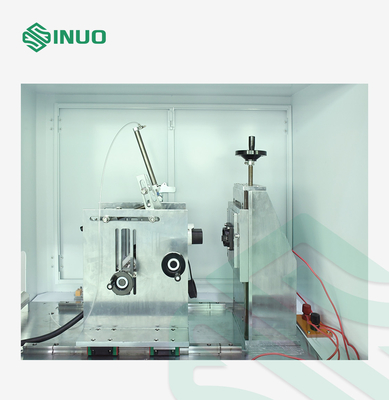

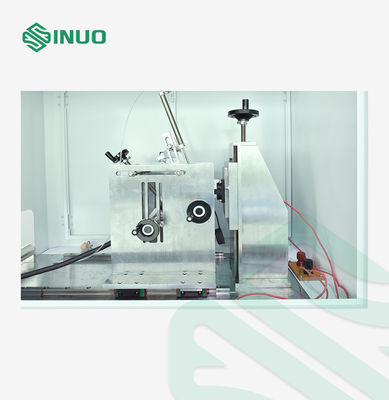

Örnek tutma modu	Mekanik kenetleme, 3 eksenli kıskaçlar, kenetleme noktasının konumunu ayarlayabilir
Doğrusal yolculuk	0-100mm, önceden ayarlanmış (test fişi ve test soketi aralığı ≥50mm)
İletim süresi	0-99.9s, önceden ayarlanmış (elektrik kontağı 4s'den fazla, 2s'den az olmamalıdır)
Ekleme oranı	0-0.85m/s önceden ayarlanabilir, önceden ayarlanabilir (0,8±0,1m/s)
Test sayısı	0~999999 kez, önceden ayarlanmış (döngü: bir ekleme stroku ve bir çekme stroku)
test frekansı	0-10 kez /dk, önceden ayarlanmış (3,75 döngü /dk=7,5 vuruş /dk)

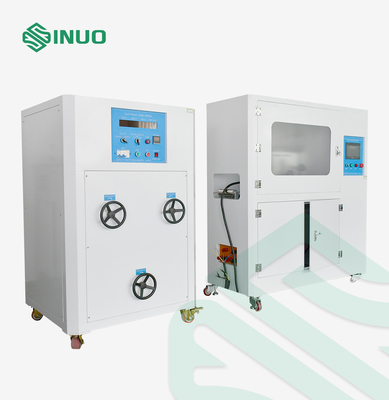

yük	Harici, standart voltaj, akım ve güç faktörü sağlar, isteğe bağlı yük kabini
Opsiyonel yük kabini	Not: Sadece AC yük kabini, 0-70A, 0-300V voltaj
Test İçeriği	Cihaz kuplörü/şarj arayüzü kesme kapasitesi testi Cihaz kuplörü / şarj arayüzü normal çalışma ömrü testi
Algılama İşlevi	Yük altında test sırasında bir açık devre alarmı gerçekleştirilebilir ve döngüler gerçek zamanlı olarak kaydedilebilir.
Emniyet koruması	Toprak koruması, kısa devre koruması
Güç kaynağı	Tek fazlı AC220V±10%, 50/60Hz, 10A
Ekipman Boyutu & Ağırlık	U 1430mm * G 600mm * Y1620mm, yakl.180kg
