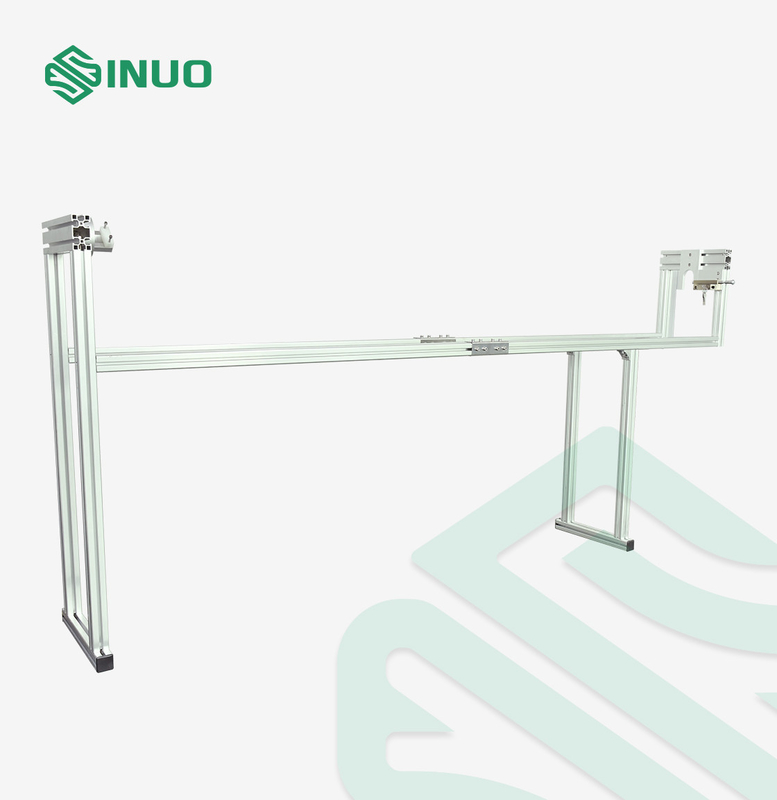

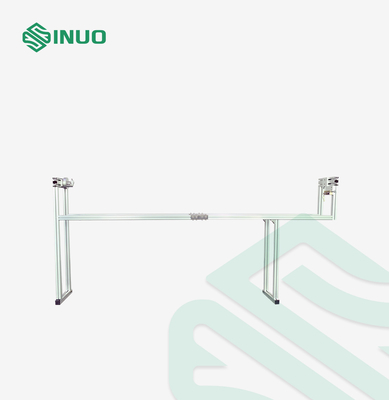

Elektrikli Araç Çoklu Portatif Prizler Mekanik Mukavemet Test Cihazı

IEC62196 Elektrikli Araç Çoklu Taşınabilir Prizler Mekanik Mukavemet Test Aparatı

Uyumlu Standartlar ve Maddeler

IEC 62196-1Ed.4CDV: 2020 "Endüstriyel ve Benzeri Uygulamalar ile Elektrikli Araçlar İçin Fiş, Priz - Priz ve Kuplörler"madde 26.3, şekil 19.

IEC60884-1:2006 "Ev ve benzeri amaçlar için fişler ve prizler- Bölüm 1: Genel gereksinimler" madde 24.9 ve şekil 29.

GB2099.1-2008 "Ev ve benzeri amaçlar için fişler ve prizler- Bölüm 1: Genel gereksinimler" madde 24.9 ve şekil 29.

Ekipmana Genel Bakış

Yeniden kablolanabilir fişlerin ve esnek kablo ile donatılmış araç konektörünün mekanik mukavemetini test etmek için kullanılır.

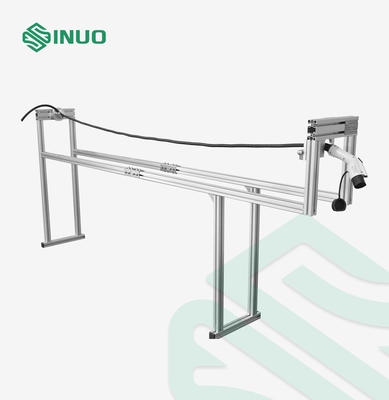

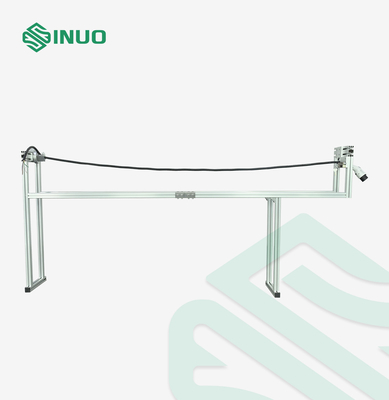

Test prensibi: Her ikisi de toplam uzunluğu 2,25 m olan esnek kabloya bağlanan kablonun serbest ucu ve ek bir halat veya diğer esnek araçlar vb., 1 m yükseklikte bir duvara sabitlenir. zemin.

Numune, kablo yatay olacak şekilde tutulur ve ardından beton zemine düşmesine izin verilir.Bu sekiz kez yapılır;kablo her seferinde sabitlendiğinde 45° döndürülür.

Yeniden kablolanabilir fişler ve araç konektörleri, üretici tarafından önerilen en küçük kesit alanına sahip en hafif esnek kablo tipinin küçük bir bölümü (yaklaşık 200 mm) ile donatılmıştır.

Numune, kablo yatay olacak şekilde tutulur ve ardından beton zemine düşmesine izin verilir.Bu sekiz kez yapılır;kablo her seferinde sabitlendiğinde 45 ° döndürülür.
Testten sonra numuneler IEC 62196-1Ed.4CDV 2020 anlamında hiçbir hasar göstermemelidir;özellikle, hiçbir parça ayrılmamalı veya gevşememelidir.Numuneler, canlı hale gelmesi muhtemel parçaları açığa çıkarmayacaktır.Numuneler IP derecelerini korumalıdır.
Koruma derecesi IP44 ve üzeri olan aksesuarlar, IEC 62196-1Ed.4CDV 2020 madde 20'de belirtilen ilgili teste dayanacaktır.
Termoplastik malzemeden muhafazalı aksesuarlar, IEC 62196-1Ed.4CDV 2020 madde 21.4'ün testine dayanacaktır.

Teknik parametreler

Sorular

S: Düşme yüksekliği nedir?
C: Düşme yüksekliği 750 mm'dir.

S: Bu cihazın boyutu nedir?
A: Cihazın boyutu yaklaşık2400×850×400(mm)G×D×Y.Ağırlıklar 50kg.
