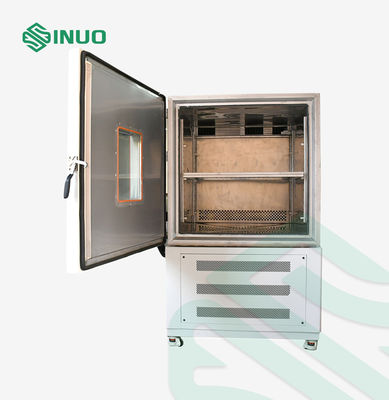

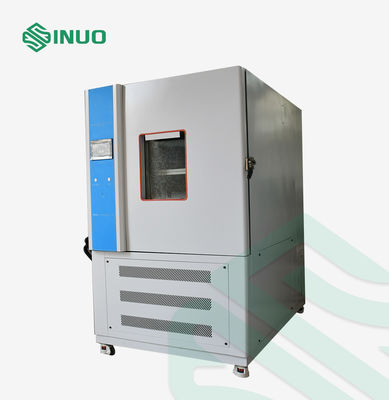

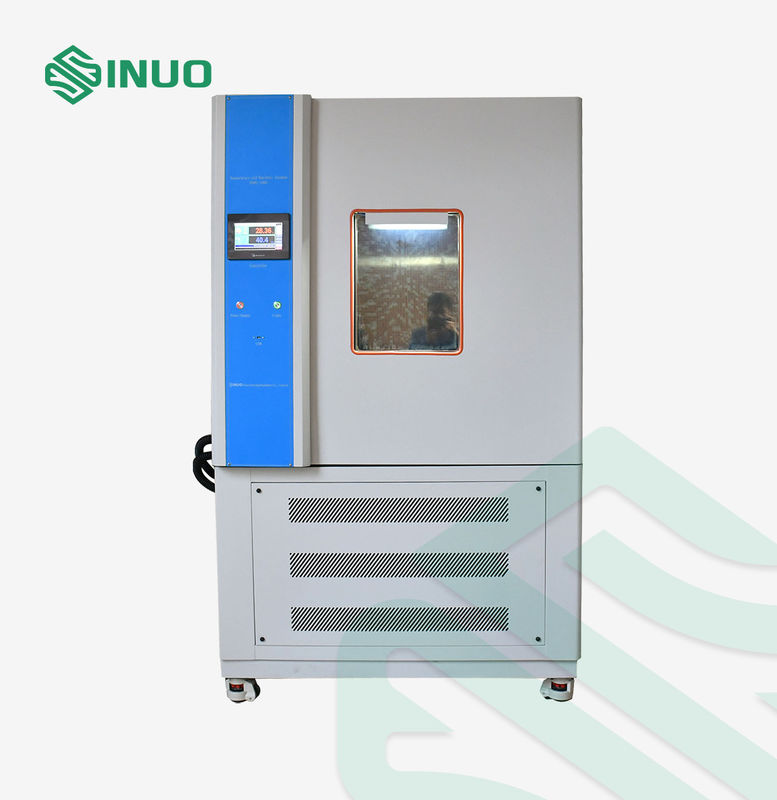

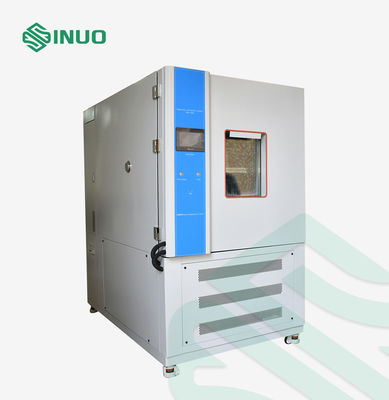

IEC 60068 Sıcaklık Nemlik Deneme Odası -70°C - +150°C Çevre Denemesi

IEC 60068 Sıcaklık Nemlik Deneme Odası -70°C - +150°C Çevre Denemesi

Marka Adı:	Sinuo
Model Numarası:	SN881-1000L
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	AYDA 10 TAKIM

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

İç Boyut:

1000*1000*1000 mm

Dış Boyut:

1280*2150*2050mm

Sıcaklık Aralığı:

-70 °C ~+150°C

Nem aralığı:

%20～%98 Bağıl Nem

Isıtma hızı:

≧2-3°C/dk

Soğutma oranı:

≧ 1 ° C/dk, ortalama yük yok

Ambalaj bilgileri:

Kontrplak durumda

Yetenek temini:

AYDA 10 TAKIM

Vurgulamak:

-70°C ila +150°C Sıcaklık Nem Test Odası

%20 ila %98 bağıl nem Çevresel Test Odası

1000×1000×1000 mm iklim test odası

Ürün Tanımı

IEC 60068 Sıcaklık Nem Test Odası -70°C ila +150°C Çevresel Test

Sıcaklık Nem Test Odası, elektronik bileşenlerin, elektrikli ürünlerin, aletlerin, plastiklerin, hammaddelerin ve diğer endüstriyel ürünlerin çevresel güvenilirlik testleri için tasarlanmıştır.

Depolama, nakliye ve çevreye maruz kalma sırasında ürün performansını ve güvenilirliğini değerlendirmek için kontrollü yüksek sıcaklık, düşük sıcaklık ve nem test koşulları sağlar. Programlanabilir sıcaklık ve nem kontrol sistemi ile oda hem sabit hem de döngüsel çevre testlerini gerçekleştirebilir.

Kabin, soğuk test, kuru ısı testi, kararlı durum nemli ısı testi ve döngüsel nemli ısı testi gibi uygulamalara uygundur; bu da onu ürün geliştirme, kalite kontrol, güvenilirlik laboratuvarları ve uyumluluk testleri için pratik bir çözüm haline getirir.

IEC 60068 Sıcaklık Nemlik Deneme Odası -70°C - +150°C Çevre Denemesi

Temel Özellikler

-70°C ile +150°C arası geniş sıcaklık aralığı
Nem kontrol aralığı %20 ila %98 bağıl nem
1000 × 1000 × 1000 mm çalışma odası
Programlanabilir kontrole sahip 7 inç renkli dokunmatik ekran
Sıcaklık ve nem test programlarını destekler
120'ye kadar programlanabilir program grubu
12.000'e kadar programlanabilir segment
Gerçek zamanlı sıcaklık ve nem eğrisi ekranı
RS-232 / RS-485 iletişim arayüzü
Otomatik soğutma kapasitesi ayarı
Hava soğutmalı mekanik sıkıştırmalı soğutma sistemi
Çoklu güvenlik koruma fonksiyonları
50 mm çaplı kablo/geçiş portu
Özelleştirilebilir kurşun deliği konumu ve miktarı
İngilizce/Çince işletim arayüzü

Geçerli Standartlar

Çevre odası, aşağıdaki IEC 60068 çevre test standartlarında belirtilen test yöntemleri için tasarlanmıştır:

Standart	Test Yöntemi	Başvuru
IEC 60068-2-1:2007	Test A – Soğuk	Düşük sıcaklıkta çevre testi
IEC 60068-2-2:2007	Test B – Kuru Isıtma	Yüksek sıcaklıkta kuru ısı testi
IEC 60068-2-30:2005	Test Db – Nemli Isı, Döngüsel	Döngüsel sıcaklık ve nem testi
IEC 60068-2-78:2012	Test Kabini – Nemli Isı, Kararlı Durum	Sabit nem ortam testi

Teknik Parametreler

Kontrol ve Çalıştırma	PLC ve dokunmatik ekranlı akıllı kontrol sistemi
Hazne Boyutu	İç Boyut	Dış Boyut
	100010001000 mm	128021502050mm
Sıcaklık Aralığı	-70 °C ~+150°C
Nem Aralığı	%20~%98 bağıl nem (Sıcaklık: 20°C~85°C, sıcaklık ve nem kontrol edilebilir aralık şemasına bakın, aktif ısı yükü yok)
Sıcaklık dalgalanması	±0,5°C
Nem dalgalanması	≤%2,5
Sıcaklık sapması	≤±2,0°C
Nem Sapması	≤±3%
Isıtma Hızı	≧2-3°C/dak
Soğutma Hızı	≧1°C/dak, ortalama yüksüz
Yük durumu	Hiçbiri
Çalışma gürültüsü	Bir ses seviyesi≤70dB(A) (Ortam sıcaklığı 25°C ve yankısı düşük, ses geçirmez bir odada ölçülmüştür. A ağırlık kullanarak 9 noktanın ortalamasını test edin. Her test noktası yatay olarak gürültü kaynağından 1 metre uzakta ve yerden 1 metre yüksekliktedir.)
Yapısal özellikler
Yalıtım muhafaza yapısı	1. Dış duvar malzemesi: A3 tahta püskürtme. 2. İç duvar malzemesi: fırçalanmış paslanmaz çelik levha SUS﹟304. 3. Oda ısı yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpük. 4. Oda kapısı yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpük.
Alt yapı gücü	Test odasının altındaki rayın ağırlık kapasitesi: ≤100Kg/m² (yük)
Klima kanalı	1. Paslanmaz çelik uzun eksenli santrifüj fanlar: 2 takım/90W. 2. Fan, ısıtıcı, evaporatör (ayrıca nem alma cihazı), drenaj cihazı, basınç dengeleme portu, ayarlanabilir hava deflektörü, sıcaklık sensörü
Test odasının standart konfigürasyonu	1. Gözlem penceresi: 400x600x40mm 3 katmanlı vakumlu temperli cam 2. Düz gömülü kulplar 3. Kapı menteşeleri: SUS #304 ithal menteşeler 4. Odanın içindeki enerji tasarruflu lamba 5. Kurşun deliği: φ50mm 1 adet
Oda kapısı	1. Tek parçalı kapı, menteşe solda ve kulp sağda olacak şekilde (kutunun ön tarafına bakıldığında) dışarı doğru açılır. 2. Güvenli kapı kilitleme mekanizmasıyla donatılmış (kapı test odasında açılabilir), kapı, yoğuşmayı önlemek için elektrikli ısıtma ve yalıtım camı gözlem penceresinin görünür aralığı (G400×Y600mm) ile donatılmıştır. Kapı çerçevesi, yoğuşma önleyici bir elektrikli ısıtma cihazı ile donatılmıştır.
Kontrol Paneli	Kontrolör 7 inçlik ekran, sıcaklık (nem) kontrol ekranı, çalışma gösterge ışığı ve aydınlatma düğmesi.
Mekanik oda	Soğutma ünitesi, kompresör su tepsisi, basınç tahliye cihazı, ısıtma cihazı
Güç dağıtım kabini	Dağıtım panosu, soğutma fanı, ana güç anahtarı, transformatör, ara röle, zaman rölesi, katı hal rölesi, AC kontaktör, devre kesici
Isıtıcı	1. Kanat tipi radyatör şekilli paslanmaz çelik elektrikli ısıtıcı 2. Isıtma kontrol yöntemi: SSR (Katı Hal Röle) temassız eşit periyotlu darbe genişliği modülasyonu 3. Isıtma gücü: yaklaşık 4KW
Güç kablosu deliği	Odanın arkasında bulunur

Programlanabilir Çevresel Test

Kontrolör, kullanıcıların güvenilirlik testleri için karmaşık sıcaklık ve nem profilleri oluşturmasına olanak tanır.

Sistem şunları görüntüleyebilir:

Sıcaklığı ve gerçek sıcaklığı ayarlayın
Nemi ve gerçek nemi ayarlayın
Mevcut program ve bölüm
Kalan test süresi
Döngü numarası
Birikmiş zamanın çalıştırılması
Gerçek zamanlı sıcaklık/nem eğrileri
Röle çalışma durumu
Ekipman arıza bilgisi

Programlanabilir sistem, tekrarlanan test döngülerini ve güç geri geldikten sonra otomatik devam etmeyi destekleyerek basitleştirmeye yardımcı olurotomatik çevre testiLaboratuvarlar ve üretim kalite kontrol departmanları için.

Soğutma Sistemi

Oda şunu kullanır:hava soğutmalı mekanik sıkıştırmalı soğutma sistemiDüşük sıcaklıkta çevresel testler için tasarlanmıştır.

Soğutma Bileşeni	Yapılandırma
Soğutma Modu	Hava soğutmalı mekanik sıkıştırma
Kompresör	Hitachi düşük sıcaklıklı kaydırmalı kompresör
Kompresör Yapılandırması	3 HP × 2
Soğutucu	R404A
Kondenser	AC&R alüminyum kanatlı kondansatör
Evaporatör	Özelleştirilmiş ısı eşanjörü
Eşanjör	Yüksek verimli SWEP tipi tasarım
Soğutma Kontrolü	Otomatik soğutma kapasitesi ayarı
Genişleme Sistemi	Kapasite kontrollü soğutma sistemi
Evaporatif Kondenser	Bakır borulu ısı değiştirici
Basınç Kontrolü	Buharlaşma basıncı ayar vanası
Dönüş Havası	Kompresör dönüş havası soğutma devresi

Soğutma sistemi, programlanan test koşullarına göre soğutma kapasitesini otomatik olarak ayarlar. Bu, çalışma sırasında gereksiz enerji tüketimini azaltırken aynı zamanda istikrarlı çevre koşullarının korunmasına yardımcı olur.

Isıtma Sistemi

Isıtma sistemi, katı hal kontrollü kanat tipi paslanmaz çelik bir elektrikli ısıtıcı kullanır.

Parametre	Şartname
Isıtıcı Tipi	Fin tipi paslanmaz çelik elektrikli ısıtıcı
Isıtma Kapasitesi	Yaklaşık. 4 kW
Kontrol Yöntemi	SSR temassız darbe genişliği modülasyonu
Sıcaklık Kontrolü	PID tabanlı akıllı kontrol

Isıtma ve soğutma sistemleri nem kontrol sistemi ile birlikte çalışarak kontrollü bir ortam sağlar.sıcaklık döngüsü ve iklimsel test koşulları.

Hava Sirkülasyon Sistemi

Oda, iklimlendirilmiş havayı çalışma alanı boyunca sirküle etmek için paslanmaz çelik uzun eksenli santrifüj fanlar kullanır. Hava akışı sistemi, test odası içerisinde sıcaklık ve nemin eşit dağılımını desteklemek üzere tasarlanmıştır.

Bileşen	Şartname
Sirkülasyon Fanı	Paslanmaz çelik uzun eksenli santrifüj fan
Miktar	2 takım
Fan Gücü	her biri 90 W
Hava Akışı Bileşenleri	Fan, ısıtıcı, evaporatör, nem alma sistemi, drenaj sistemi
Hava Akışı Ayarı	Ayarlanabilir hava deflektörü
Sıcaklık İzleme	Sıcaklık sensörü

IEC 60068 Sıcaklık Nemlik Deneme Odası -70°C - +150°C Çevre Denemesi
