IEC 60529 IPX1-IPX8 Muhafaza Giriş Koruması Su Geçirmezlik Test Sistemi

IEC 60529 IPX1-IPX8 Su Geçirmezlik Test Sistemi Muhafaza Giriş Koruması İçin

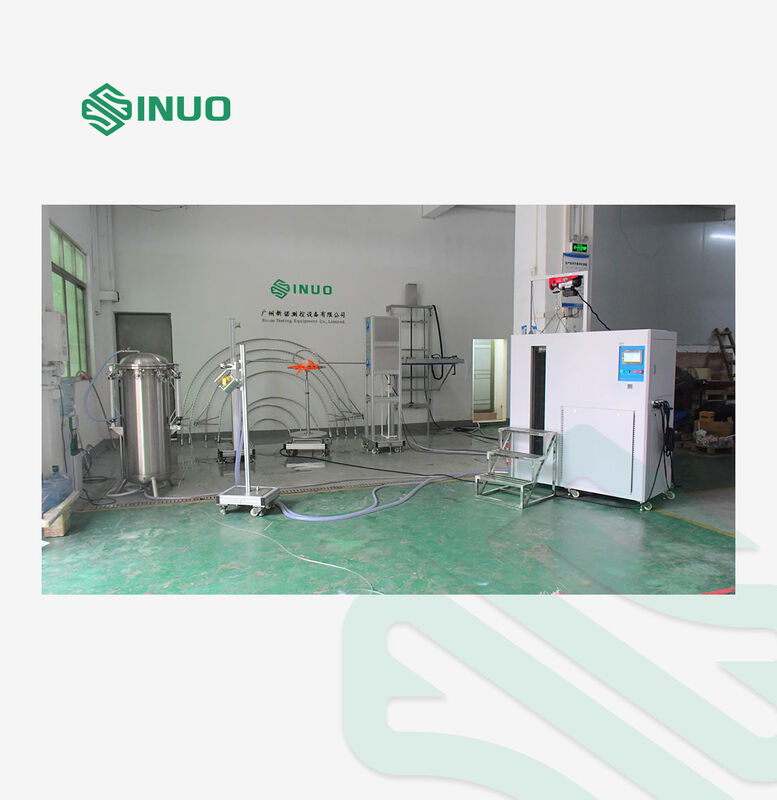

Ürün Genel Bakışı

Entegre IPX1-IPX8 Su Geçirmezlik Test Sistemi SN4418, elektrikli ve elektronik muhafazaların suya nüfuz etmeye karşı korunmasını değerlendirmek için modüler bir su giriş test çözümüdür.

IEC 60529:2013'e göre tasarlanan sistem, IPX1'den IPX8'e kadar birden fazla test yöntemini tek bir koordineli laboratuvar çözümünde entegre eder. Ev tipi elektrikli cihazlar ve aydınlatma ekipmanlarından elektrikli muhafazalara ve IP su geçirmezlik ve giriş koruma testi gerektiren diğer ürünlere kadar çeşitli ürünler için yapılandırılabilir.

Bu sistem şunları içerir:

1. IPX1-IPX2 Dikey Yağmur Damlası Test Cihazı

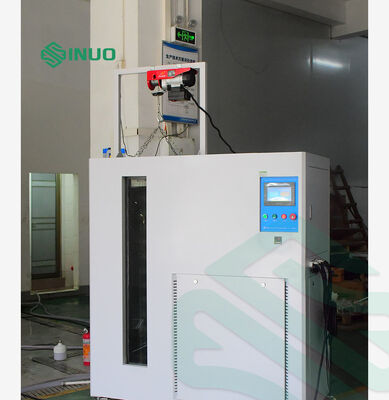

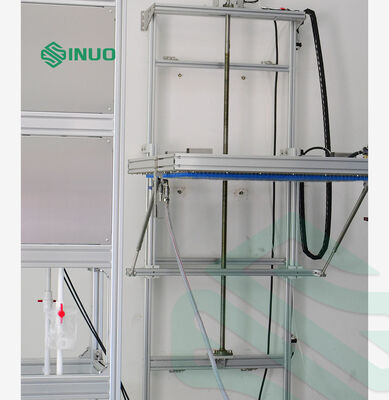

Dikey yağmur damlası cihazı, dikey olarak düşen su damlalarını simüle etmek için tasarlanmıştır. Damla kutusu otomatik olarak kaldırılabilir veya indirilebilirken, paslanmaz çelik damla plakası kararlı su dağılımı sağlar.

Özellikler:

2. IPX3-IPX4 Salınımlı Tüpler Test Cihazı

Salınımlı tüp test cihazı, kontrollü ileri geri su püskürtme oluşturmak için motor tahrikli bir krank-kol mekanizması kullanır. Farklı muhafaza boyutları için birden fazla tüp yarıçapı mevcuttur.

Teknik parametreler:

No.	Öğe	parametreler
1	Su temini	Su akış hızı > 10L/dak ±%5 temiz su. Bu cihaz temiz su filtreleme ünitesi ile donatılmıştır
2	Salınımlı tüpün boyutu	Standart olarak R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm salınımlı tüplerle birlikte gelir, paslanmaz çelikten yapılmıştır
3	İğne deliği	Φ0.4mm
4	İki delik arasındaki açı	IPX3:120°; IPX4:180°
5	Salınımlı tüp salınım açısı	Maks. ±175° önceden ayarlanabilir (Not: standart IPX3:120°; IPX4:360° gerektirir, ancak test sırasında salınımlı tüpün altında döner tabla olduğu için, gerçek test sırasında 360° elde edilemez, döner tabla olmadan ise 360° elde edilebilir)
6	Salınım hızı	IPX3: 4s/zaman (2×120°); IPX4: 12s/zaman (2×360°);
7	Su akışı	Pendulumun boyutuna ve iğne deliklerinin sayısına göre ayarlanabilir (delik başına 0.07 L/dak)
8	Test süresi	0.01S ~ 99 saat 59 dakika, önceden ayarlanabilir
9	Basınç göstergesi	0~0.25MPa
10	Alan gereksinimleri	Özel IP su geçirmezlik test odası, zemin düz olmalı, aydınlatmalı 10A su geçirmez kaçak anahtarı (veya priz) ekipman için kullanılmalıdır. İyi giriş ve drenaj fonksiyonuna sahip. Zemin montajı
11	Alan	Salınımlı tüp seçimine göre

3. IPX3-IPX4 Püskürtme Nozulu

Salınımlı tüp tarafından yeterince maruz bırakılamayan muhafaza alanları için, el tipi püskürtme nozulu alternatif bir test yöntemi sunar.

Püskürtme nozulu, IEC60529 IPX3 ve IPX4'e uygun olarak tasarlanmış ve üretilmiştir. IPX3 ve IPX4 arasındaki fark, IPX4 testinde bölmenin çıkarılması gerektiğidir.

Teknik parametreler:

4. IPX5-IPX6 Hortum Nozulu

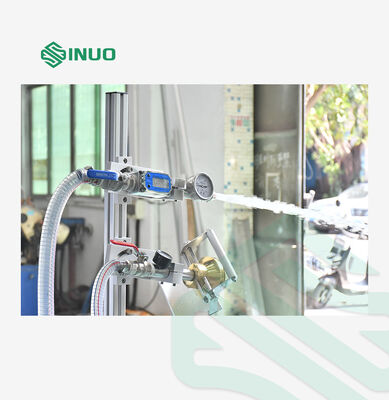

Hortum nozulu modülü, güçlü su jeti testi için tasarlanmıştır ve IPX5 ve IPX6 için ayrı akış gereksinimlerini destekler.

Teknik parametreler:

5. IPX7 Entegre Daldırma Haznesi ve Su Kaynağı Tankı ve Kontrol Kabini

Entegre su kaynağı ünitesi, su geçirmezlik test sistemi için merkezi kontrol bölümü olarak hizmet vermektedir. Farklı IP test seviyeleri için kontrollü su akışı ve sıcaklığı sağlar ve ayrıca IPX7 daldırma haznesi ve IPX8 su kaynağı sistemi olarak işlev görür.

Teknik parametreler:

6. IPX8 Derin Daldırma Tankı

Derin Daldırma Tankı, IEC60529 IPX8'e uygun olarak tasarlanmış ve üretilmiştir.

Teknik parametreler:

1 basınç kabı: paslanmaz çelik tank, çap 0.6 metre, yükseklik 1.2 metre.

2 basınç ayar aralığı: 0 ~ 5 bar (özelleştirilebilir).

3 basınç sistemi: paslanmaz çelik pompa + frekans dönüştürücü.

4 basınç göstergesi doğruluğu: 0.25 derece, aralık: 6 bar.

5 test süresi: 0-99 dakika.

6 maksimum limit basıncı: 5 bar.

7 basınç koruması: basınç anahtarı koruması.

8 3/4 yüksek basınçlı çelik tel hortum bağlantısı ile su temin ekipmanına bağlanır

7. Döner Tabla

Eğimli döner tabla, IPX1~IPX6 testi için gerekli aksesuardır.

Neden Entegre Bir IPX Test Sistemi Seçmelisiniz?

IPX1-IPX8 İçin Tek Platform

Her IP seviyesi için ayrı su geçirmezlik test makineleri kurmak yerine, entegre konfigürasyon birden fazlasu giriş testi yönteminitek bir laboratuvar çözümünde bir araya getirir.

Kontrollü Su Akışı ve Sıcaklığı

Merkezi su kaynağı sistemi, programlanabilir su sıcaklığı ve akış kontrolü ile hem düşük akışlı hem de yüksek akışlı uygulamaları destekler.

PLC + Dokunmatik Ekran Operasyonu

Test parametreleri PLC kontrollü 7 inç dokunmatik ekran arayüzü aracılığıyla önceden ayarlanabilir ve izlenebilir, bu da günlük operasyonu basitleştirir ve test tekrarlanabilirliğini artırır.

Esnek Laboratuvar Konfigürasyonu

Farklı salınımlı tüp boyutları, püskürtme yöntemleri, daldırma ekipmanları ve döner tabla konfigürasyonları, sistemin farklı test numunelerine ve laboratuvar düzenlerine uyarlanmasına olanak tanır.

IP Kodu Testleri İçin Tasarlanmıştır

Sistem, IEC 60529 IPX1-IPX8 su geçirmezlik testi gereksinimleri etrafında tasarlanmıştır, bu da onu muhafaza giriş koruması, elektrikli ürün testi ve uygunluk testi yapan laboratuvarlar için uygun hale getirir.
