11KN Yüksek Güçlü titreşim Denetleyicisi

11KN Yüksek Güçlü titreşim Denetleyicisi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV211HG60VT60VCSusb-2
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Stes/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate（Cost Additional）

Yük Kapasitesi:

300kg

Çalışma Sıcaklığı:

0°C –40°C

Sıklık:

1~3300Hz

Maksimum yer değiştirme:

51mm PP

Güç Girişi:

380V 3 fazlı, 25KVA

Çalışma Nemi:

%0–%85 (Yoğuşmasız)

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

10 Stes/Ay

Vurgulamak:

11KN Yüksek Güçlü Titreşim Test Cihazı

Tam Bantlı Sinüs Titreşim Test Cihazları

Alüminyum Magnezyum Alaşımlı Titreşim Test Cihazı

Ürün Tanımı

11KN Yüksek Güçlü titreşim Denetleyicisi

Ürün Genel Görünümü

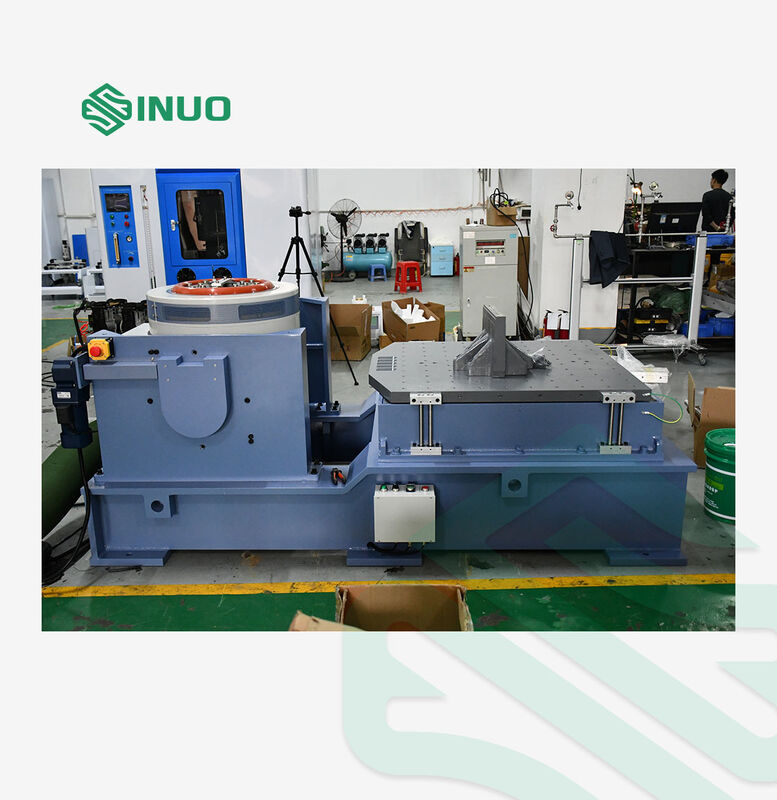

Sinuo 11KN elektromanyetik titreşim test makinesi, ürünün mekanik güvenilirliğini doğrulamak için tasarlanmış yüksek hassasiyetli endüstriyel çevresel test ekipmanıdır.Gerçek dünyadaki titreşimleri taklit ediyor., endüstriyel bileşenlerin yapısal istikrarını ve performans dayanıklılığını tespit etmek için mekanik uyarılma ve şok yükleri, ulaşımda titreşim etkisinden kaynaklanan ürün arızası risklerini çözmek,operasyon ve aşırı çalışma ortamları.

Havacılık, otomotiv, denizcilik, elektronik devre ve ev aletleri endüstrilerinde yaygın olarak uygulanabilir olan sistem, GB, GJB, UL, JIS,DIN, ISO, BS, MIL, IEC ve ASTM. Profesyonel formül tabanlı model seçimini ve özelleştirilmiş test şemalarını destekler.Ürün niteliği sertifikasyonu için küresel üreticiler ve üçüncü taraf laboratuvarlar için tercih edilen test ekipmanı haline gelmek.

Teknik parametreler

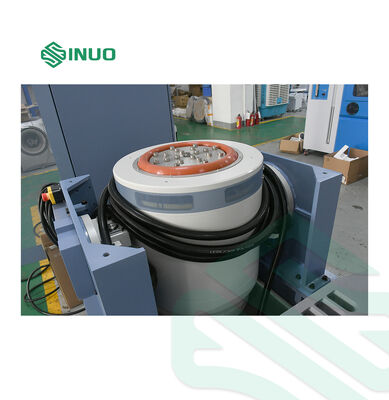

A11S24 Elektromanyetik uyarılma jeneratörü parametreleri
Maksimum sinüzoidal uyarılma kuvveti	1100 bin.G.f zirvesi (11KN)
Maksimum Rastgele Heyecanlı Güç	1100 bin.G.f rms (11KN)
En yüksek çarpma uyarı kuvveti	2200k.g.f. zirve (22KN)
Frekans aralığı	1- Evet.3300 Hz
Maksimum yer değiştirme	51 mm p-p
En yüksek hız	2m/s
Maksimum hızlandırma	100G ((980 m/s²)
Birinci Düzeyin rezonans frekansı	3100 Hz±5%
Etkiliyükleme	300 Kilo
Titreme izole frekansı	2.5 Hz
Hareketli bobin çapı	F240 mm
Hareketli sarmal ağırlığı	10Kilo
Masanın üzerine bir vida.	16×M10
Akış sızıntısı	- Evet.10 gauss
İzin verilen eksantrik moment	300N·m
Ekipmanın boyutu	920Lmmx740Dmmx785mm (genişleme tablosu olmadan)
Ekipmanın ağırlığı	Yaklaşık 1100Kilogram(yatay kayma masası olmadan)
LA12K dijital anahtarlama güç güçlendirici
Çıktı gücü	12KVA
Çıktı voltajı	100V
Çıktı akımı	100A
Güçlendirici Verimliliği	≥90%
Değişim Frekansı	116KHz
Sinyal-Gürültü oranı (SNR)	≥ 65dB
Gürültü seviyesi	≤ 70dB
Güçlendirici boyutu	910Lmmx610Dmmx1150Hmm
Servo koruma sistemi
Görev	Sıcaklık, rüzgar basıncı, aşırı hareket, aşırı gerilim, aşırı akım, giriş alt gerilimi, dış hatası, kontrol güç kaynağı, mantıksal hatası, giriş faz kaybı
Dijital titreşim denetleyicisi VCSusb-2
Donanım yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı Sinüs, rastgele, klasik şok
Kontrol bilgisayarı	17 inçlik LCD monitörü, klavye ve optik fare ile marka bilgisayarı
Yazılım	İki dilli (Çin / İngilizce) işletim arayüzü ile zaman alanı ve frekans alanı analizini, sinyal kaynağı kontrolünü, sinüs süpürge analizini ve daha fazlasını destekler.Otomatik olarak WORD test raporları oluşturabilir, ve sinyal/veri görüntüleme, depolama, test parametre konfigürasyonu ve veri analizi için işlevlere sahiptir.
Hızlandırma sensörü LTE C04A07	Frekans aralığı: 1-8000Hz Duyarlılık:%30/g Sıcaklık aralığı: -40 - 160°C
VT60 dikey uzatma tablosu
Malzeme	Alüminyum/Magnezyum alaşımı, yüzey sertliği anodize edilmiş
Masa boyutu	600 mm × 600 mm
Sabit delik	M8 paslanmaz çelik vida koltuğu, dayanıklı ve aşınmaya dayanıklı
USage sıklığı	Sine:2000 HzRastgele: 2000Hz
Ağırlık	Yaklaşık45KG

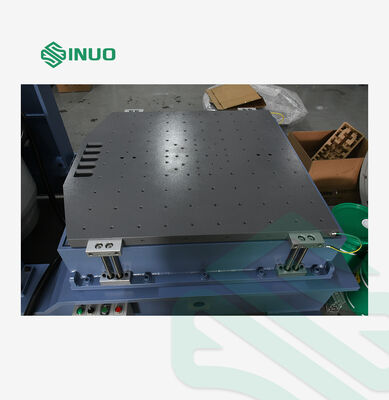

HG60 yatay yağ filmi kaydırma masası
Malzeme	Alüminyum/Magnezyum alaşımı, yüzey sertliği anodize edilmiş
Masa boyutu	600 mm × 600 mm
Sabit delik	M8 paslanmaz çelik vida koltuğu, dayanıklı ve aşınmaya dayanıklı
USage sıklığı	Sine:2000 HzRastgele: 2000Hz
Ağırlık	Yaklaşık57KG
B402S Soğutma fanı ((Sümbül cihazı dahil)
Fan gücü	4KW
Fan akış hızı	40.8M3/Min
Fan basıncı	0.049kgf/cm2
Elektriksel gereksinimler
Güç kaynağı	ACÜç fazlı 380V/50Hz,25 KVA
Sıkıştırılmış Hava	0.6Mpa
Yer direnci	≤4Ω

Ekipman Performansı ve Yapısal Avantajlar

1Optimizli titreşim masası vücut yapısı

Precize döküm ve elle cilalanmış hareketli bobini, çift rulman aksyal rehberliği ve fotoelektrik yük destek sistemi ile eşleştirir.Yüksek frekanslı titreşim testleri sırasında aksyal sapmayı ve dönüş hareketini etkili bir şekilde bastırır.Çift manyetik devre tasarımı, eşit manyetik alan dağılımını ve ultra düşük akış sızıntısını gerçekleştirir.Test numunelerine ve çevredeki ekipmanlara müdahale etmemekYüzey, fosfatlama korozyon önleyici tedavisi ve yüksek kaliteli araba boya teknolojisini, uzun süreli endüstriyel sürekli çalışma için mükemmel aşınma direnci ve pas direnci ile benimsiyor.

Bal kovanı hava borusu ve çift katmanlı şunt ısı dağılımı yapısı ile donatılmış, düşük gürültülü ses kesici fanı ile eşleştirilmiş, uzun süreli yüksek yük testi aşırı ısınma sorununu çözüyor,Düşük gürültülü ve yüksek verimli ısı dağılımı gerçekleştirmek.

2Yüksek verimlilikli dijital anahtarlama güç güçlendirici

LA12K dijital güç güçlendirici, gelişmiş IGBT teknolojisini ve sinüzoidal frekans çarpımı PWM modülasyon algoritmasını, sinyal-gürültü oranı ≥65dB ve çalışma verimliliği% 90'ın üzerinde kullanır.AB CE güvenlik standartlarını karşılıyor, istikrarlı çıkış, düşük gürültü ve güçlü müdahale karşıtı yeteneğe sahiptir. Elektronik otomatik akım paylaşım teknolojisi dengeli güç çıkışını sağlar,Sinyal bozulmasının etkili bir şekilde önlenmesi ve titreşim testi verilerinin gerçekliğini ve doğruluğunu sağlamak.

3Tam koruma Servo güvenlik sistemi

Çok boyutlu güvenlik koruma mekanizması, aşırı voltaj, düşük voltaj, faz kaybı, aşırı akım, aşırı sıcaklık, aşırı yer değiştirme, harici hata ve mantıksal hata korumasını kapsar.Otomatik olarak alarma geçebilir ve anormal koşullar durumunda makineyi durabilir, test numunelerini, ekipman gövdesini ve operatörleri korumak, sıfır riskli test operasyonunu gerçekleştirmek.

4Yüksek hassasiyetli akıllı titreşim kontrolörü.

32 bit hareketli nokta DSP işlemcisi (ana frekans 300MHz) ve 24 bit yüksek çözünürlüklü ADC / DAC çipi, 90dB'nin üzerinde dinamik kontrol aralığı ve 100dB'nin üzerinde sinyal-gürültü oranı ile kullanılır.Bağımsız kontrol döngüsü tasarımı, PC işlemini sistem kontrolünden ayırır, gerçek zamanlı yanıt ve ultra yüksek kontrol hassasiyeti sağlar.

Üç temel test modunu destekler: rastgele titreşim, sinüs süpürme ve klasik şok. Zengin süpürme modlarını, darbeler dalga biçimlerini ve frekans bantlarını kapsar, MIL-STD-810, ISO ve endüstriyel standartları karşılar.İki dilli Çince/İngilizce sistemi, Word/PDF test raporlarının tek tıklama ile oluşturulmasını destekler., tam veri analizi, eğri görüntüleme ve veri depolama işlevleriyle, laboratuvar sertifikasyonu ve fabrika kalite denetimi dosyası için uygundur.

5Çok yönlü test genişleme kapasitesi

600 * 600 mm magnezyum alaşım dikey ve yatay test platformları ile donatılmış, sert anodlu yüzey ve yüksek frekanslı uzun süreli testleri destekleyen dayanıklı M8 paslanmaz çelik vida kolları.Bağımsız yatay yağ filmi kaydırma masası doğal granit taban ve ayrı yağ kaynağı ile donatılmıştır, büyük ve düzensiz numunelerin çok açılı ve çok yönlü titreşim test gereksinimlerini karşılayan güçlü yan kısıtlama ve yüksek ters dönme anı direnci.
