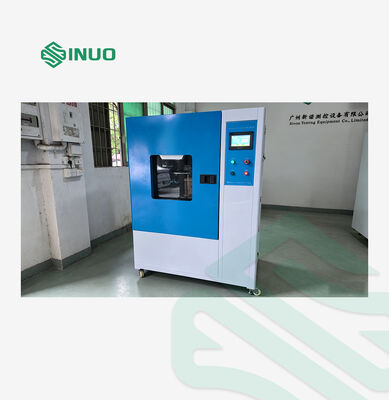

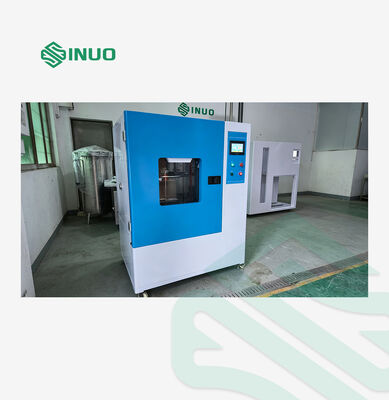

IEC 60529 IPX1-2 Elektronik ve Otomobil Parçaları için Dikey Damla Yağmur Deneme Odası

Teknik parametreler

Yapısal parametreler

Damla plaka boyutu

Yaklaşık olarak L600 × W600 mm

İç oda boyutu

Yaklaşık olarak L800 × D800 × H1000 mm

Genel Dış Boyut

Yaklaşık olarak L1250 × D1020 × H1750 mm

Damla deliği çapı

Ø0,4 mm

Damla delikler arasındaki mesafe

20 × 20 mm

Dönüştürücü çapı

Ø600 mm

Fonksiyonel parametreler

Yağmur miktarı

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

Akış Düzenleme Modu

El ayarlama

Damla plaka kaldırma modu

Kalıcı olmayan kaldırılabilir tip; örnek taşıyıcı döngü masası ile gerçekleştirilen kaldırma

Döner masanın kaldırma yüksekliği

400-700 mm

Döner masanın yük kapasitesi

50KG

Döner masanın eğim açısı

0° veya 15° (yatay referans)

Dönüştürme hızı

1 r/min (IPX1 testi için)

Test Zaman Aralığı

0-999 dakika

Güvenlik koruma cihazları

Yer sızıntısı koruması, su sıkıntısı koruması, kısa devre koruması

Elektriksel parametreler

Güç kaynağı

AC 220V

Adlık Güç

1.0 kW

Standart aksesuarlar

Uygulama kılavuzunun 1 kopyası
Fabrika sertifikasının 1 kopyası
1 ekipman garanti kartı
1 filtre kartuşu
100 test damla iğnesi
20 tunç damla iğne tabanı

Çalışma koşulları

Kullanıcı aşağıdaki koşulları ve ilgili bağlantıları tamamlamayı garanti eder.

Kurulum alanı

1. Düz bir drenajı olan düz zemin; zemin ve duvarlar su geçirmez olmalıdır, zemin drenajı veya drenaj hendekleri ile donatılmalıdır.
2. Yerin yük kapasitesi ≥ 200 kg/m2
3. İyi havalandırılmış alan
4. Ekipmanın etrafında şiddetli titreşim yoktur.
5. Ekipmanın etrafında güçlü elektromanyetik alan müdahalesi yoktur.
6. Cihazın yakınında yanıcı, patlayıcı, koroziv maddeler veya toz bulunmamalıdır.
7. Birimin çevresinde işletme ve bakım için yeterli alan: Arka, sol, sağ ve üst taraflarda 600 mm açıklık
8. Ekipmanın ön tarafında 1200 mm açıklık

Çevre Koşulları

· Sıcaklık: 5°C ~ 35°C
· Nitelikli Nem: ≤85% RH
· Atmosfer Basıncı: 86 kPa ~ 106 kPa

Güç kaynağı koşulları

Voltaj ve Frekans

AC 220V±10%, 50Hz±10%; Canlı tel + Tarafsız tel + Koruyucu toprak tel

Kurulu Güç

1.0 kW

Yerin Koruyucu Direnci

Koruyucu topraklama direnci 4 Ω'dan az

Güç anahtarı

1. Kullanıcı, kurulum alanında yalnızca bu ekipman için eşleşen kapasiteye sahip bağımsız bir geri kalan akım kesicisi (RCCB) kurmalıdır.
2. Bıçak anahtarları veya duvar soketleri yasaktır.
3. Geri kalan akım kesicisi, ekipmandan 2 metre uzaklıkta kurulmalıdır.

Su Tedarik Gereksinimleri

1. Kullanıcı, kurulum alanında 4 noktalı su musluğu ile donatılmış, su basıncı ≥0,2 MPa olan bir su kaynağı sağlamalıdır.
2. Su musluğu ekipmandan 2 metre uzaklıkta olmalıdır.

Havalandırma Gereksinimleri

Bir hava kompresörü gereklidir; önerilen hava basıncı: 0.6 ~ 0.8 MPa.
