IEC 60695-2-20 UL 746C Elektrikli Bileşenler İçin Sıcak Tel Tutuşma Test Cihazı

IEC 60695-2-20 UL 746C Elektriksel bileşenler için sıcak telle yanma testi

Ürün bilgileri

Sıcak telle ateşleme deneme cihazı IEC60695-2-20-1995, ASTMD3874-1997, IEC60950-1999, UL746A-2000, UL746C-2000, IEC829-1998'e uygun.

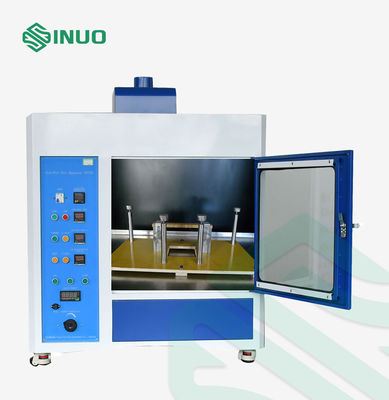

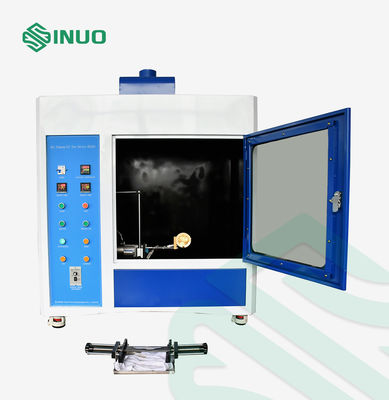

Bu odanın içinde siyah bir arka plan var, havalandırma ve aydınlatma cihazı var, zaman ve güç dokunmatik ekranda görüntülenebilir,Gözlem ve kaydı kolayca yapmak için büyük gözlem penceresi ile, yüksek kaliteli bileşenler testin istikrarını ve doğruluğunu sağlar.

Çalışma prensibi

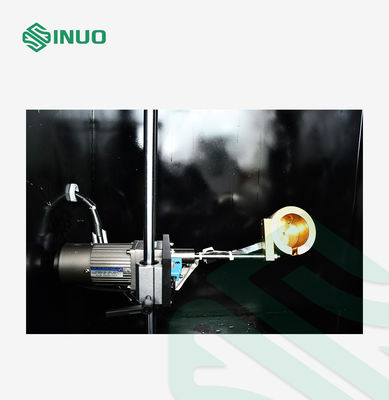

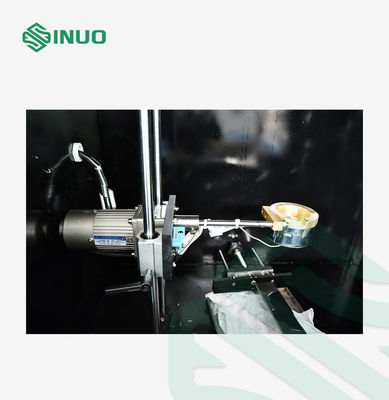

Sıcak tel ile ateşleme testi, belirli boyut (0.5mm uzunluğu 250mm) belirli malzeme (Ni80/Cr20) elektrik telini, önceden yalıtım sonrası gerekli ısıtma gücünü (0.26W/mm) ve belirtilen süreyi (8s ~ 12s) kullanarak,5 tam daireyi örneğe belirli bir sarma gerginliğine göre sarmak (5.4N) ve sarma mesafesini (6.35mm), ısıtma gücünün (0.26W/mm) koşulları altında elektrikli kablo ile sarılmış numuneyi 120s'e test edin.Denemenin yangın riskini test sonucuna göre yanıp yanmadığı ve yanma süresine göre değerlendirmek.

Temel Özellikler

• Deneyi desteklerIEC 60695-2-20 ve ASTM D3874
• Elektriksel ve elektronik ürün güvenliği değerlendirmesine uygulanabilir
• 7 inçlik dokunmatik ekranla PLC kontrolü
• Isıtma gücünün dijital ayarlanması ve gösterilmesi
• Ön ayarlanabilir kızartma ve test süresi
• Standart test için belirtilen Ni80/Cr20 dirençli tel
• Kontrollü sarma gerilme ve sarma pitch
• Uygun görsel izleme için büyük gözlem penceresi
• İç aydınlatma ve havalandırma sistemi
• Daha iyi alev/alevlenme gözlemini sağlamak için siyah test odası arka planı
• Güvenilir elektrikli bileşenlerle kompakt laboratuvar tasarımı

Teknik parametreler

Kontrol ve İşlem

BütünleşikPLC kontrol sistemi ve 7 inçlik dokunmatik ekranTest parametrelerini ayarlamak ve izlemek için basit bir arayüz sağlar.

Operatörler önceden ayarlayabilirKaynatma süresi, test süresi ve ısıtma gücü, dokunmatik ekran ise çalışma sırasında gerçek zamanlı parametreler görüntülemesini sağlar.

Dijital kontrol sistemi, manuel ayarlamayı azaltır ve örnekler arasında tutarlı test koşullarını korumaya yardımcı olur.Tekrarlanabilir laboratuvar yangın güvenliği testleri.

Neden Bu Sıcak Tel Alevlendirme Denetleyicisini Seçiyorsunuz?

Tam Bir Isıtma Kontrolü

Isıtma gücü, belirtilen 0.26 W/mm test koşulları, tutarlı test prosedürlerini destekler.

Kontrollü Örnek Hazırlama

Özel sarmalama düzenlemesi, belirtilen 5.4 N sarmalama gerilimini ve 6.35 mm sarmalama alanını korumaya yardımcı olur.

Basit dokunmatik ekran işlevi

PLC kontrolü ve 7 inçlik bir dokunmatik ekran, laboratuvar operatörleri için parametrelerin ayarlanmasını ve test izlemesini daha uygun hale getirir.

Deneyi Gözlemde Gelişme

Kara oda içi, aydınlatma sistemi ve büyük gözlem penceresi, yanma davranışının daha net bir görünümünü sağlar.

Esnek Test Ayarları

Hem kızartma hem de test süreleri test prosedürüne göre önceden ayarlanabilir, bu da laboratuvar uygulamaları için daha fazla esneklik sağlar.

Geniş Malzeme Testleme Uygulamalar

Ekipman, plastik, polimer ve elektrik yalıtım malzemelerinin yangın riski değerlendirmesi için kullanılabilir, bu nedenle elektrik güvenliği laboratuvarları için uygundur.Üreticiler ve üçüncü taraf test tesisleri.
