IEC60086-4 Madde 6.5 Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı

IEC60086-4 Madde 6.5 Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SN551-408L1000A
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maksimum yük akımı:

1000A

DC Tepki Süresi:

≤5μs

Yerleşik direnç:

20mΩ

Sıcaklık Aralığı:

RT+10°C ila 100°C

Pil yüzey sıcaklığı:

-20 ila 800°C

Mevcut Edinme Doğruluğu:

±% 0.5 FS

Gerilim toplama doğruluğu:

±% 0.2 FS

Minimum Sipariş Miktarı:

G700*700Y*D600mm

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

1000A Lityum Pil Güvenlik Test Cihazı

≤5μs Pil Kısa Devre Test Cihazı

IEC 60335-1:2021 Ek B Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı

Ürün Tanımı

IEC60086-4 Bölüm 6.5 Ek B Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı

Ürün Genel Bakışı:

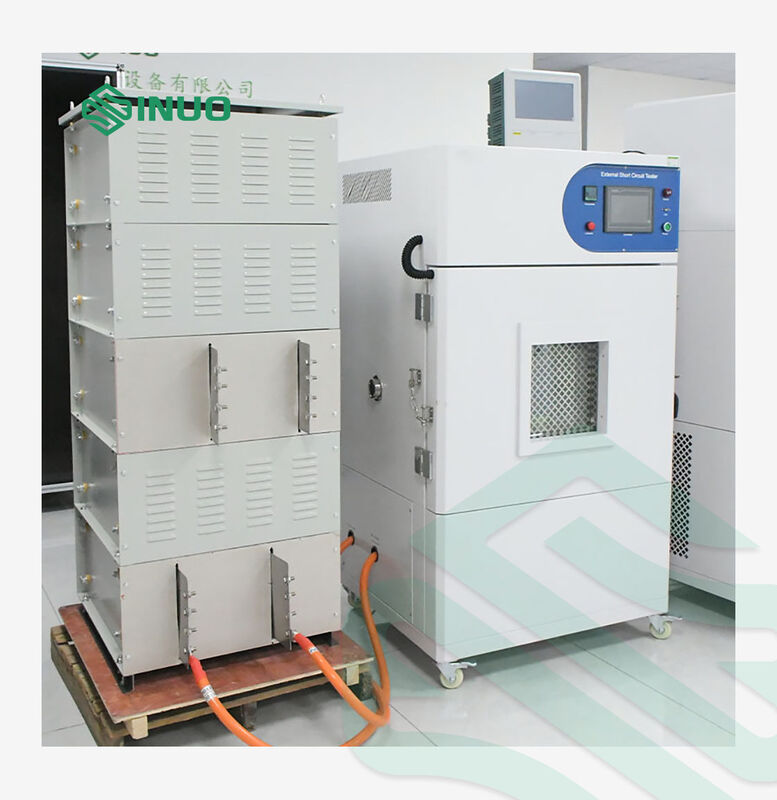

Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı, lityum pil güvenlik testleri, pil hücresi istismar testleri ve harici kısa devre testleri için tasarlanmıştır.

Maksimum 1000A yük akımı, 20mΩ dahili direnç ve ≤5μs DC yanıt süresi ile sistem, kontrollü ve tekrarlanabilir bir yüksek akımlı kısa devre test ortamı sağlar.

Entegre sıcaklık kontrollü hazne, pil yüzey sıcaklığı izleme, otomatik PLC kontrolü, duman tahliyesi ve patlamaya dayanıklı koruma, onu pil Ar-Ge laboratuvarları, güvenlik test laboratuvarları ve kalite kontrol uygulamaları için uygun hale getirir.

IEC60086-4 Madde 6.5 Sıcaklık Kontrollü Harici Kısa Devre Test Cihazı

Uygulanabilir standartlar:

UN38.3 bölüm 4.5 Test T.5, UL 1642, IEC 62619:2017 bölüm 7.2.1, IEC62133-1:2017 bölüm 7.3.2, IEC62133-2:2017 bölüm 7.3.1 ve 7.3.2, IEC62133:2014 bölüm 7.3.2, 8.3.1, 8.3.2, IEC60086-4 bölüm 6.5.1, IEC60086-4 bölüm 6.5.8 6.5.9 ve benzeri standartlara uygundur.

Ana Özellikler

Yüksek akımlı pil kısa devre testleri için 1000A maksimum yük akımı
Hızlı kısa devre yanıtı için ≤5μs DC yanıt süresi
Kontrollü harici kısa devre testleri için 20mΩ dahili direnç
Sıcaklık aralığı: Ortam Sıcaklığı+10°C ila 100°C
2 kanallı pil yüzey sıcaklığı izleme, -20 ila 800°C aralığı
Otomatik test işlemi için PLC + dokunmatik ekran kontrolü
±0.5% F.S. doğruluğu ile 0-1000A DC akım toplama
Entegre duman tahliyesi, basınç tahliyesi ve patlamaya dayanıklı güvenlik koruması

Temel performans:

Basit kullanım ve kontrol: dokunmatik ekran insan-makine arayüzü, dokunmatik düzenleme kontrolü; pil termostatın rafına yerleştirilir. Kapıyı kapatın ve testin otomatik olarak tamamlanması için dokunmatik ekran test düğmesine basın.
Güvenlik ve patlamaya dayanıklılık: İç ve dış kutular tasarımda güçlendirilmiştir.
Genel estetik tasarım: güzel ve zarif görünüm.
Konumlandırması kolay: Ekipmanın alt kısmı, ekipmanın hareketini ve sabitlenmesini kolaylaştırmak için üniversal tekerlekler ve seviyeleme ayakları ile tasarlanmıştır.

Test gereksinimleri ve adımları:

Ekipman laboratuvara girdikten sonra, ekipmanın ön, arka, sol ve sağ arasındaki mesafeyi ayarlayın, tabanın düz olmasını sağlamak için seviyeleme ayaklarını ayarlayın ve tekerlekli ayakları sabitleyin.
Güç kablosunu cihaza bağlayın ve makineyi test edin. Sorun olmadığında ürün testine girebilirsiniz.

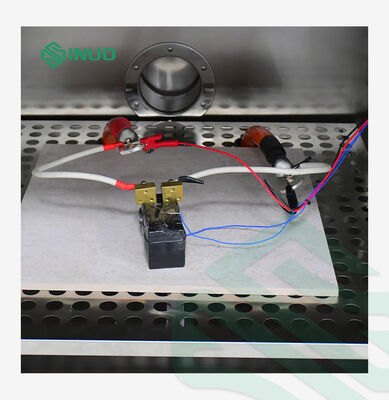

Test parametrelerini ayarlayın, pili iç test kutusunun rafına yerleştirin, kapıyı kapatın ve testi başlatın.
Test sırasında, test tamamlanana kadar kapı keyfi olarak açılamaz. Gözlem süresi bittikten sonra, pili kontrol etmek için kapı açılabilir.

Teknik parametreler:

Ad	Parametreler
Model	SN551-408L1000A
Maks. yük akımı	1000A
DC yanıt süresi	≤5μs
Dahili direnç	20mΩ
İç hazne boyutu	G700700YD600mm
Kontrol yöntemi	PLC ve Dokunmatik ekran
İç kutu malzemesi	Paslanmaz çelik
Sızdırmazlık şeridi	Korozyona dayanıklı silikon.
Sıcaklık kontrolü	Normal sıcaklık Ortam Sıcaklığı+10°C~100°C (önceden ayarlanabilir) Sıcaklık artış hızı 3±1°C/dak Sıcaklık kadranı 0.5°C Sıcaklık tekdüzeliği: ±2°C
Test durdurma koşulu	1) Pil sıcaklığı zirve değerinin %20 altına düşer; 2) Kısa devre süresi
Pil yüzey sıcaklığı	Pil yüzey testi sırasında sıcaklık değişikliklerini izleyebilir
Kontrol paneli güvenlik tasarımı	Kontrol paneli dahildir ve dokunmatik ekran ve düğmelere harici nesneler veya vücut tarafından yanlışlıkla basılmaz veya çarpılmaz. Daha güvenlidir.

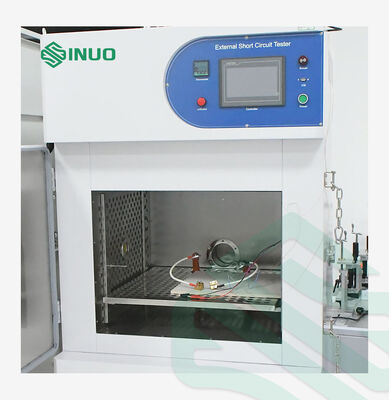

Temperli cam pencere	Test haznesi kapısı, test haznesindeki test koşullarını net bir şekilde gözlemlemeye olanak tanıyan 300*300mm çift katmanlı temperli cam pencere ile donatılmıştır.
Alt tasarım	Kolay hareket ve nakliye için 4 adet üniversal tekerlek bulunmaktadır. Ayrıca ekipmanın konumlandırılması ve sabitlenmesi için 4 adet ayak kupası ile donatılmıştır.
Patlamaya dayanıklı aydınlatma tasarımı	Kapı, tüm test alanını aydınlatmak için yüksek parlaklıklı patlamaya dayanıklı LED ışıklarla tasarlanmıştır.
Akım toplama kanalı	1 kanal
Akım toplama aralığı	0-1000A DC；
Akım toplama doğruluğu	±0.5%F.S
Akım toplama oranı	1 kez/S
Voltaj toplama kanalı	1 kanal
Voltaj toplama aralığı	0~100V
Voltaj toplama doğruluğu	±0.2%FS
Voltaj toplama oranı	1 kez/S
Sıcaklık toplama kanalı	1 kanal
Sıcaklık toplama aralığı	Ortam Sıcaklığı~100°C
Sıcaklık toplama doğruluğu	±2°C
Sıcaklık toplama oranı	1 kez/S
Pil yüzey sıcaklığı toplama kanalı	2 kanal -20-800°C
Uzaktan kumandalı kısa devre	Kısa devre testinin uzaktan kumandası gerçekleştirilebilir
Hazne dış boyutları	Yaklaşık G950 X D950 X Y1700mm (Tasarıma tabidir)
Hazne ağırlığı	Yaklaşık 300kg
Voltaj ve frekans	AC 220V, 50HZ
Toplam güç	3 KW
Monitör

İnsan-makine arayüzü kontrolü	Tüm test eylemini kontrol etmek için PLC kullanılır; dokunmatik ekran görüntülenir ve kontrol parametreleri dokunarak düzenlenebilir. Tüm test verileri ve test ekranı bir USB flash sürücü aracılığıyla kopyalanabilir. Veri formatı CSV ve resim formatı JPG'dir. PLC:Giriş (1) Mikro programlanabilir denetleyici (2) 64K'ya kadar dahili büyük kapasiteli RAM bellek (3) Dahili endüstriyel seviyedeki en yüksek hızlı işlem 0.065μS/temel komut (4) Kontrol ölçeği: 16~384 (CC-LINK G/Ç dahil) nokta (5) Dahili bağımsız 3 eksenli 100kHz konumlandırma fonksiyonu (transistör çıkış tipi) (6) Güçlü, kullanımı kolay bir adaptör temel ünitenin sol tarafına bağlanabilir Dokunmatik ekran (1) Monitör: 7 inç TFT (2) Çözünürlük: 800*480 nokta (3) Parlaklık: 300 (4) Kontrast oranı: 500:1 (5) Arka aydınlatma tipi: LED (6) Arka aydınlatma ömrü: 30.000 saatten fazla (7) Renk: 16.7M (8) LCD görüş açısı (Y/A/S/D): 70/50/70/70
Ana bileşim	1:Kontrol PLC+dokunmatik ekran kontrolü 2:Isıtma sistemi Seramik ısıtma teli ısı üretir ve sirkülasyon motorunun çarkı aracılığıyla yatay hava sirkülasyonunu zorlar. Sıcak hava sirkülasyon sırasında tekdüzeliğe ulaşır. Aşırı sıcaklık koruması ve aşırı yüklendiğinde otomatik kapanma fonksiyonuna sahiptir. 3: Yardımcı fonksiyonlar arasında görsel patlamaya dayanıklı cam pencereler; aydınlatma; duman tahliyesi; basınç tahliyesi ve patlamaya dayanıklılık; ve ekipmanın hareketli ve sabitlenme fonksiyonları bulunur.
Güç kaynağı koşulları Güç kaynağı Kapasite Maksimum akım Anahtar	AC220V tek fazlı iki telli + koruyucu toprak teli İzin verilen voltaj dalgalanma aralığı: AC (220±20) V İzin verilen frekans dalgalanma aralığı: (50±0.5) Hz Yaklaşık 3.0kW 16A 25A
Duman tahliye fonksiyonu	Test kutusunun üstüne güçlü bir negatif basınçlı duman tahliye fanı monte edilmiştir: duman tahliye hacmi 2.2m³/dak. Fan egzoz borusu, dış kutunun üst arka kısmındadır: paslanmaz çelik SUS201 egzoz borusu doğrudan φ60mm'dir.
Güvenlik ve patlamaya dayanıklılık	Kapı, 20mm kalınlığında temperli patlamaya dayanıklı cam ve patlamaya dayanıklı paslanmaz çelik ızgara ile donatılmıştır.
	Kapı daha güçlü hale getirmek ve mukavemetini artırmak için içine takviye nervürleri kaynaklanmıştır.
	Harici bağlantı menteşeli kapı kilidi yüksek mukavemetli standart aksesuarlar kullanır. Güvenli ve kurulumu ve değiştirilmesi kolaydır.
