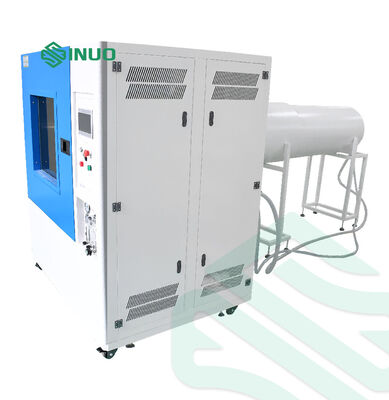

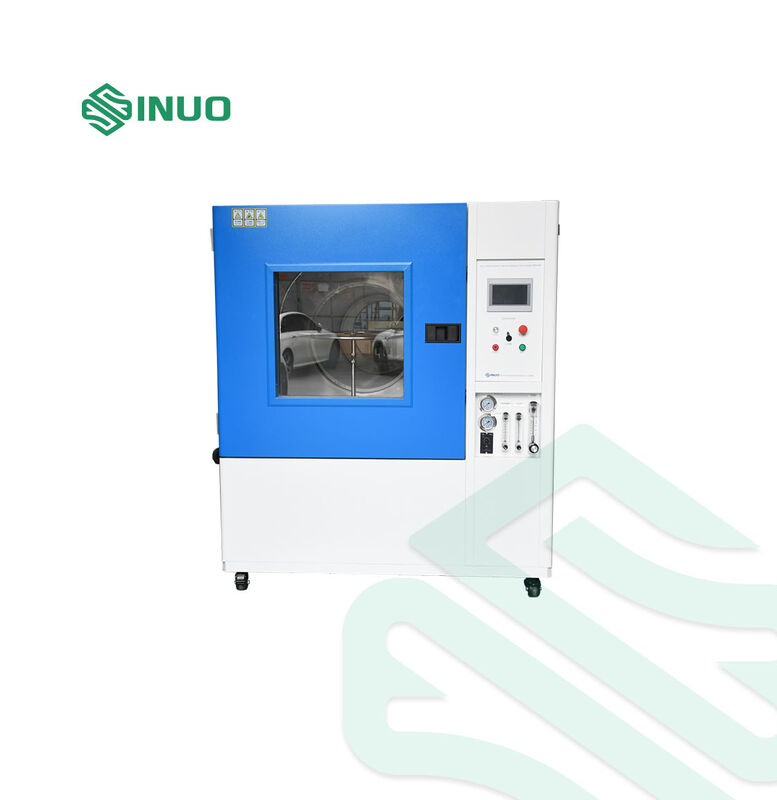

IEC 60529 IPX5 IPX6 Yüksek Basınçlı Su Püskürtme Test Cihazı Su Geçirmez Oda

IPX5 IPX6 Su Geçirmez Test Odası, IEC 60529 giriş koruması ve IP derecelendirme testleri için tasarlanmıştır. Özel su jeti nozulları, ayarlanabilir akış ve basınç, motorlu döner tabla ve güvenilir ve tekrarlanabilir testler için sürekli su sirkülasyonu özelliklerine sahiptir.
Elektrikli, elektronik, aydınlatma ve otomotiv ürünleri için uygun olan oda, ürün geliştirme, kalite denetimi ve uyumluluk doğrulaması için su geçirmez testleri destekler.

İki adet özel paslanmaz çelik sprey nozulu ile donatılmıştır:

• IPX5: Ø6.3 mm nozul
• IPX6: Ø12.5 mm nozul

Sistem, tek bir test odası içinde iki adet yüksek basınçlı su jeti test seviyesini destekler.

Su püskürtme sistemi, test koşullarının izlenmesi ve ayarlanması için dijital bir akış ölçer ve basınç göstergesi içerir.

Odanın alt kısmında toplanan su tanka geri döndürülür ve sürekli olarak geri dönüştürülür, bu da sistemi tekrarlanan su geçirmez testler için uygun hale getirir.

1600 mm çapındaki döner tabla, numunenin farklı yüzeylerini su jetine maruz bırakmaya yardımcı olmak için 1-7 rpm arasında ayarlanabilir bir hızda döner.

LCD dokunmatik ekran denetleyicisi, operatörlerin test süresini ayarlamasına ve test sürecini rahatça kontrol etmesine olanak tanır.

Oda ve sprey boruları, dayanıklılık ve sürekli su maruziyetine karşı direnç için SUS304 paslanmaz çelikten üretilmiştir.

Sistem, kapalı döngü yüksek basınçlı su sirkülasyon sistemi aracılığıyla çalışır.
Su, odanın altındaki tankta depolanır. Test sırasında pompa, tanktan suyu çeker ve paslanmaz çelik sprey borularından teslim etmeden önce basınçlandırır.

IPX5 ve IPX6 testleri için, karşılık gelen sprey nozulu suyu test numunesine yönlendirir. Numune motorlu döner tabla üzerine yerleştirilirken, döner tabla önceden ayarlanmış hızda döner.

Su akış hızı ve sprey basıncı test sırasında izlenir ve su toplanarak sürekli sirkülasyon için tanka geri döndürülür.
Bu konfigürasyon, IP su geçirmezlik testleri ve giriş koruma değerlendirmesi için kararlı ve tekrarlanabilir koşullar sağlamaya yardımcı olur.

İç Oda Boyutu	2000*2000*1000mm(G*D*Y)
Dış Oda Boyutu	Yaklaşık.4800*2060*1800mm(G*D*Y)
Numune Boyutu
Döner Tabla Çapı	1600 mm
Döner Tabla Yük Kapasitesi	10 kg
Sprey Nozulu Sayısı	2; IPX5 için 1 ve IPX6 için 1
Su Maruziyet Yüzeyi	Ürünün yan tarafı
Nozul-Numune Mesafesi	2500*3000mm
Nozul Ağız Çapı	IPX5:φ6.3 mm IPX6:φ12.5 mm
Su Akış Hızı	IPX5:12.5±0.625(L/dak) IPX6:100±5(L/dak)
Boru Çapı	1/4 inç ve 1 inç yüksek basınçlı hortumlar, her birinden 1 adet
Su Püskürtme Basıncı	30–200 kPa, akış hızına göre ayarlanabilir
Döner Tabla Hızı	1–7 rpm
Püskürtme Süresi	3, 10, 30, 9999 dk, ayarlanabilir
Çalışma Süresi	1–9999 dk, ayarlanabilir
Su Sirkülasyon Sistemi	Sürekli su sirkülasyonu
Basınç Göstergesi	Su püskürtme basıncını görüntüler
Kontrol Sistemi	Kendi geliştirdiği dokunmatik ekran kontrol sistemi (Teelong)
Püskürtme Sistemi	Su pompası, basınç göstergesi ve sabit sprey borusu desteği
Püskürtme Borusu Malzemesi	Paslanmaz çelik
Oda Malzemesi	SUS304 paslanmaz çelik
