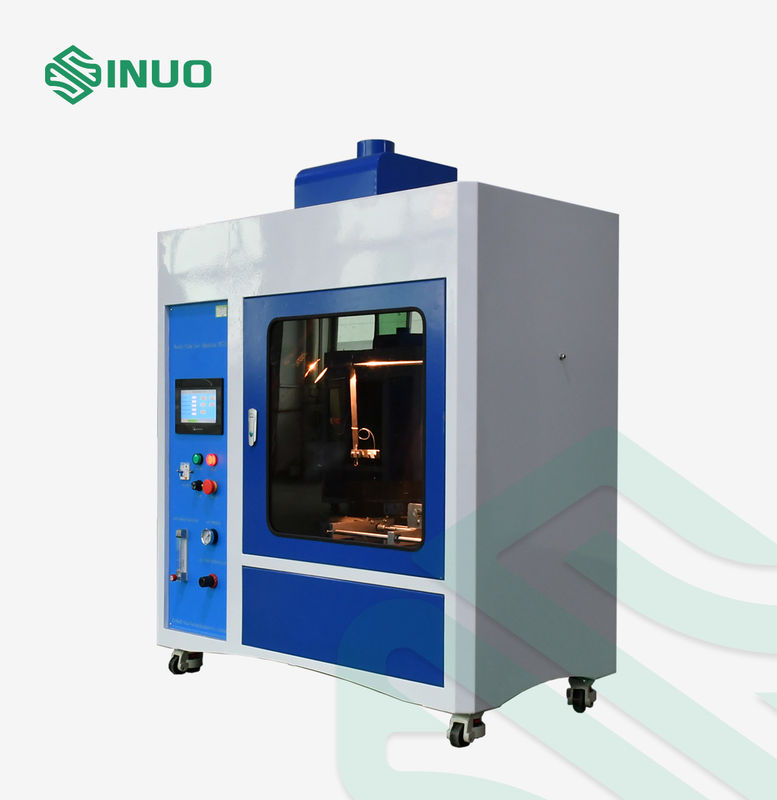

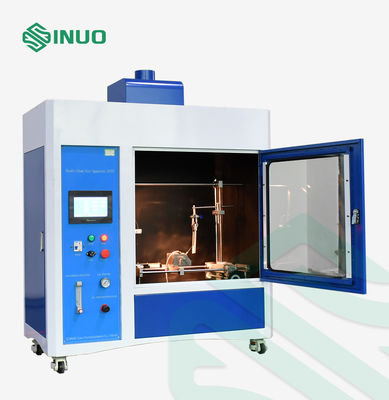

IEC 60695-11-5 İğne Alevi Denetleyicisi PLC Kontrolü ve Dokunmatik Ekranla

İğne Alevi Deneme Cihazı, arıza koşullarında elektrikli ve elektronik ürünlerin, bileşenlerin, yalıtım malzemelerinin ve katı yanıcı malzemelerin yangın tehlikesini değerlendirmek için tasarlanmıştır.

Denetleyici, deneme numunesine belirli bir açıyla kontrol edilen bir iğne alevi uygulayarak malzemenin yanıp yanmadığını, ayrıca maruz kaldıktan sonra alev süresini ve yanma davranışını değerlendirir..

Ekipman IEC 60695-11-5 uyarınca tasarlanmıştır ve belirli test koşullarında iğne alevi testi için uygundur.

PLC kontrolü ve 7 inçlik bir renk dokunmatik ekranla SN773, otomatik test işlemi ve laboratuvar ve kalite kontrol uygulamaları için uygun parametreler izleme sağlar.

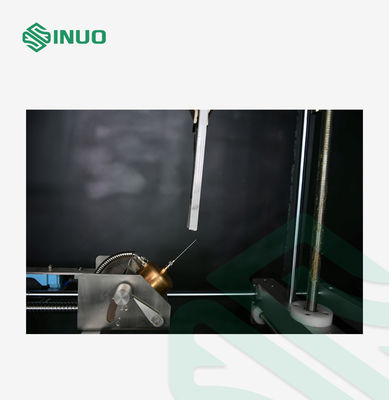

Test, butan gazıyla beslenen iğne şeklindeki bir yakıcı kullanır.45°Test sırasında numuneye.

Örnekte istenen süre boyunca belirtilen bir alev uygulanır. Yangın tehlikesi aşağıdakiler gibi faktörlere dayanarak değerlendirilir:

• Örnek yanıp yanmadığı
• Alev uygulandıktan sonra yanmanın devam edip etmediği
• Yanma süresi
• Alev yayılması veya yanma davranışı

Test, malzemelerin ve bileşenlerin anormal veya arıza koşullarında küçük bir dış alevden kaynaklanan yanmaya dirençlerini değerlendirmeye yardımcı olur.

PLC kontrol sistemi test sırasını otomatikleştirir ve testin tekrarlanabilirliğini artırır.

Kullanıcı dostu dokunmatik ekran arayüzü, operatörlerin test parametrelerini kolayca ayarlamalarını ve izlemelerini sağlar.

Alev yüksekliği 12 ± 1 mm'ye ayarlanabilir ve tedarik edilen alev yüksekliği ölçer ile kontrol edilebilir.

Entegre zamanlayıcı, yanma ve yanma süresinin kesin ölçümünü destekler.

Test prosedürü, gerekli test koşullarını korumaya yardımcı olmak için bağımsız bir hava taslağı sistemini içerir.

Parametre/model	SN773
Çalışma voltajı	AC 220V/50Hz
Kontrol	PLC
Görüntüle	7 inç renkli dokunmatik ekran
Zamanlama cihazı	9999X0.1S
Yanıcı	İç boruφ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, paslanmaz çelik
Yanma açısı	45° eğim (sınav) veya dikey (alevin yüksekliğini ayarladığınızda)
Alevin yüksekliği	12±1mm ayarlanabilir ((alev yüksekliği ölçümle)
Gaz kategorisi	% 95 butagas (Şüşelenmiş çakmak gazını kullanabilirsiniz)
Sıcaklık testi aralığı	0~1000°C
Alev ısıtma gereksinimi	Standart değerler için 100° ila 700° arasında 23.5S±1S içinde zaman
Sıcaklık termokopülü	φ0.5 zırh nikel-krom/nikel alüminyum tel K-termokopl

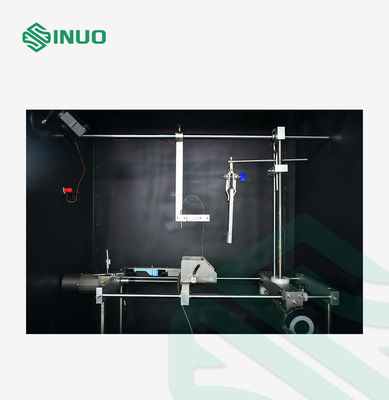

Çalışma dükkanı	0.5 küp, paslanmaz çelik, siyah yogon arka planı.
Test süreci	Test prosedürü otomatik kontrol, bağımsız hava çekimi
Hacim boyutu ayarlaması	Akışölçer ayarlama
Aksesuarlar	Beyaz Çam Taşı *1 Dokuma Kağıdı *5 Şekil A.3 *1'e göre alev yüksekliği ölçer Bir uzaktan kumanda: Alüminyum folyo egzoz borusu *1
Ekipmanın boyutu ve ağırlığı	1100mm* 550mm* 1100mm, 120KGS
Standartlara uygun	IEC 60695-11-5, vb.
