DO-160G Sivil Havacılık Elektronik Kanama Karşıtı Test Ekipmanı, 140L/m2/saat kanama hızı

DO-160G Sivil Havacılık Elektronik Kanama Karşıtı Test Ekipmanı, 140L/m2/saat kanama hızı

Marka Adı:	Sinuo
Model Numarası:	SN4423
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Test zamanı:

0-99,9 dk

Damlalama yüksekliği:

0-500mm

Damlama hızı:

140L/m²/saat

Damla Aralığı:

25mm×25mm

Damlama alanı:

Genişlik=800×800mm

Damla Çapı:

0,33 mm±0,01 mm

İç kutu:

GDH=1000×1000mm×1000mm

Dıştaki kutu:

GDH=1280×2050mm×2150mm

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

140L/m²/h Damlama Hızı Damlama Önleyici Test Odası

0-500mm Damlama Yüksekliği Su Geçirmez Test Odası

SUS304 Paslanmaz Çelik Damlama Test Cihazı

Ürün Tanımı

DO-160G Sivil Havacılık Elektroniği Damlama Test Ekipmanı

Ürün Genel Bakışı

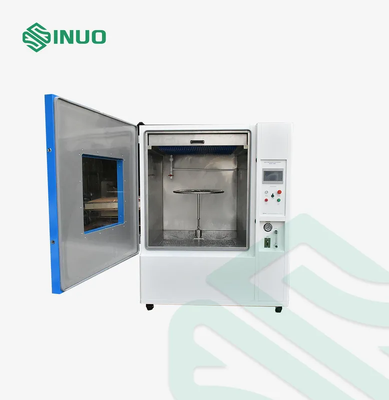

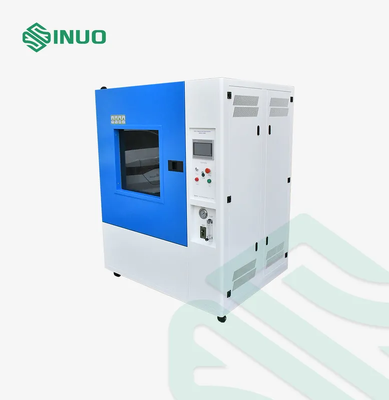

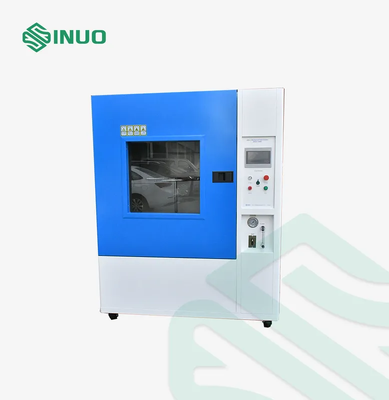

DO-160G Sivil Havacılık Elektroniği Damlama Test Ekipmanı, uçak operasyonu sırasında düşen veya damlayan suya maruz kalan hava araçları ve aviyoniklerin su geçirmezlik testi için tasarlanmıştır.

Sistem, test numunesi üzerinde kontrollü bir damlayan su ortamı simüle eder ve muhafazanın ve ekipmanın su maruziyetinden sonra gerekli performansı koruyup koruyamayacağını değerlendirmeye yardımcı olur.

Test Amacı

Test, W tipi aviyonik ekipmanın damlayan su ortamına maruz kaldığında düzgün performansı koruyup koruyamayacağını doğrulamak için tasarlanmıştır. Ürün muhafazasının damlayan suya karşı koruyucu performansını değerlendirir.

Test Prensibi

Ekipman, gerekli olan 140 L/m²/saat damlama oranını elde etmek için su besleme akışını kontrol eder. Belirtilen damlama ortamını simüle etmek için test numunesi muhafazasının tüm yüzeyine üniform bir su akışı üretir.

Ekipman Yapısı ve Özellikleri

Sistem, 140 L/m²/saat damlama oranını korumak için su besleme akışını kontrol eder ve numune muhafazasının tüm yüzeyine üniform su dağılımı sağlar.

Güç Kaynağı

AC 220 V ±5%, 50 Hz

Çalışma Ortamı

Ekipman aşağıdaki koşullar altında kurulmalı ve çalıştırılmalıdır:

Öğe	Gereksinim
Ortam Sıcaklığı	15–35°C
Bağıl Nem	25–75% RH
Atmosfer Basıncı	86–106 kPa (860–1060 mbar)
Kurulum	Uygun aydınlatmalı düz zemin
Elektrik Güvenliği	Su geçirmez kaçak anahtarı veya prizi
Su ve Drenaj	İyi su girişi ve drenaj tesisleri

Su Kaynağı

Temiz su veya safsızlık içermeyen musluk suyu kullanın. Ekipman, damlama testi için uygun su kalitesini sağlamaya yardımcı olmak üzere bir su temizleme ve filtreleme cihazı ile donatılmıştır.

Teknik parametreler:

Kontrol ve operasyon	PLC ve dokunmatik ekran akıllı kontrol sistemi
İç ve dış kutu boyutları	İç kutu GSY=1000×1000mm×1000mm, dış kutu GSY=1280×2050mm×2150mm
Damlama test alanı	GS=800×800mm, diğer boyutlar özelleştirilebilir
Damlama yüksekliği	İğne ile numune arasındaki mesafe 0-500mm'dir, döner tabla yüksekliği ayarlanarak veya numune yükseltilerek
Damlama hızı (su akışı)	140L/m²/saat, otomatik ayar, standart şekil A'ya bakın, ekipman, iğnenin su çıkışının standart gereksinimleri karşılaması için su tankına enjekte edilen su miktarını kontrol etmek üzere elektronik bir akış ölçer kullanır
Şematik çizim

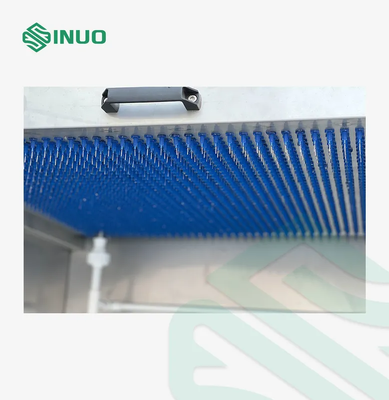

Yağmur damlası tepsisi iğne deliği çapı	0.33mm±0.01mm
Damla deliği aralığı	25mm×25mm, Matris düzeni
Sıvı sıcaklığı izleme, ortam sıcaklığı izleme,	Ekipman, numuneyi ısıtabilen bir termostat ile donatılmıştır. Numune sıcaklığının su sıcaklığından en az 10°C daha yüksek olmasını sağlayın. Sıcaklık parametreleri JJF1101'e göre sınırlıdır. Deneysel odada sıcaklık tekdüzeliğini sağlayın.
Damla kutusu konumu	İç kutunun üstünde, sabit konumda bulunur.
Test süresi	0-99.9dk, önceden ayarlanabilir.
Kutu malzemesi	İç kutu SUS304 paslanmaz çelikten yapılmıştır.
Su sirkülasyon sistemi	Su girişinde bir temizleme filtresi cihazı bulunur ve test damlama suyu şasi aracılığıyla otomatik olarak su tankına toplanır ve geri dönüştürülebilir.
Güvenlik koruması	Faz sırası koruması, kaçak koruması, su kıtlığı koruması, anormal koruma
