IEC 62368-1 Ek D Elektriksel Boşluk ve Yüzey Mesafesi Testi için Darbe Gerilim Test Cihazı

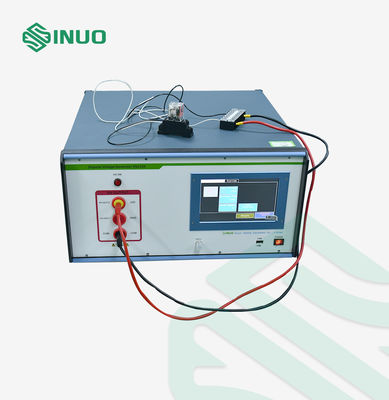

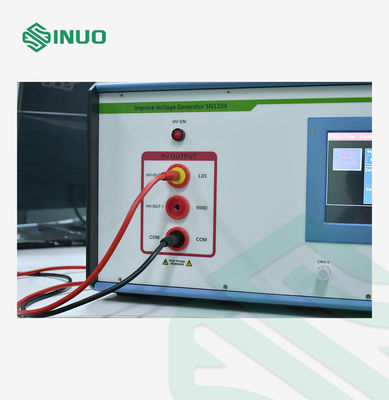

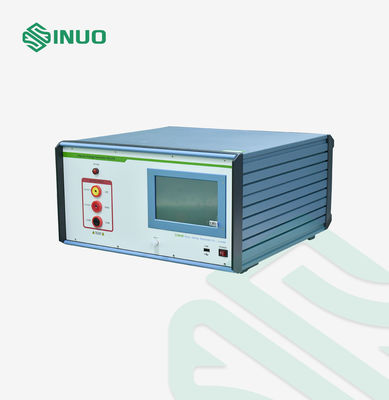

SN1104-2 İmpuls Test Jeneratörü, IEC 62368-1:2018 Bölüm 5'e göre tasarlanmış profesyonel bir yüksek voltajlı impuls test cihazıdır.4.2Madde 5.5.8, Ek D, Ek G.10 ve Tablo D.1 Devre 1 gereksinimleri.

Temel olarak geçici aşırı gerilimi kaldırma yeteneğini değerlendirmek, elektrik temizliğini ve sürünme mesafesini doğrulamak için kullanılır.ve elektronik ve elektrikli ürünlerin yalıtım bozulma performansını tespit.

Ekipman, ev aletleri, ses / video ekipmanları, bilgi teknolojisi ekipmanları ve benzer elektronik ürünleri test etmek için güvenlik laboratuvarlarında ve üreticilerinde yaygın olarak uygulanmaktadır.

İmpuls test jeneratörü, geçici aşırı voltaj koşullarını simüle etmek için test numunesine belirtilen yüksek voltajlı bir darbeler uyguluyor.

Test sırasında:

1. Jeneratör, numuneye önceden ayarlanmış bir dürtü voltajı verir.
2. İzolasyon sistemi geçici elektrik gerginliğine maruz kalır.
3. İzolasyon bozulması durumunda, numune görünür kıvılcımlar veya akustik boşaltmalar üretebilir.
4. Test sonucu, voltaj tepkisi değişikliklerini ve yalıtım performansını gözlemleyerek değerlendirilir.

Bu test, elektrikli ürünlerin beklenmedik voltaj artışlarına karşı yeterli yalıtım korumasına sahip olup olmadığını belirlemeye yardımcı olur.

• En fazla çıkış voltajı 6kV'ye kadar
• Pozitif ve negatif kutupluk dürtü testini destekler

• IEC 62368-1 gereksinimlerine göre dürtü voltaj dalga biçimi üretir
• Dalga biçimi doğrulama harici bir osiloskopla yapılabilir

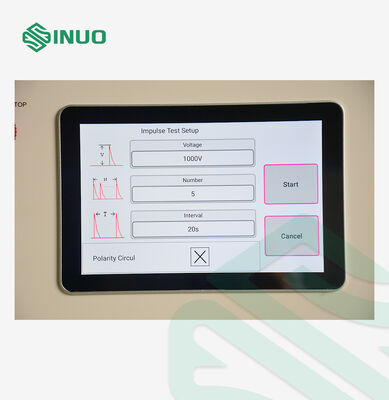

• Düzenlenebilir darbe aralığı süresi
• Tekrarlanan testler için programlanabilir çarpma döngüleri

• Sertifikasyon laboratuvarları, Ar-Ge departmanları ve elektronik üreticileri için uygundur.

Teknik parametreler:

• ✔ IEC 62368-1 elektrikli güvenlik testi için tasarlanmıştır
• ✔ 6kV yüksek voltajlı impuls çıkış kapasitesi
• ✔ Pozitif ve negatif kutup testlerini destekler
• ✔ Tekrarlanabilirlik değerlendirmesi için ayarlanabilir etki döngüleri
• ✔ Küresel uyumluluk laboratuvarları ve üreticileri için uygundur
• ✔ Geçici aşırı gerilim ve yalıtım testi için profesyonel çözüm
