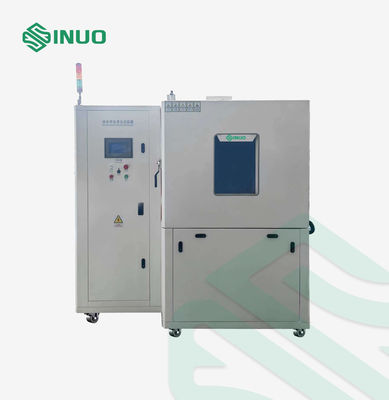

ISO16750-4 Araç Parçaları için Isı Şok Deneme Odası Buzlu Su ile Çaplama Denemesi

ISO16750-4 Araç Parçaları için Isı Şok Deneme Odası Buzlu Su ile Çaplama Denemesi

Marka Adı:	Sinuo
Model Numarası:	SN4421
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Sıcaklık Aralığı:

RT+10°C～150°C

su sıcaklığı:

0~+4°C

Daldırma derinliği:

76±5mm (Su deposu taşma yüksekliği kontrolü)

Test Döngüleri:

0~100 kez, ayarlanabilir

Sepet yükü:

≥50kg (Otomatik olarak kontrol edilebilir kaldırma)

Test deliği:

100mm çap, silikon stoperli

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

ISO16750-4 Uyumlu Termal Şok Test Odası

Çift Test Modu Otomotiv Buzlu Su Sıçrama Test Cihazları

Hassas Sıcaklık Kontrol Araç Parçaları Test Sistemi

Ürün Tanımı

Araç Parçaları İçin ISO16750-4 Termal Şok Test Kabini Buzlu Su Sıçratma Testi

Ürün Genel Bakışı

Otomotiv Buzlu Su Sıçratma Test Ekipmanı, araç bileşenlerinin soğuk su sıçratma ve daldırma koşullarından kaynaklanan termal şoka karşı direncini değerlendirmek için tasarlanmış özel bir çevresel test sistemidir.

ISO 16750-4:2010 Madde 5.4 ve VW80000 gereksinimlerine göre bu test sistemi, ısıtılmış otomotiv bileşenlerinin ıslak yollardan gelen buzlu suya aniden maruz kaldığı kış sürüş koşullarını simüle eder.

Kontrollü sıcaklık maruziyeti ve buzlu su darbesini tekrarlı olarak uygulayarak, ekipman malzeme çatlaması, sızdırmazlık hasarı ve termal genleşmeyle ilgili kusurlar gibi potansiyel arızaları otomotiv elektrikli ve mekanik bileşenlerinde tespit etmeye yardımcı olur.

Güvenilirlik doğrulaması ve kalite kontrolü için otomotiv üreticileri, EV bileşen tedarikçileri, araç test laboratuvarları ve araştırma enstitüleri tarafından yaygın olarak kullanılmaktadır.

Ana Özellikler

Gerçekçi Otomotiv Termal Şok Simülasyonu

Sistem, test numunesini ısıtarak ve termal şok direncini değerlendirmek için hızlı buzlu su sıçratma veya daldırma testleri uygulayarak zorlu kış yol koşullarını yeniden üretir.

İki Test Modu Mevcut

Her ikisini de destekler:

Buzlu su sıçratma termal şok testi
Güçlü bileşen daldırma testi

otomotiv parçalarının kapsamlı değerlendirilmesi için.

Hassas Sıcaklık ve Su Kontrolü

Bağımsız ısıtma ve soğutma sistemleri şunların kararlı kontrolünü sağlar:

Yüksek sıcaklık maruziyeti
Buzlu su sıcaklığı
Püskürtme süresi
Test döngüsü frekansı

Standartlara Uygun Sıçratma Sistemi

Sıçratma nozül sistemi, otomotiv test gereksinimlerine göre SUS316 paslanmaz çelik konstrüksiyonla üretilmiştir, bu da korozyon direnci ve uzun süreli güvenilirlik sağlar.

Akıllı Dokunmatik Ekran İşletimi

7 inç renkli dokunmatik ekran denetleyici, programlanabilir test koşulları, gerçek zamanlı izleme, veri kaydı ve otomatik test çalışması sağlar.

Uygulama Alanları

VW80000 Buzlu Su Sıçratma Test Ekipmanı, test için uygundur:

Uygulama	Test Amacı
EV Batarya Bileşenleri	Termal şok ve sızdırmazlık güvenilirliği değerlendirmesi
Otomotiv Elektrikli Parçaları	Soğuk su sıçratma direnci testi
Motor Bölmesi Bileşenleri	Kış sürüş koşulları simülasyonu
Sensörler ve Elektronik Modüller	Çevresel dayanıklılık doğrulaması
Araç Aydınlatma Sistemleri	Termal genleşme ve çatlama analizi
Otomotiv Tedarikçileri	Ürün doğrulama ve kalite denetimi

Test Prensibi

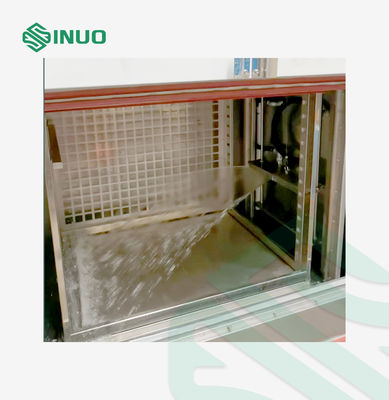

Buzlu Su Sıçratma Termal Şok Testi

DUT (Test Edilen Cihaz) önce sıcaklık odasında belirtilen bir sıcaklığa kadar ısıtılır.

Gerekli koşula ulaşıldıktan sonra, kontrollü bir süre boyunca bileşen yüzeyine buzlu su püskürtülür. Ani sıcaklık değişimi, kış sürüşü sırasında soğuk su darbesini simüle eder.

Test şunları tespit etmeye yardımcı olur:

Termal stresin neden olduğu malzeme çatlakları
Sızdırmazlık arızaları
Farklı genleşme katsayılarının neden olduğu yapısal hasar

ISO16750-4 Araç Parçaları için Isı Şok Deneme Odası Buzlu Su ile Çaplama Denemesi

Daldırma Termal Şok Testi

Isıtılmış DUT, çalışır durumda buzlu su tankına daldırılır.

Daldırma derinliği yaklaşık 76 ± 5 mm'de kontrol edilir, bu da zorlu koşullar altında su geçirmezlik güvenilirliğini ve termal şok direncini değerlendirmeye olanak tanır.

1. Boyutlar ve numune yasağı
Stüdyo boyutu	1000×1000×1000mm (GDY)
Dış Boyutlar (Yaklaşık)	Yaklaşık 2000×1500×2100(mm)(GDY)
Yürütme standardı	M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 vb.
2. Teknik göstergeler
Sıcaklık aralığı	RT+10℃～150℃
Sıcaklık sapması	≤2℃
Sıcaklık tekdüzeliği	≤2℃ (Yukarıdaki yük yok durumudur)
İç sıcaklık oranı	Oda sıcaklığı +10℃～150℃≤45dk
Test suyu sıcaklığı	0~+4℃
Su tankı sıcaklık tekdüzeliği	≤±0.5℃
Su sıcaklığı soğutma hızı	Oda sıcaklığı～2℃≤30dk
Daldırma derinliği	76±5mm (Su tankının taşma yüksekliği kontrolü)
Test döngüsü sayısı	0~100 kez, ayarlanabilir
Sepet yükü	≥50kg (Otomatik kontrol edilebilir kaldırma)
Sepet hacmi	≥500500500mm
Numune boyutu	≤500×500×500mm
Buzlu su sıçratma nozül deseni	Nozül ve basınç kalibrasyon sistemi, GB/T28046.4-2011:5.4 spesifikasyonlarına sıkı sıkıya uygun olarak üretilmiştir, SUS316 paslanmaz çelik, çıkarılabilir. Kutunun dışındaki ekran, nozül akışı ve diğer fonksiyonları kontrol edebilir.
Su püskürtme diyagramı
Buzlu Su Sıçratma Nozülü adedi	1AD
Yüzeyle ilgili su hacim akışı	QA = 3 l/m2 s
Püskürtme süresi	3s
Test döngüleri	0~100 kez, ayarlanabilir
Nozülden ürüne mesafe	325±25mm
Test sıvısı	Deiyonize su veya +%5 NaCl +%3 Arizona ince toz
Test sıvısı	Geri dönüştürülebilir
Buzlu su depolama tankı hacmi	Yaklaşık 80L
Anahtarlama süresi	≤20s
Güç	12KW
Otomatik temizleme fonksiyonu	Test tamamlandıktan sonra boru hattı ve numune otomatik olarak temizlenir.
Diğer gereksinimler	Kendi kendine yeten drenaj sistemi, sepetin kaldırılması ve indirilmesi için otomatik koruma sistemi ve nozüller için tıkanma önleyici teknoloji
3. Yapısal özellikler
Kutu malzemesi	Bu ekipman entegre kaynaklı şekillendirme yapısını benimser. A. Dış kutu malzemesi: plastik spreyli çelik levha B. İç tank: Tüm iç kutu ve kapının içi SUS316 paslanmaz çelikten yapılmıştır.
Kutu kapısı	Tek kapılı yapı; kapı, gözlem pencereleri ve yüksek sıcaklığa dayanıklı sızdırmazlık şeritleri (çift katmanlı sızdırmazlık şeritleri) içerir, bu da test suyu ve sıcaklığının sızmamasını sağlar. Çok katmanlı vakumlu temperli cam, kutuda ışıklar bulunur ve gözlem penceresi yansıma yapmaz.
Yalıtım	Isı yalıtım performansını sağlamak için poliüretan köpük + cam elyaf ile doldurulmuş, yaklaşık 100 mm kalınlığında
Test deliği	Silikon tıpa ile 100 mm çapında
Dolaşım sistemi	Dolaşım fanı, paslanmaz çelik çark;
Isıtma sistemi	Isıtıcı: Nikrom elektrikli ısıtıcı Kontrol modu: temassız eşit periyotlu darbe genişlik modülasyonu, SSR (katı hal rölesi)
Test suyu	Dolaşımlı su soğutma sistemi kullanılır, su tankının içinde ve dışında bobin ve karıştırıcı yoktur.
Su depolama tankı	SUS316 paslanmaz çelik su tankı
Su tankı yapısı	Entegre su tankı, test iç kutusu ile entegredir, alt kısmı eğimlidir, temizlenmesi kolaydır ve su tankının içi bobinler gibi engellerden arındırılmıştır.
Daldırma tankı su seviyesi kontrolü	Su daldırma ve sıçratma aynı su tankıdır ve dokunmatik ekran, test sıvısı israfını azaltmak için farklı su seviyeleri ayarlayabilir.
Donma önleyici tasarım	Musluk suyu veya arıtılmış su ile test edildiğinde buzlanma olmaz.
Su tankı ikmali	Mekanik şamandıra DN25
Tank tahliyesi, taşma	Φ32mm PVC küresel vana, Φ32mm PVC boru
Kontrol paneli	Denetleyici, çalıştırma düğmesi
Soğutma Sistemi	Fransız Tecumseh veya kompresör kullanılır Kondenser: Soğutma ve soğutucu akışkan için bir yer sağlayan kanatlı kondenser, soğutma sistemi için soğuk ve ısı değişimi sağlar. Isı değiştirici: titanyum alaşımlı ısı değiştirici (paslanmaya eğilimli malzeme ısı değiştiriciye izin verilmez) Kısılma cihazı: Genleşme valfi ve kılcal boru, bu ekipmanın kısılma cihazı olarak birleşir ve kontrol edilir, böylece soğutucu akışkanın bu cihazdan geçtikten sonra durumu değişebilir.
Filtreleme sistemi	Su besleme boru hattı, safsızlıkları azaltmak için kolay temizlenebilir bir filtre ile donatılmıştır.
Hareketli tekerlekler	Tekerlekler: 4 Ayak desteği: 4 sabit ayak desteği
Kontrol Sistemi	Termostat: 7 inç renkli dokunmatik ekran denetleyici Çalışma modu: Test koşulları, test yeteneği kapsamı dahilinde keyfi olarak programlanabilir. Kontrol doğruluğu: 0.1℃ Kontrol modu: P.I.D otomatik kontrol Sıcaklık ölçümü: platin direnç PT100
Denetleyici	7" gerçek renkli dokunmatik ekran denetleyici: Dokunmatik ekran, kutudaki sıcaklığı, su tankı sıcaklığını, akış hızını, su pompasını ve test süresini vb. kontrol edebilir; akış hızı ve sıcaklık doğrudan dokunmatik ekranda görüntülenir ve otomatik sabit akım ve sabit sıcaklık kullanılır.
Ayarlama yöntemi	İngilizce menü, dokunmatik ekran girişi
Çalışma modu	Periyodik çalışma, sürekli çalışma
Program ayarları	Test programı adı ve program parametreleri özelleştirilebilir ve program depolama ve içe aktarma desteklenir.
Ekran fonksiyonu	Gerçek zamanlı dinamik yenileme örnekleme verileri ve ayar parametreleri, gerçek zamanlı eğri yenileme fonksiyonu. Basınç, akış, sıcaklık, test süresi vb. görüntüleyebilir.
Test süresi	0-999dk (dokunmatik ekran kontrolü), farklı su geçirmezlik gereksinimleri için karşılık gelen standart süre seçenekleri vardır.
Test frekansı	1-999 kez (dokunmatik ekran kontrolü)
Alarm fonksiyonu	Alarm otomatik kapanma, alarm kaydı görüntüleme ve dışa aktarma, alarm ayarı ve arıza analizi fonksiyonları
Kayıt fonksiyonu	Örnekleme süresi 10s'dir ve üç aya kadar olan eğri ve deneysel veriler kaydedilebilir. Üç ay içindeki her anın örnekleme verileri ayrıntılı olarak sorgulanabilir. USB2.0 ile dışa aktarılabilir, yazdırılabilir ve PC'ye kaydedilebilir ve veri raporu oluşturulabilir.
4. Güvenlik sistemi
Acil durdurma	Ekipman bir arıza alarmı zil sesi ile donatılmıştır ve kontrol panelinde bir acil durdurma düğmesi bulunur. Ekipman arızalanırsa, durdurmak için acil durdurma düğmesi kullanılabilir.
Soğutma Sistemi	Kompresör aşırı ısınması; kompresör aşırı akımı; kompresör aşırı basıncı; kondenser fanı aşırı ısınması
Test kutusu	Ayarlanabilir aşırı sıcaklık; test alanı sıcaklık sigortası; klima kanalı limit aşırı sıcaklığı; fan motoru aşırı ısınması
Diğer	Ana güç faz sırası ve faz kaybı koruması; kaçak koruması; aşırı yük ve kısa devre koruması Ana güç anahtarı kaçak koruma fonksiyonuna sahiptir; Su yolu güvenlik koruma cihazı ile donatılmıştır; su kıtlığı alarmı.
5. Kullanım koşulları (kullanıcı aşağıdaki koşulların karşılandığını garanti eder)
Kurulum yeri	Zemin düz ve iyi havalandırılmış olmalıdır; Cihazın etrafında güçlü titreşim olmamalıdır; Cihazın etrafında güçlü elektromanyetik alan olmamalıdır; Ekipmanın etrafında yanıcı, patlayıcı, aşındırıcı maddeler ve toz olmamalıdır; Ekipmanın etrafında kullanım ve bakım için uygun alan ayrılmalıdır, ayrıntılar için kılavuza bakınız.
Çevresel koşullar	Sıcaklık: 5℃～35℃ Bağıl nem: ≤%85 Hava basıncı: 86kPa～106kPa
Güç kaynağı koşulları güç kaynağı	AC380V üç fazlı beş telli Voltaj izin verilen dalgalanma aralığı: AC (380 ± 38) V
Pil kapasitesi Maksimum akım	Frekans izin verilen dalgalanma aralığı: (50±0.5)Hz Koruyucu toprak telinin toprak direnci 4Ω'dan azdır Kullanıcının kurulum yerinde ekipman için uygun kapasitede bir hava veya güç anahtarı yapılandırması gerekmektedir ve Ve bu anahtar bu cihaz için bağımsız olarak kullanılmalıdır.

Neden SN Otomotiv Buzlu Su Sıçratma Test Ekipmanını Seçmelisiniz?

Avantaj	Fayda
ISO ve VW Standart Uyumluluğu	Küresel otomotiv test gereksinimlerini karşılar
Gerçek Yol Koşulu Simülasyonu	Kış soğuk su darbe ortamlarını yeniden üretir
Çift Test Yeteneği	Sıçratma ve daldırma termal şok testlerini destekler
Yüksek Güvenilirlik Tasarımı	SUS316 kabin ve korozyona dayanıklı bileşenler
Akıllı İşletim	Veri kaydı ile otomatikleştirilmiş testler
