Termoplastik Borular için 0-1000mm Düşme Yüksekliğine Sahip ISO3127 Dikey Darbe Test Cihazı

Termoplastik Borular için 0-1000mm Düşme Yüksekliğine Sahip ISO3127 Dikey Darbe Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SN2206T
Adedi:	1
Fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Darbe Enerjisi:

2J（2N.m）

Darbe Elemanı:

D25 tipi, Standart Şekil 1 a)'da gösterilen ölçülere göre üretilmiştir.

eşdeğer kütle:

kütle 500 g veya özelleştirilmiş 400 g

Etki Noktası:

V şekilli tutma yapısına sahip X/Y ekseni ayarlanabilir endüstriyel kelepçe

Örnek desteği:

Uzunluğu 200 mm'den fazla olan 120° V şekilli destek plakası

Düşme Yüksekliği:

0–1000 mm, elektrikle ayarlanabilir; varsayılan yükseklik 400 mm

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

Ayda 10 Takım

Vurgulamak:

ISO3127 Uyumlu Darbe Test Aparatı

0-1000mm Düşme Yüksekliği Dikey Darbe Test Cihazı

Elektrikle Ayarlanabilir Darbe Direnci Test Cihazı

Ürün Tanımı

ISO3127 Termoplastik Borular için 0-1000mm Düşme Yüksekliğine Sahip Dikey Darbe Test Cihazı

Ürün Genel Bakışı

SN2206T Dikey Darbe Test Cihazı, ISO3127 standardına göre termoplastik boruların dış darbe direncini değerlendirmek için tasarlanmıştır. Boru mukavemetini ve ani darbe koşulları altındaki dayanıklılığını değerlendirmek için dikey düşen ağırlık darbe yöntemini kullanır.

Elektrikli kaldırma sistemi, elektromanyetik serbest bırakma mekanizması ve X/Y ayarlanabilir fikstür ile donatılmış test cihazı, plastik boru üreticileri, laboratuvarlar ve kalite kontrol kuruluşları için doğru darbe konumlandırması, kolay kullanım ve tekrarlanabilir test sonuçları sağlar.

Ana Özellikler

Doğru Dikey Düşen Ağırlık Darbe Testi

Test cihazı, kontrollü bir darbe kuvvetini boru numunesine uygulamak için yerçekimi potansiyel enerjisini darbe enerjisine dönüştüren serbest düşen darbe yöntemini benimser.

Standartlara Uygun Darbe Değerlendirmesi

ISO3127 gereksinimlerine göre tasarlanmış olup, termoplastik boruların dış darbe direncini değerlendirmek için uygundur.

Esnek Darbe Konumu Ayarı

Entegre X/Y ayarlanabilir fikstür, operatörlerin numune gereksinimlerine göre farklı darbe konumları ayarlamasına olanak tanır.

Kullanışlı Elektrikli Yükseklik Ayarı

Elektrikli kaldırma sistemi, ±1 mm konumlandırma doğruluğu ile düşme yüksekliğinin hızlı ve hassas ayarlanmasını sağlar.

Güvenilir Laboratuvar Yapısı

Güçlendirilmiş taban plakasına sahip rijit sac çerçeve, darbe testi sırasında kararlı çalışma sağlar.

Uygulamalar

SN2206T Dikey Darbe Test Cihazı şunlar için uygundur:

Uygulama Alanı	Test Amacı
Plastik Boru Üretimi	Kalite kontrol ve üretim denetimi
Boru Malzemesi Araştırması	Mekanik performans değerlendirmesi
Test Laboratuvarları	Standart uyumluluk testi
Sertifikasyon Kuruluşları	Dış darbe direnci doğrulama
Ar-Ge Merkezleri	Ürün geliştirme ve iyileştirme

Test Prensibi

Dikey düşen ağırlık darbe yöntemine göre, darbe elemanı belirli bir yüksekliğe kaldırılır ve elektromanyetik bir mekanizma tarafından serbest bırakılır. Darbe ağırlığı dikey olarak düşer ve boru numunesine çarpar.

Oluşan darbe enerjisi, düşme yüksekliği ve darbe kütlesi ile kontrol edilir, bu da numunenin dış mekanik darbeye karşı direncini değerlendirmeye olanak tanır.

Numune Aralığı, Uygulama, Prensip, Yapı ve Çalışma Ortamı
Test Numunesi ve Sınırı	Termoplastik plastik borular
Test Amacı	Termoplastik boruların serbest düşen darbelere karşı direncini değerlendirmek ve ürün güvenlik performansını ve mukavemet sınıfını değerlendirmek için kullanılır.
Test Prensibi	Test Yöntemi Ehc: Dikey düşen ağırlık darbesine göre. Darbe elemanı belirli bir yükseklikten serbest bırakılır ve numuneye çarpmak için dikey yönde serbestçe düşer. Yerçekimi potansiyel enerjisinin kinetik enerjiye dönüşümü yoluyla numune üzerinde darbe testi gerçekleştirilir.

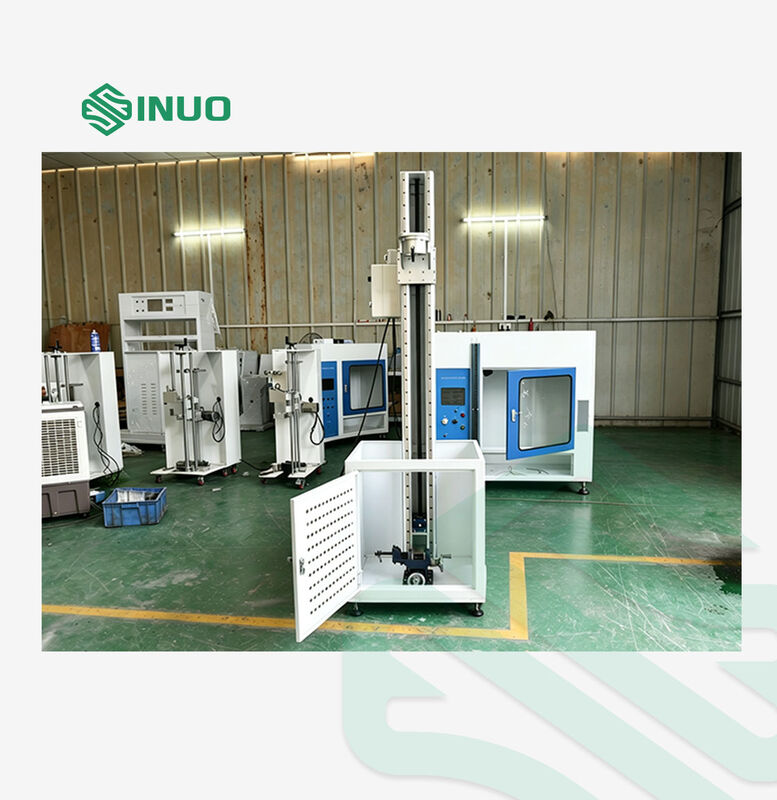

Ekipman Yapısı ve Özellikleri	Konsol tipi çerçeve yapısı; elektrikli kaldırma sistemi; elektromanyetik tarafından serbest bırakılan darbe elemanı; elektrikli kaldırma mekanizması ve ölçek konumlandırması ile ayarlanabilen darbe yüksekliği. Darbe noktası, X/Y eksenleri boyunca fikstür hareket ettirilerek ayarlanabilir.
Performans Özellikleri
Darbe Enerjisi	2J(2N.m)
Darbe elemanı (eşdeğer kütle)	D25 tipi, Standart Şekil 1 a)'da gösterilen boyutlara göre üretilmiştir; kütle 500 g veya özelleştirilmiş 400 g

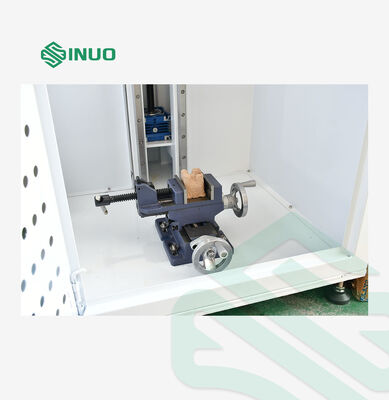

Darbe noktası	Numunelerin farklı darbe konumları için uygun, V şeklinde tutma yapısına sahip X/Y eksenlerinde ayarlanabilir endüstriyel kelepçe ile donatılmıştır
Numune Desteği	120° V şeklinde destek plakası, 200 mm'den uzun
Düşme Yüksekliği	0–1000 mm, elektriksel olarak ayarlanabilir; doğruluk ±1 mm; varsayılan yükseklik 400 mm

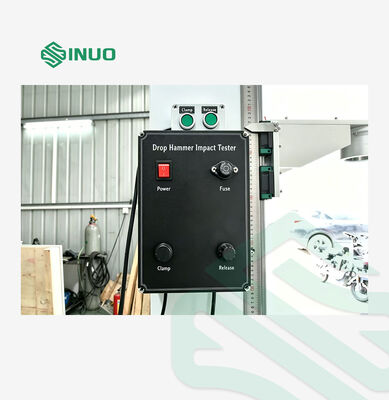

Serbest Bırakma Yöntemi	Elektromanyetik serbest bırakma
Noktadan Noktaya Yöntem	Kızılötesi hizalama. Testten önce, hizalama için lazer kamerayı serbest bırakma cihazına takın. Hizalamadan sonra, kamerayı çıkarın ve test için darbe elemanını takın.
Fikstür takın	X/Y eksenleri: 0–±75 mm ayarlanabilir
İkincil Darbe Önleme Fonksiyonu	Opsiyonel aksesuarlar
Çerçeve Yapısı	Monolitik sac çerçeve, kalınlaştırılmış yük taşıyan taban plakası ve tekerlekler dahildir

SN2206T'nin Avantajları

Avantaj	Açıklama
Yüksek Test Doğruluğu	Darbe yüksekliği ve darbe konumunun hassas kontrolü, tekrarlanabilir test sonuçları sağlar
Kolay Kullanım	Elektrikli kaldırma ve elektromanyetik serbest bırakma, laboratuvar test prosedürlerini basitleştirir
Geniş Uyumluluk	Çeşitli termoplastik boru darbe direnci değerlendirmeleri için uygundur
Kararlı Yapı	Ağır hizmet tipi çerçeve tasarımı, test sırasında titreşimi en aza indirir
Özelleştirilebilir Yapılandırma	Opsiyonel darbe elemanları ve ikincil darbe önleme fonksiyonları mevcuttur
