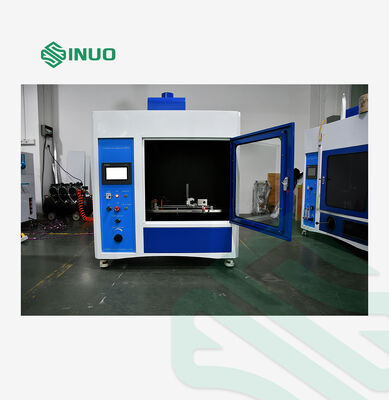

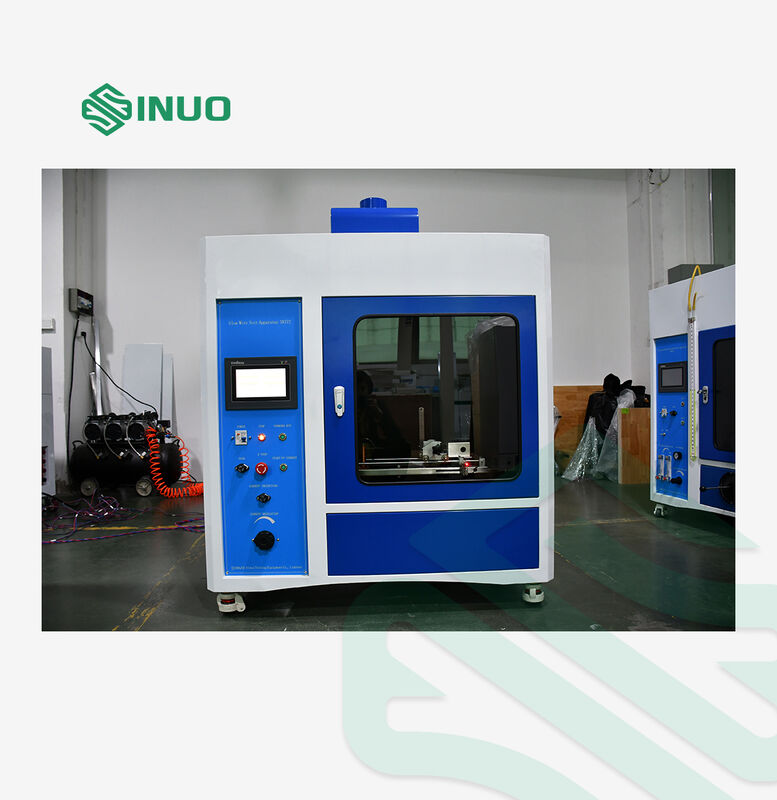

EV Şarj Konnektörü ve Yalıtım Plastik Yanıcılık Testi için IEC 62196-1 Kızaran Tel Test Cihazı

Bu kızaran tel test cihazı, elektrikli ekipmanlar, otomotiv araç içi elektrikli bileşenler, EV iletkenli şarj bağlantı cihazları (şarj tabancaları, şarj soketleri, şarj modülleri, araç içi şarj cihazlarının dahili yalıtım plastik parçaları), endüstriyel fişler ve soketler, katı yalıtım malzemeleri ve çeşitli katı yanıcı polimer malzemelerin test edilmesi için uygundur. Kızaran sıcak bileşenler ve aşırı yük dirençleri gibi ısı kaynaklarından kaynaklanan kısa süreli termal stresin neden olduğu yangın risklerini değerlendirmek için simülasyon teknolojisini benimser, elektrikli ve elektronik ürünler, ev aletleri ve ilgili malzemeler için harici alev kaynakları olmadan yangın tehlikesi testleri ve alev tutuşma testleri gerçekleştirir, kızaran tel tutuşma sıcaklığını, yanıcılığını ve kızaran tel yanıcılık indeksini test eder.

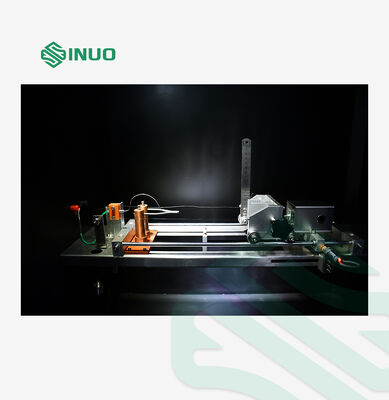

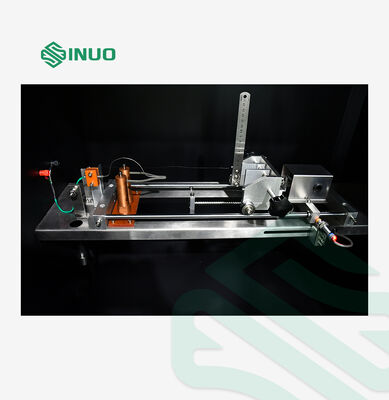

Kızaran tel test cihazı, belirtilen malzeme (Ni77/Cr20 alaşımı) ve şekildeki bir elektrikli ısıtma telini 1 dakika boyunca yüksek akım aracılığıyla test sıcaklığı aralığına (550°C ~ 960°C) ısıtır.

Ardından teli standart bir 0.95N kuvveti altında 30 saniye boyunca dikey olarak test numunesine bastırır.

Numunenin ve altındaki dolgunun tutuşup tutuşmadığını gözlemleyerek ve sürekli yanma süresini kaydederek, test cihazı şunları değerlendirir:

1. Bitmiş elektrikli ve elektronik cihazların yangın tehlikesi;

2. Katı yalıtım malzemelerinin ve diğer katı yanıcı maddelerin tutuşma performansı, kızaran tel tutuşma sıcaklığı (GWIT), yanıcılık ve kızaran tel yanıcılık indeksi (GWFI).

Bir elektromanyetik valf aktüatörü, kızaran telin numuneye nüfuz etme derinliğini hassas bir şekilde kontrol eder.

Belirtilen yanma süresi tamamlandıktan sonra test cihazı kızaran teli otomatik olarak geri çeker.

Güç kaynağı: Tek fazlı AC220V±10%, 50/60Hz

Ortam sıcaklığı: 10°C ~ 35°C

Bağıl nem: %30 ~ %60

Çevre: Ağır toz, aşındırıcı gaz, yanıcı ve patlayıcı atmosferlerden arındırılmış
