Sinüs ve rastgele titreşim testi sistemi 700kgf kuvveti ve 600mm tablosuyla

Müşteriler Titreşim Testi Sırasında Genellikle Hangi Uygulama Zorluklarıyla Karşılaşıyor?

Titreşim testinin temel zorluğu, ürünlerin nakliye, uçuş veya fiili çalışma sırasında karşılaşabileceği sinüs taraması, rastgele titreşim ve şok koşulları gibi karmaşık ortamların gerçekçi bir şekilde nasıl simüle edileceği ve aynı zamanda GB, GJB, MIL, IEC ve diğerleri dahil uluslararası standartlarla uyumluluğun nasıl sağlanacağıdır.

Aynı zamanda birçok müşteri, frekans aralığı, hızlanma seviyesi ve yük gereksinimleri gibi kendi özel test koşullarına göre uygun ekipmanı nasıl seçeceğinden emin değil.

Bu çözüm, A07S23 elektrodinamik titreşim çalkalayıcı, LA07K dijital anahtarlamalı güç amplifikatörü ve VCSusb-2 kontrol cihazının, VT60 dikey genişletme tablası ve HG60 yatay kayma tablasıyla birlikte çekirdek kombinasyonuna dayanmaktadır. 700 kgf sinüs kuvveti ve 600 × 600 mm'lik bir tabla sağlarken, gerekli 1–4500 Hz sinüs taraması, rastgele titreşim ve şok testi gereksinimlerinizi tamamen karşılayabilir.

Tüm tasarımlar GB, MIL ve IEC gibi başlıca uluslararası standartlarla uyumludur ve verimli soğutma, çoklu güvenlik koruma işlevleri ve otomatik rapor oluşturma özellikleriyle donatılmıştır.

Titreşim Sisteminin Temel Tasarımı Nedir?

Anahtar, elektromanyetik çalkalayıcının ve hareketli bileşenlerinin yapısal tasarımında yatmaktadır.

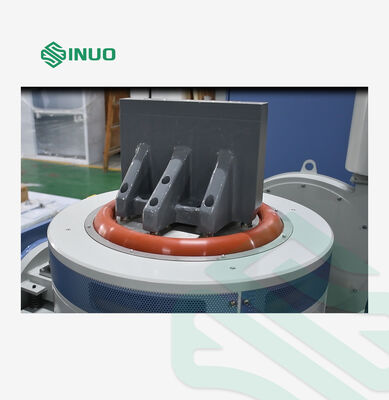

Sağladığımız A07S23 Elektrodinamik Çalkalayıcı aşağıdaki temel özelliklere sahiptir:

• Kuvvet Derecelendirmeleri
  • Sinüs kuvveti: 700 kgf
  • Rastgele kuvvet: 600 kgf
  • Şok kuvveti: 1200 kgf

• Büyük Deplasman Kapasitesi
  • Maksimum yer değiştirme: 51 mm sayfa başına
  • Büyük genlikli testler için uygundur

• Yüksek Frekans Yanıtı
  • Frekans aralığı: 1–4500 Hz

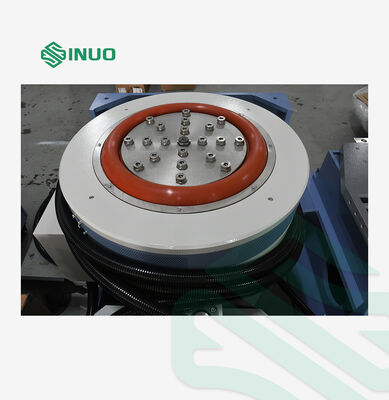

• Hareketli Bobin Tasarımı
  • Çap: 230 mm
  • Ağırlık: sadece 7 kg
  • Hafif yapı mükemmel yüksek frekans performansı sağlar
  • Döküm ve hassas manuel işleme kullanılarak üretilmiştir
  • Fotoelektrik yük destek sistemi ve çift yataklı eksenel kılavuzla donatılmıştır
  • Enine titreşimi etkili bir şekilde azaltır ve dayanıklılığı artırır

• İzin Verilen Eksantrik Moment
  • 300 N·m
  • Eksantrik yük kurulumuna uygun

• Manyetik Sızıntı
  • <10 Gauss
  • Yüksek operasyonel güvenlik

Eksiksiz bir Test Çözümü için Çalkalayıcının Yanında Hangi Destek Sistemleri Gereklidir?

Eksiksiz bir titreşim test sistemi en azından aşağıdaki bileşenleri gerektirir:

1. LA07K Dijital Anahtarlamalı Güç Amplifikatörü

• Çıkış gücü: 7 KVA
• Verimlilik: ≥90%
• IGBT teknolojisine dayalı
• CE uyumlu
• Sinyal-gürültü oranı: ≥65 dB
• Gürültü seviyesi: ≤70 dB

2. B402S Soğutma Blower (Susturuculu)

• Güç: 4 KW
• Hava akışı: 40,8 m³/dak

Çalkalayıcı gövdesi şunları benimser:

• Petek hava akışı kanalları
• Çift katmanlı bölünmüş hava akışı kanalları

Bu, soğutma verimliliğini önemli ölçüde artırır.

3. Sağlanan İki Genişleme Platformu

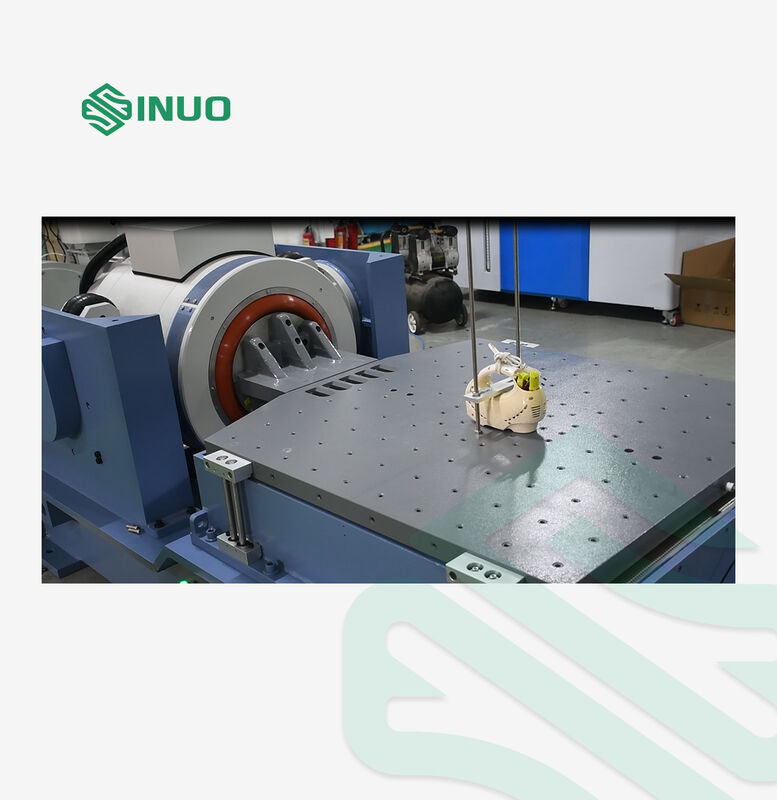

VT60 Dikey Genişleme Tablası

• Boyut: 600 × 600 mm
• Malzeme: magnezyum-alüminyum alaşımı
• Sert anodize yüzey
• M8 paslanmaz çelik dişli uçlarla donatılmıştır
• 2000 Hz'e kadar kullanılabilir frekans
• Ağırlık: yaklaşık. 45 kg

HG60 Yatay Kayma Tablası

• Boyut: 600 × 600 mm
• Doğal granit taban ve bağımsız yağ besleme sistemi ile donatılmıştır
• Yüksek devrilme momenti direnci sağlar
• Ayrıca 2000 Hz'e kadar çalışmayı destekler

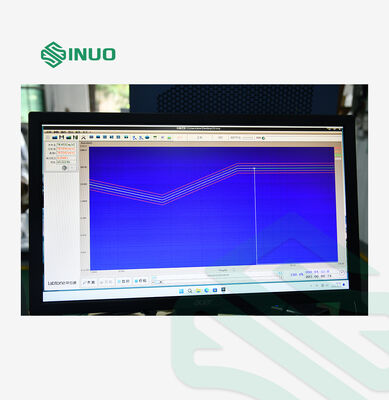

4. VCSusb-2 Dijital Titreşim Kontrol Cihazı + Servo Koruma Sistemi

Denetleyici Özellikleri

• 2 giriş / 1 çıkış kanalı
• 32 bit kayan noktalı DSP
• 24 bit ADC/DAC
• Dinamik aralık >90 dB
• Destekler:
  • Sinüs testi
  • Rastgele titreşim
  • Klasik şok testi
• Tek tıklamayla Çince ve İngilizce Word/PDF raporları oluşturma

Servo Koruma Fonksiyonları

Aşağıdakilerin gerçek zamanlı izlenmesi:

• Sıcaklık
• Hava basıncı
• Aşırı yer değiştirme
• Aşırı voltaj
• Aşırı akım
• Faz kaybı

Hem ekipmanın hem de test numunelerinin güvenliğinin sağlanması.

Fotoelektrik Otomatik Merkezleme Sistemi

Yükleme ve boşaltma sırasında dengeyi korumak için hareketli bobin konumunu otomatik olarak ayarlar.
