Otomotiv bileşenleri için ASTM&IEC Laboratuvar titreşim test ekipmanları

Otomotiv bileşenleri için ASTM&IEC Laboratuvar titreşim test ekipmanları

Marka Adı:	Sinuo
Model Numarası:	SN553-EV203HG60VT60VCSusb-2
Adedi:	1
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs kuvveti:

300Kg.f zirve (3KN)

Rastgele güç:

300Kg.f rms (3KN)

Etki kuvveti:

600Kg.f zirve (6KN)

Frekans Aralığı:

1 ′′4500 Hz

Maksimum yer değiştirme:

25 mm sayfa

Maksimum hızlanma:

100g (980 m/s2)

Maksimum Yük:

120 kg

Maksimum hız:

2.0m/s

Ambalaj bilgileri:

Kontrplak Kasa

Yetenek temini:

Ayda 1 Takım

Vurgulamak:

ASTM IEC titreşim test ekipmanları

Laboratuvar titreşim test sistemi

Otomotiv bileşen titreşim testçisi

Ürün Tanımı

Otomotiv Bileşenleri İçin ASTM ve IEC Laboratuvar Titreşim Test Ekipmanları

Ürün Genel Bakışı

Titreşim testi, ürün güvenilirliğini gerçek dünya ortamlarında tahmin etmek için esastır. Otomotiv bileşenleri, havacılık sistemleri, donanım veya tüketici elektroniği test ediyor olun, sistemimiz sinüs, rastgele ve şok koşulları altında mekanik bütünlüğü doğrulamanıza yardımcı olur.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere küresel standartları destekleyen eksiksiz uyarıcı ve kontrol çözümleri sunar.Batarya paketlerini, PCB'leri veya tam montajları test etmeniz mi gerekiyor? Bu sistem dikey ve yatay titreşimi yüksek hassasiyetle işler.Teknik Özellikler

Özellik

Değer

Maksimum sinüs uyarıcı kuvveti	300Kg.f tepe (3KN)
Maksimum Rastgele Uyarıcı Kuvveti	300Kg.f rms (3KN)
Maksimum darbe uyarıcı kuvveti	600Kg.f tepe (6KN)
Frekans Aralığı	1～4500 Hz
Genlik	40mm p-p
Maksimum yer değiştirme	25 mm p-p
Maksimum hız	2.0m/s
Maksimum ivme	100G (980 m/s²)
Maksimum yük	120 kg
Titreşim izolasyon frekansı	2.5 Hz
Hareketli bobin çapı	Ф150 mm
Hareketli bobin ağırlığı	2.8kg
Masadaki vida	13×M8
Akı kaçağı	＜10gauss
Ekipman boyutu	750Lmm x 560Dmm x 670mm (Dikey Masa)
Ekipman ağırlığı	600Kg

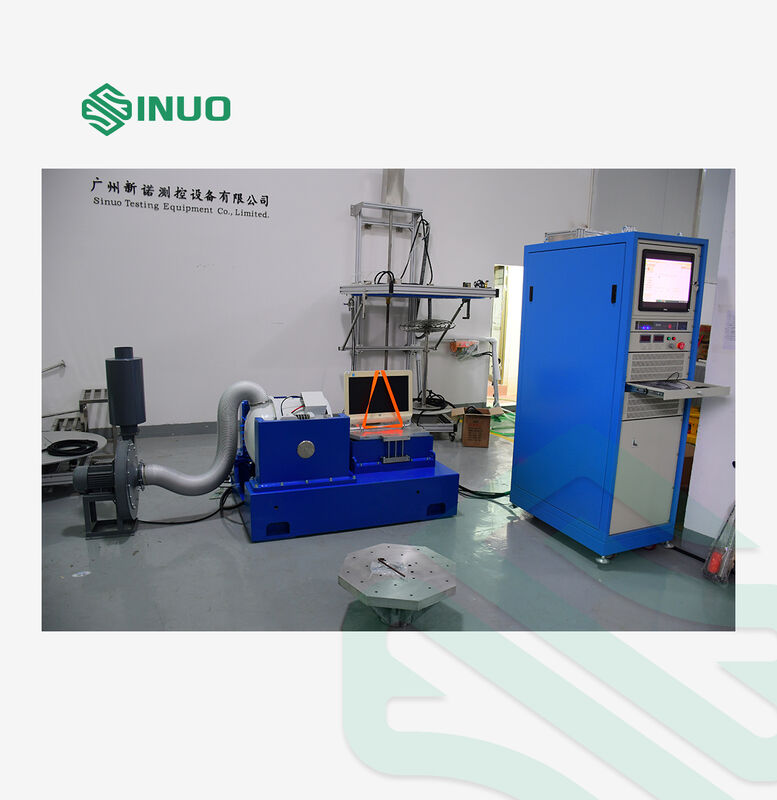

Sistem Bileşenleri	Bileşen

Açıklama

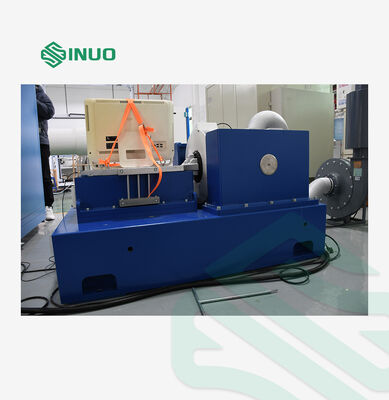

Titreşim Jeneratörü	Çift yataklı kılavuzlu A03S15 elektromanyetik uyarıcı
Güç Amplifikatörü	LA3K dijital anahtarlama (IGBT, 3 kVA)
Kontrolcü	VCSusb-2, 2 giriş / 1 çıkış kanallı
Genişletme Tablaları	VT60 dikey (600×600 mm) + HG60 yatay yağ filmi kaydırıcısı
Soğutma Fanı	B751 susturuculu (11 m³/dak)
Sensörler	2 × LTE C04A07 ivmeölçer (50 mV/g, 1-8000 Hz)
Kontrol PC'si	Endüstriyel bilgisayar, çift dilli yazılım
Aksesuarlar	Kablolar, alet çantası, kelepçeler, kılavuzlar, kalibrasyon sertifikası

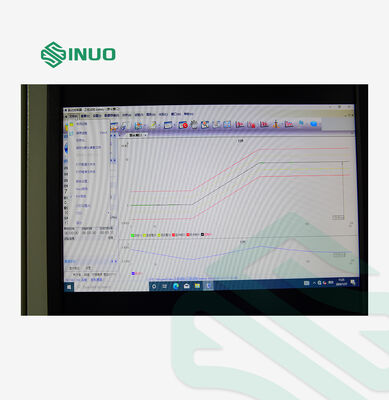

Dijital Titreşim Kontrol Cihazı Fonksiyonları	Rastgele Kontrol

Kullanıcı tanımlı güç spektrumu diyagramına (hedef spektrum düzenleyici tarafından oluşturulan) göre, rastgele kontrol transfer fonksiyonu eşitleme yöntemini kullanır. Gerçek zamanlı ve doğru çok kanallı kapalı döngü kontrolünü hızlı bir şekilde uygulamak için sürekli olarak Gauss rastgele sinyalleri çıkarır. Dahili adaptif kontrol algoritmaları, sistem doğrusal olmama durumlarına, rezonans frekansına ve yük değişikliklerine hızlı tepki verir.

Frekans aralığı: 0~4800Hz, 18750Hz'e genişletilebilir

Çözünürlük: 100, 200, 400, 800, 1600, 3200 spektral çizgi

Kontrol gücü aralığı: >90dB
Kontrol stratejisi: tek kanal kontrolü, ağırlıklı ortalama, maksimum değer, minimum değer
Sinüs Kontrolü
Sinüs, sinüs dalga formunun genliği üzerinde kontrol sağlayan analog kalitesinde sinüs ve sinüs tarama sinyalleri sağlar. Durma büyüklüğü, durma frekansı ayarlanabilir ve durma süresi, sinüzoidal sinyalin zamanı veya döngü sayısı ayarlanarak belirlenebilir.

Frekans aralığı: 1Hz~5000Hz, 10000Hz'e genişletilebilir

Kapalı döngü süresi: 5ms

Harmonik bozulma:
<-100dB
Tarama modu: doğrusal frekans tarama 0~6000 Hz/dak | Logaritmik tarama 0~100 Oct/dakTarama yönü: yukarı, aşağı
Tarama süresi: tarama sayısı veya test süresi olarak ayarlanabilir
Klasik Şok
Transfer fonksiyonu eşitleme yöntemini benimser, yarım sinüs dalgası, çan dalgası, dikdörtgen dalga, yamuk dalga, ön tepe testere dişi dalgası, arka tepe testere dişi dalgası, üçgen dalgayı destekler. Kullanıcılar ayrıca ihtiyaçlarına göre darbe tepe değerini girebilirler.

Darbe süresi 0.5 ila 3.000 mS

Maksimum analiz bant genişliği 18750Hz

Kare boyutu: 16384'e kadar
Standartları karşılar: MIL-STD-810 (ABD standardı), ISO standardı, kullanıcı tanımlı kesinti kontrol limiti
