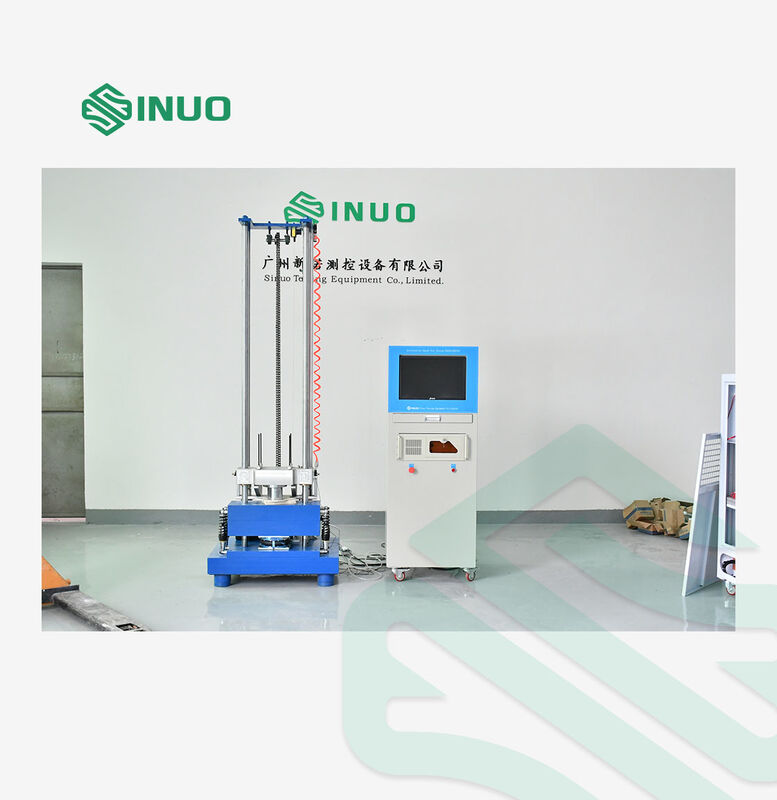

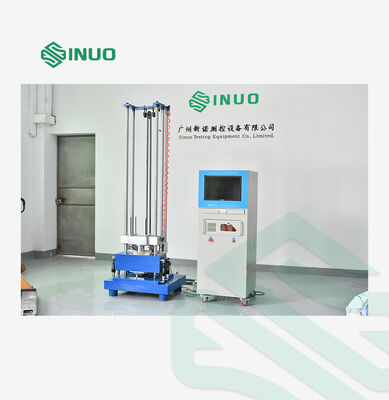

IEC-60068-2-27 Uyumlu Elektronik Mekanik Şok Denetleyicisi

IEC-60068-2-27 Uyumlu Elektronik Mekanik Şok Denetleyicisi

Marka Adı:	Sinuo
Model Numarası:	SN558-HSKT50
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 5 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maksimum Yük:

50kg

Tepe hızlanma:

15—650g

Nabız süresi:

1,5—30 ms

Giriş Kanalları:

2 Kanal

Güç Kaynağı:

Tek fazlı 220V ±%10

Basınçlı Hava:

0,5—0,8Mpa

Ambalaj bilgileri:

kontrplak

Yetenek temini:

Ayda 5 set

Vurgulamak:

IEC-60068-2-27 uyumlu şok testi

Elektronikler için mekanik şok tester

EV bataryası şok testi ekipmanları

Ürün Tanımı

IEC-60068-2-27 Uyumlu Elektronik Mekanik Şok Testörü

Uygulanan Standartlar:

IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 vb.

Ürün Bilgisi:

Bu makine, elektronik ürünler, havacılık, denizcilik, otomotiv bileşenleri ve ulaşım gibi alanlarda şok direnci testleri için uygundur.Yarım sinüs şok testleri yapabilir..

Sistem Kompozisyonu

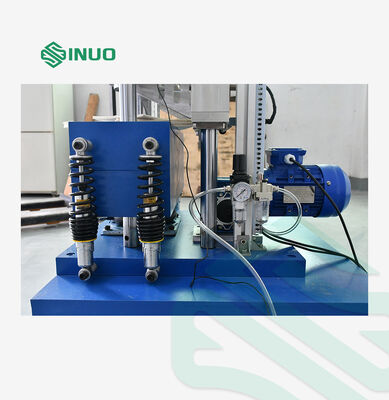

Yükseltme için dikey elektrik şok test sistemi dört parçadan oluşur: şok masası gövdesi, motor, ölçüm kontrol sistemi ve dalga şekli jeneratörü.Sistem kompozisyon diyagramı aşağıdaki gibi gösterilmiştir::

Çalışma prensibi

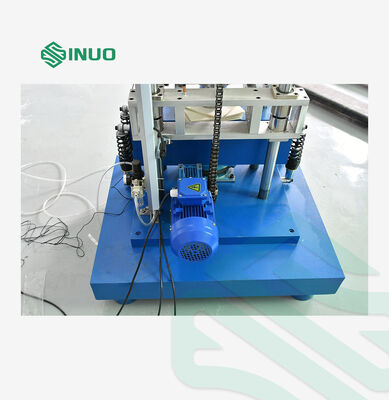

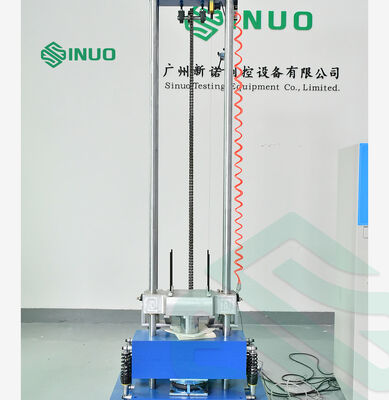

Motor, masayı önceden belirlenmiş bir yüksekliğe kaldırmak için bir zincir çalıştırır.

Tasarım Şeması

Uyumlu Hız Değişimi (Hesaplama Formülleri)

Yarım Sinüs (Yarı Sinüs Dalgası): △v=0.636AD×10^-3

Trapez şeklinde: △v=0.5AD×10^-3

Çakmak Dişi: △v=0.9AD×10⁻³

A = En yüksek hızlanma (g)

D = Şok Puls Süresi (ms)

Zirve Hızlandırma vs. Nabız Süresi Tablosu
En yüksek hızlanma A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Nabız süresi D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Teknik parametreler:

Platform Boyutu	500×500 mm
Platform malzemesi	Yüksek dayanıklılıklı alüminyum alaşımı
Maksimum Yük	50 kg
Zirve Hızlandırması	15 ‰ 650 g
Nabız süresi	1.5 ¢ 30 ms
Hızlandırma Masanın eşitsizliği	%20 kadar
Masaüstünün Çapraz oranı	%30'a kadar
Hızlandırma ve Nabız Toleransı	%20 kadar
Hız Değişimi Toleransı	%15'e kadar
Ekipman Boyutları	950 × 1250 × 2250 mm
Ekipmanın ağırlığı	2500 kg
Ölçüm Sistemi
Giriş Kanalları	2
Örnekleme oranı	192KHz
Girdi Türü	Voltaj / Şarj
Voltaj aralığı	-10V ~+10V
Bağlantı Modu	AC, DC, ICP
Şok Dalgası Biçimi	Yarım sinüs
İletişim Arayüzü	USB2.0
Standartları Destekler	GB, GJB, MIL-STD, kullanıcı tarafından tanımlanan özel standartlar
İşletim Sistemi	Microsoft Windows7/10
Sistem Hızlandırma Sensörü
Marka	YMK
Çıktı Türü	Şarj Modu
Duyarlılık:	3.93pC/g
Frekans aralığı	0.5 ∙ 12KHz
Hızlandırma aralığı	±2500g
Çalışma ortamı	-40~ +160°C
Ek Spesifikasyonlar
Güç kaynağı	Tek fazlı 220V ±10%
Sıkıştırılmış Hava	0.5 ¢0.8Mpa
Sıcaklık	NT1eğitim
Nemlilik	25°C<85RH%
