IEC 60529 Uyumlu IPX1~8 Endüstriyel ve Ev Aletleri için Su geçirmez Sınav Sistemi

Bu IPX1~8 su geçirmezlik test sistemi IEC 60529'a uygun:2013, ve IEC60335-1 15. maddesinde talep edilir. Bu sistem aşağıdakileri içerir:

Bu test cihazı dikey olarak düşen su damlalarına karşı korumayı doğrulamaktır. IEC60529 IPX1 ve IPX2 standartlarına uygun olarak tasarlanmış ve üretilmiştir.

1. Damla kutusunun yükseliş ve düşüşü motor tarafından kontrol edilir.
2. Kir filtresi için paslanmaz çelik ince filtre.
3. İğne suyunu üflemek için basınçlı hava kullanır, su reaktif maddeleri ve atmosferik engelleme iğnesini önler.
4. Paslanmaz çelik genel tıbbi iğne nozu, satın almak kolay, paslanmak kolay değil.
5. İğne nozel ve iğne nozel koltuğu, yumru bağlantısı kullanılarak, araç olmadan kolayca değiştirilebilir, iğne nozeline yapılan bireysel hasar kolayca hızlıca değiştirilebilir.

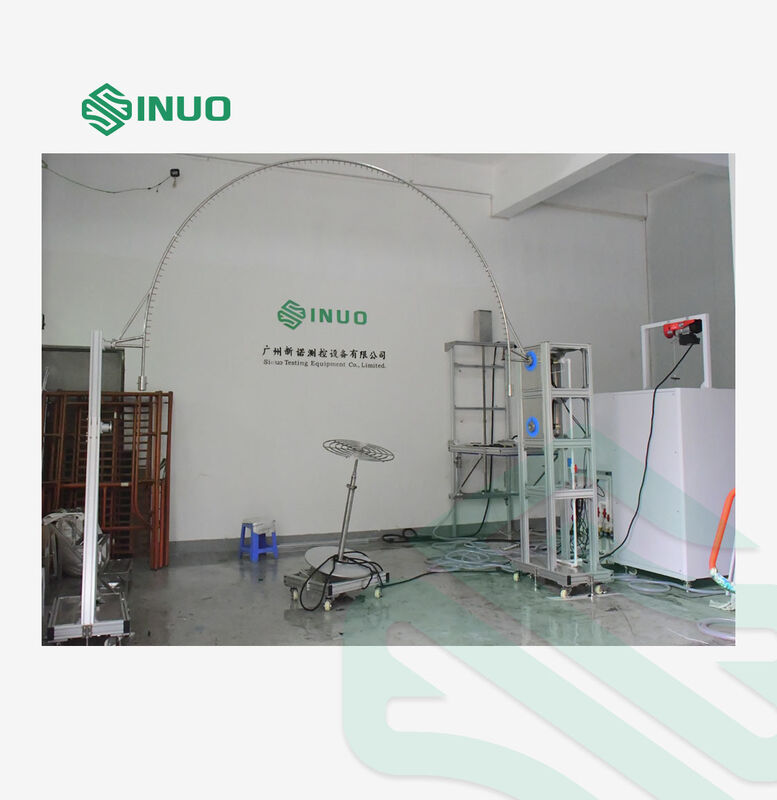

Salınımlı boru testi, IEC60529 IPX3 ve IPX4 standart gereksinimlerine uygun olarak tasarlanmış ve üretilmiştir.Bu aygıtın salınımlı boru kısmı ayarlanabilir hız motoru ve devre bağlantısı mekanizması ile kontrol edilirBu aygıt, makine ayarlama açısı ile standart tarafından istenen hızla ±60°'dan ±175°'ya bir başka yere döner.Yapı istikrarlıdır ve dayanıklıdır.90° dönüşü sağlayabilen bir devre çevirme masası ile işbirliği yapmaktadır.

- Hayır, hayır.	Ürün	Parametreler
1	Su temini	Su akışı hızı> 10L/min±5% temiz su dahil edilmeden. Bu cihaz temiz su filtreleme ünitesi ile donatılmıştır
2	Salınım borusunun boyutu	Standart olarak R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm salınımlı borular, paslanmaz çelikten yapılmıştır
3	İğne deliği	Φ0,4 mm
4	İki deliğin iç açısı	IPX3:120°; IPX4:180°
5	Salınımlı tüp salınım açısı	Maks. ±175° önceden ayarlanabilir (Not: standart IPX3:120°; IPX4:360° gerektirir, ancak test sırasında salıncak tüpün altında döngüleme masası olduğundan, eğer döngüleme masası olmadan gerçek test sırasında 360° elde edilemez.o zaman 360° elde edilebilir)
6	Swing hızı	IPX3: 4s/zaman (2×120°); IPX4: 12s/zaman (2×360°);
7	Su akışı	Sendelemin boyutuna ve iğne deliklerinin sayısına göre ayarlanabilir (0,07 L/dakikada delik başına)
8	Test süresi	0.01S99 saat 59 dakika, önceden ayarlanabilir
9	Basınç ölçer	0~0.25MPa
10	Alan gereksinimleri	Özel IP su geçirmez test odası, zemin aydınlatma ile düz olmalıdır 10Ekipman için kullanılan su geçirmez bir sızıntı anahtarı (veya priz). İyi bir akış ve drenaj fonksiyonuna sahip.
11	Bölge	Dönüşüm tüpüne göre seçilen

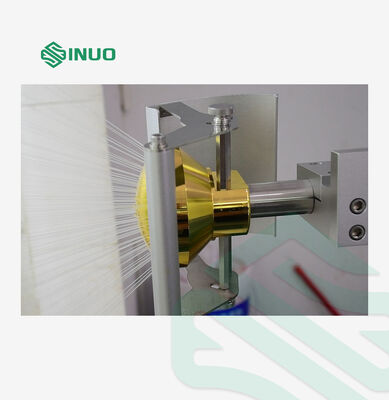

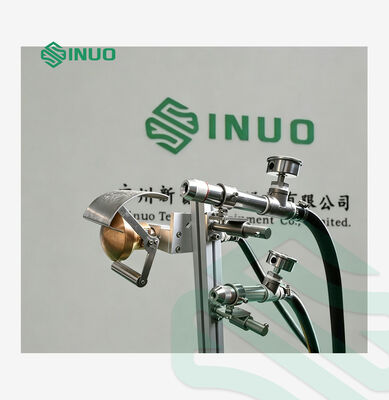

püskürtme nozel, IEC60529 IPX3 ve IPX4 uyarınca tasarlanmış ve üretilmiştir.Elde tutulan püskürtme nozel, el ile kullanılır..

IPX3 ve IPX4 arasındaki fark, IPX4 testinde defleyi kaldırılmasıdır.

hortum nozel IEC60529 IPX5 ve IPX6 uyarınca tasarlanmış ve üretilmiştir.

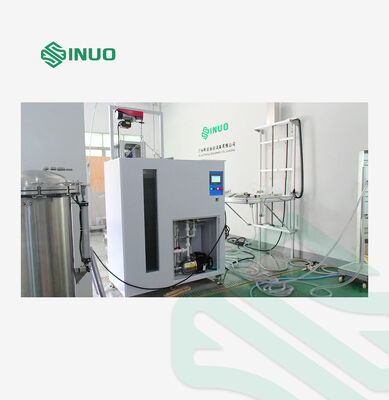

Akıllı su kaynağı ve kontrol sistemi, IPX1 ~ 8 cihazına su sağlamak ve tüm test süreçlerini kontrol etmek için kullanılır, aynı zamanda IPX7 daldırma odası olarak da kullanılır.

1Akıllı su temini ve kontrol sistemi aşağıdakilere uygulanabilir:

(a) IPX1~IPX6 su geçirmezliği testi için su temini

(b) IPX7 su daldırma testi

(c) IPX8 su geçirmezlik testi için su depolaması

(d) Tüm su geçirmez ekipman için otomatik kontrol

2.Su kaynağı yöntemi: sabit sıcaklık su kaynağı, sabit akış suyu kaynağı.

3Su kaynağı kontrol süreci: Kullanıcının suyu önceden ayarladıktan sonrasıcaklık değeri,dokunmatik ekranda su akışı değeri,sıcaklık kontrol sistemi,Elektronik sayaçlar gerçek zamanlı olarak akım değerlerini izler, değerleri veri dönüşümü ile PLC'ye okur, ardından frekans dönüştürücü ile pompanın dönüşüm hızını otomatik olarak ayarlar.

4.Su sıcaklığı kontrolü: PID sistemi otomatik olarak su sıcaklığını kontrol eder ve algılar, aralığı: oda sıcaklığı ~ 65 °C (± 3 °C).

5.Büyük akış ve küçük akış iki yönlü su kaynağı vardır.

6Büyük akışlı su kaynağı:

(a) IPX5~IPX6 güçlü su püskürtme testi ve IPX8 su enjeksiyonu için geçerlidir.

(b) Akış aralığı: 10~100L/min

(c) Akış doğruluğu: ± 0,5L/dakikada

(d) Akışölçer: türbin akışölçeri

e) Su pompası: paslanmaz çelik santrifüj pompası

7Küçük akışlı su temini:

(a)IPX1~IPX4 su geçirmezliği testine uygulanır.

(b)Akış aralığı: 1~10L/dakikada

(c)Akış doğruluğu: ± 0,5L/dakika

Akışölçer: türbin akışölçeri

(d)Su pompası: paslanmaz çelik santrifüj pompası

8Su deposu:

(a)IPX5 ~ IPX6 güçlü su püskürtme testi, IPX8 su enjeksiyonu, IPX7 daldırma için uygulanabilir

(b)Hacim: Yaklaşık 500L

(c)Boyut: W600mmXD650mmXH1500mm

(d)Gözlem penceresi: sertleştirilmiş cam penceresi

(e)Gözlem penceresinin boyutu: W200mmXH1250mm

(f)Derinlik ölçer: paslanmaz çelik

(g)Derinlik ölçer yüksekliği: 1200mm, doğruluk1mm

(h)Sıvı seviyesi kontrolü: yüzer anahtar + taşma borusu

9. IPX7 daldırma otomatik kaldırma desteği

(a)Kaldırma mesafesi:0~1200mm

(b)Savunma boyutu: L400mmXW400mm

(c)Taşıntının yük ağırlığı: 100kg

10. IPX8 kontrolü

(a)Basınç aralığı: 0~0.6Mpa

(b)Zaman aralığı: 0~999999s

11- Kontrol dolabı:

(a)Akış algılama: elektronik akışölçer aracılığıyla akış sinyali geri bildirimi

(b)Akış ayarları: dokunmatik ekranda ayarlandı

(c)Sıcaklık algılama: PID

(d)Kontrolör: Mitsubishi PLC

(e)Arkadaşça arayüz: 7 inç, renkli dokunmatik ekran

(f)Kontrol Fonksiyonu: sabit sıcaklıklı su kaynağı, sabit akış suyu kaynağı, sabit basınçlı su kaynağı ve test süresi kontrolü.

(g)Koruma fonksiyonu: sızıntı koruma, aşırı yük koruma, kısa devre koruma

12Filtre: paslanmaz çelik kabuk, ince filtre çekirdeği

13Vücut malzemesi: endüstriyel alüminyum alaşımı

14Dış boyut: 1400mmX750mmX1600mm

15Güç kaynağı: Üç fazlı AC 380V, 50Hz

Derin daldırma tankı IEC60529 IPX8 uyarınca tasarlanmış ve üretilmiştir.

1. Basınçlı kap: paslanmaz çelik tank, çapı 0,6 metre, yüksekliği 1,2 metre.
2. Basınç ayar aralığı: 0 ~ 5bar (özelleştirilebilir).
3. Basınç sistemi: paslanmaz çelik pompası + frekans dönüştürücü.
4. Basınç ölçümünün doğruluğu: 0.25 derece, aralığı: 6 bar.
5. Test süresi: 0-99 dakika.
6. En yüksek sınır basıncı: 5 bar.
7. Basınç koruması: basınç anahtarı koruması.
8. 3/4 yüksek basınçlı çelik tel hortumu bağlantısı ile su kaynağı ekipmanına bağlanmak

Eğilebilir dönen aşama, IPX1 ~ IPX6 testi için gerekli aksesuardır.
