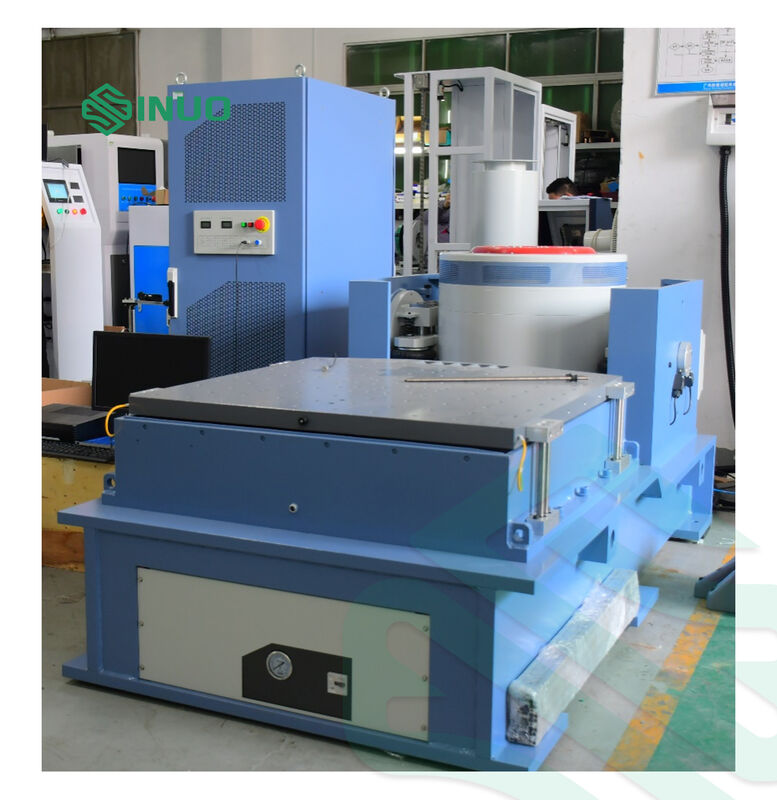

IEC & UN 38.3 Gelişmiş Titreşim Test Sistemi (3200kgf Kuvvetli)

IEC & UN 38.3 Gelişmiş Titreşim Test Sistemi, 3200 kgf Kuvvetli

Bu sistem, yüksek güçlü çıkışı hassas dijital kontrol ile birleştirerek laboratuvarlar ve üretim kalite güvence departmanları için eksiksiz bir anahtar teslim çözüm sunar.
Küresel Uyumluluğa Hazır: UN 38.3 (Madde 4.3), IEC 62133-1:2017 ve IEC 62133-2:2017 dahil olmak üzere titiz uluslararası standartları karşılamak üzere önceden yapılandırılmıştır.Yüksek İtme Kapasitesi:

 3.200 kgf sinüs/rastgele kuvvet sunar, 100G maksimum ivme ile ağır yükleri (400 kg'a kadar) test etme kapasitesine sahiptir.

Çok Yönlü Test Modları:

•  1 – 2.700 Hz frekans aralığında Sinüs Süpürme, Rastgele ve Klasik Şok testlerini destekler.Anahtar Sistem Bileşenleri ve Teknik Avantajlar

• 1. Elektromanyetik Uyarı Jeneratörü (A30S34)Sağlam Yapı:400 kgVerimli Soğutma:

•  Uzun süreli testler sırasında termal kararlılığı korumak için petekli hava kanalı ve düşük gürültülü fan tasarımı kullanır.Anahtar Özellikler: Maks. Deplasman 51 mm p-p; Hareketli bobin çapı Φ342 mm; Akı kaçağı <10 gauss.2. Dijital Anahtarlamalı Güç Amplifikatörü (LA30K)

Yüksek Verimlilik:

 Yüksek sinyal-gürültü oranı (>70dB) ve düşük distorsiyon için sinüzoidal frekans çarpımı PWM ile MOSFET/IGBT teknolojisi kullanır.

• Güç Çıkışı: Ekipmanınızı korumak için yerleşik servo korumalı (aşırı voltaj, aşırı akım, sıcaklık koruması) 40KVA çıkış.

• 3. Dijital Titreşim Kontrol Cihazı (VCSusb-2)Yüksek Hassasiyetli Kontrol:

•  24-bit ADC çözünürlüğe sahip 32-bit kayan noktalı DSP, PC'den bağımsız gerçek zamanlı kapalı döngü kontrolü sağlar.Kullanıcı Dostu Arayüz: 1 tıklamayla otomatik test raporu oluşturma (Word/PDF) ile Windows tabanlı yazılım.

Güvenlik Özellikleri:

•  Tam güç testinden önce ayarları doğrulamak için "Küçük Sinyal Önizlemesi" ve acil durdurma kilitleri içerir.4. Genişletme ve Fikstürleme

• Dikey Genişletme (VT100): 1000x1000mm magnezyum alaşımlı masa, sertleştirilmiş yüzey, 2.000 Hz'e kadar kullanılabilir.

Yatay Kaydırma Tablası (HG100):

•  Büyük veya düzensiz şekilli numuneler için ideal olan yüksek devrilme momenti kapasitesi için yağ filmi kaydırma tasarımı.Otomatik Merkezleme:

• Fotoelektrik sistem, hareketli bobinin yükleme ve boşaltma sırasında dengeli kalmasını sağlar.Detaylı Teknik Özellikler

• ParametreÖzellik

Maks. Sinüs/Rastgele Kuvvet

• 3.200 kgfMaks. Şok Kuvveti

• 6.400 kgfFrekans Aralığı

• 1 – 2.500 Hz (Jeneratör) / 4.800 Hz'e kadar (Kontrol Cihazı)Maks. Deplasman

  Bu sistem, yüksek güçlü çıkışı hassas dijital kontrol ile birleştirerek laboratuvarlar ve üretim kalite güvence departmanları için eksiksiz bir anahtar teslim çözüm sunar.
  Küresel Uyumluluğa Hazır: UN 38.3 (Madde 4.3), IEC 62133-1:2017 ve IEC 62133-2:2017 dahil olmak üzere titiz uluslararası standartları karşılamak üzere önceden yapılandırılmıştır.Yüksek İtme Kapasitesi:

  ---

   3.200 kgf sinüs/rastgele kuvvet sunar, 100G maksimum ivme ile ağır yükleri (400 kg'a kadar) test etme kapasitesine sahiptir.

  Çok Yönlü Test Modları:

  •  1 – 2.700 Hz frekans aralığında Sinüs Süpürme, Rastgele ve Klasik Şok testlerini destekler.Anahtar Sistem Bileşenleri ve Teknik Avantajlar

  • 1. Elektromanyetik Uyarı Jeneratörü (A30S34)Sağlam Yapı:400 kgVerimli Soğutma:

  •  Uzun süreli testler sırasında termal kararlılığı korumak için petekli hava kanalı ve düşük gürültülü fan tasarımı kullanır.Anahtar Özellikler: Maks. Deplasman 51 mm p-p; Hareketli bobin çapı Φ342 mm; Akı kaçağı <10 gauss.2. Dijital Anahtarlamalı Güç Amplifikatörü (LA30K)

  ---

  Yüksek Verimlilik:

   Yüksek sinyal-gürültü oranı (>70dB) ve düşük distorsiyon için sinüzoidal frekans çarpımı PWM ile MOSFET/IGBT teknolojisi kullanır.

  • Güç Çıkışı: Ekipmanınızı korumak için yerleşik servo korumalı (aşırı voltaj, aşırı akım, sıcaklık koruması) 40KVA çıkış.

  • 3. Dijital Titreşim Kontrol Cihazı (VCSusb-2)Yüksek Hassasiyetli Kontrol:

  •  24-bit ADC çözünürlüğe sahip 32-bit kayan noktalı DSP, PC'den bağımsız gerçek zamanlı kapalı döngü kontrolü sağlar.Kullanıcı Dostu Arayüz: 1 tıklamayla otomatik test raporu oluşturma (Word/PDF) ile Windows tabanlı yazılım.

  Güvenlik Özellikleri:

  •  Tam güç testinden önce ayarları doğrulamak için "Küçük Sinyal Önizlemesi" ve acil durdurma kilitleri içerir.4. Genişletme ve Fikstürleme

  • Dikey Genişletme (VT100): 1000x1000mm magnezyum alaşımlı masa, sertleştirilmiş yüzey, 2.000 Hz'e kadar kullanılabilir.

  Yatay Kaydırma Tablası (HG100):

  •  Büyük veya düzensiz şekilli numuneler için ideal olan yüksek devrilme momenti kapasitesi için yağ filmi kaydırma tasarımı.Otomatik Merkezleme:

  • Fotoelektrik sistem, hareketli bobinin yükleme ve boşaltma sırasında dengeli kalmasını sağlar.Detaylı Teknik Özellikler

  • ParametreÖzellik

  Maks. Sinüs/Rastgele Kuvvet

  • 3.200 kgfMaks. Şok Kuvveti

  • 6.400 kgfFrekans Aralığı

  • 1 – 2.500 Hz (Jeneratör) / 4.800 Hz'e kadar (Kontrol Cihazı)Maks. Deplasman

51 mm (tepeden tepeye)

Kalibre edilmiş sistem ivme sensörü

• T-tipi anahtar, altıgen anahtar, tornavida ve titreşimli basınç çubuğu kelepçesi
