Lityum-İyon Pil Değerlendirmesi İçin Yüksek Performanslı Harici Kısa Devre Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SN551
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maksimum yük akımı:

2000A (DC)

Yerleşik direnç:

20±5mΩ ve 80±20mΩ

İç hazne boyutu:

G650mm*D650mm*Y500mm

DC Tepki Süresi:

≤5μs

Voltaj toplama aralığı:

0~100V (DC)

Mevcut Edinme Oranı:

1 saat/s

Sıcaklık toplama aralığı:

0 ̊100°C

Sıcaklık toplama doğruluğu:

± 2 ℃

Ambalaj bilgileri:

İhracat ambalajı

Yetenek temini:

Ayda 10 Takım

Ürün Tanımı

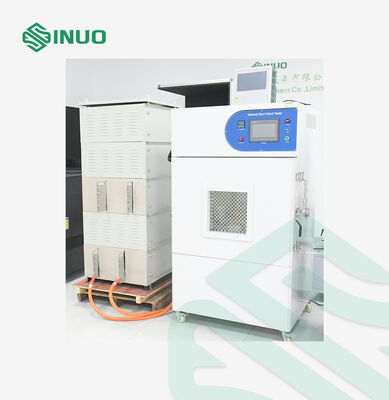

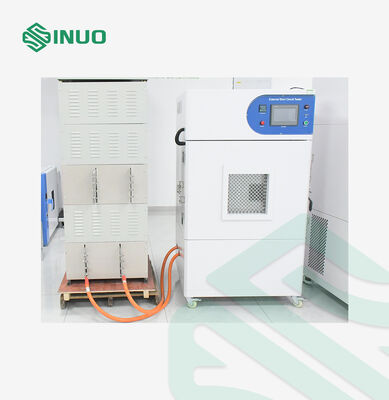

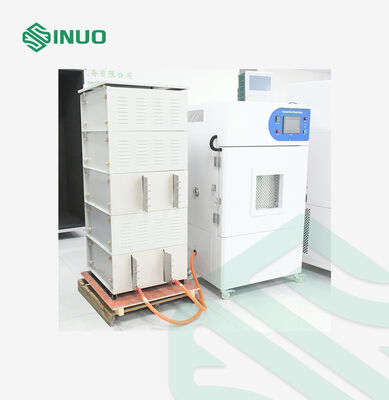

Lityum İyon Pil Değerlendirmesi için Yüksek Performanslı Harici Kısa Devre Test Cihazı

Uyumlu Standartlar ve Hükümler

UL 2580 madde 26, IEC62133-1:2017 madde 7.3.2, IEC62133-2:2017 madde 7.3.1 ve 7.3.2, IEC62133:2014 madde 7.3.2,8.3.1, 8.3.2, IEC60086-4 maddesi standartlarına uygundur. 6.5.1, IEC60086-4 madde 6.5.8 6.5.9 vb.

Ürüne Genel Bakış

Ekipman laboratuvara girdikten sonra ekipmanın ön, arka, sol ve sağ arasındaki mesafeyi ayarlayın, taban hizasını oluşturacak şekilde tesviye ayaklarını ayarlayın ve tekerlek kapaklarını sabitleyin.
Güç kablosunu cihaza bağlayın ve makineyi test edin. Yalnızca herhangi bir sorun olmadığında ürün testine girebilirsiniz.
Test parametrelerini ayarlayın, pili iç test kutusunun rafına yerleştirin, kapıyı kapatın ve testi başlatın.
Test sırasında test tamamlanana kadar kapı istenildiği gibi açılamaz. Gözlem süresi bittikten sonra aküyü kontrol etmek için kapı açılabilir.

Teknik Parametreler

İsim	Parametreler
Maks. yük akımı	2000A (DC)
DC yanıt süresi	≤5μs
Dahili direnç	20±5mΩ ve 80±20mΩ (İki set direnç, farklı standart gereksinimlerine göre manuel olarak değiştirilebilir)
İç oda boyutu	G650mmD650mmY500mm
Kontrol yöntemi	PLC ve Dokunmatik ekran
İç kutu malzemesi	Paslanmaz çelik
Sızdırmazlık şeridi	Korozyona dayanıklı silikon.
Sıcaklık kontrolü	Normal sıcaklık RT+10°C~100°C (önceden ayarlanabilir) Sıcaklık artış hızı 3°C/dak Sıcaklık kadranı 0,5°C Sıcaklık bütünlüğü: ±2°C
Test durdurma koşulu	1) Pil sıcaklığı zirve değerinin %20 altına düşer; 2) Kısa devre süresi
Pil yüzey sıcaklığı	Pil yüzey testi sırasında sıcaklık değişikliklerini izleyebilir

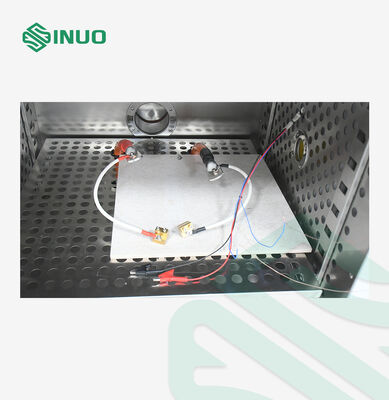

Numune rafı	Tek katta maksimum 30 kg yük taşıma kapasitesine sahip paslanmaz çelik SUS #201 delikli çelik plaka depolama rafı. Yükseklik aynı zamanda ayarlanabilir.
Hall elemanı mevcut sinyali toplar	Hall elemanları, kısa devre sistemi kısa devre olduğunda oluşan akımı toplamak için kullanılır, temas direncinin oluşmasını önler ve veri iletimi kararlı ve doğrudur;
Kurşun deliği	Kutunun sol tarafında test kablolarının geçmesi için 50mm çapında kurşun deliği bulunmaktadır.
Oda kapısı	Kapıyı sabitlemek için yüksek mukavemetli menteşeler kullanılır ve sabitlemek için kapıya en az 2 takım patlamaya dayanıklı kilit takılabilir.

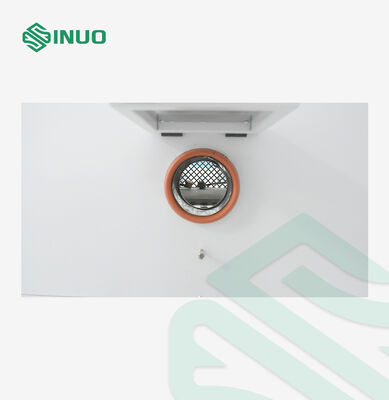

Patlamaya dayanıklı basınç tahliye cihazı	Egzoz, patlamaya dayanıklı ve basınç tahliye işlevine sahiptir. Koruyucu kutunun arka tarafında mıknatıslı adsorbe edilmiş bir basınç tahliye kapısı bulunur (300*300mm). Güçlü hava akışı çarptığında, patlamanın etkisini azaltmak için basınç tahliye kapısı otomatik olarak açılır ve kapanır.
Aydınlatma	Test odası kapısı, test odasındaki test koşullarının kolayca görülebilmesi için yüksek parlaklıkta LED aydınlatma ile tasarlanmıştır.
