IEC 61851-23 Ed.2 EVSE Side B Kablo Montajı Anchorage Dehşet Çekimi Deneme Ekipmanı

IEC 61851-23 Ed.2 EVSE Side B Kablo Montajı Anchorage Dehşet Çekimi Deneme Ekipmanı

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Tork uygulamak:

0.6N • m, 0.7N • m, 1.4N • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m özellikleri ， Ağırlıkların üs

Çekme Uygulama:

Ağırlıkların üst üste binmesi ile gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarıyla

Gerilme frekansı:

1 saat/s

Tork tekerleği:

R100mm (ф200mm) ± 0.5mm

Tork Uygulama Süresi:

0-99H59M59S

Çekme Bisikletleri:

1-999999 döngü

Elektrik kesintisi koruması:

Güçlendirme Veri Depolama Bellek İşlevi ile

Kontrol İşlem Modu:

PLC otomatik kontrol, dokunmatik ekran çalışması

Ambalaj bilgileri:

Kontrplak kutusu

Yetenek temini:

20 set/ay

Vurgulamak:

Anchorage Gerginlik Çekimi Deneme Ekipmanı

IEC 61851-23 EVSE Test Ekipmanı

Ürün Tanımı

IEC 61851-23 Ed.2 EVSE Side B Kablo Montajı Anchorage Dehşet Çekimi Deneme Ekipmanı

IEC 61851-23 EV şarj istasyonları kablo demirleme test sistemi EVSE Kablo çekme ve tork test ekipmanları

Uygunluk Standartları

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

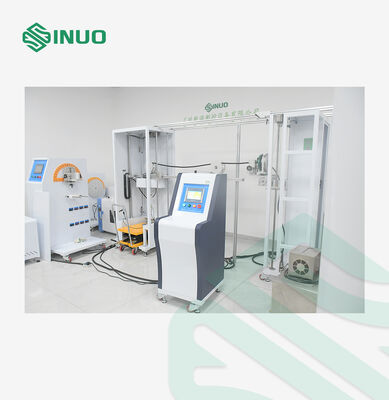

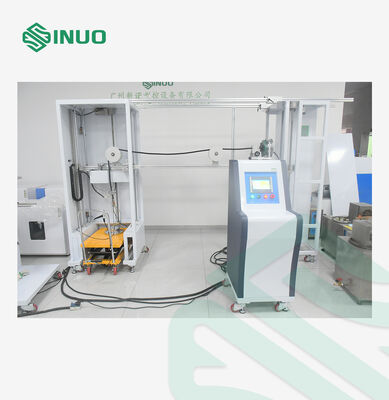

Ürün Genel Görünümü

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationIEC 61851-23'e sıkı bir şekilde uyarak geliştirilmiştir:2023Madde 11.6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.

SNQC1007B, PLC tabanlı akıllı kontrol, motorlu kuvvet uygulaması ve hassas ağırlık yükleme özelliğine sahiptir.ve mükemmel test tekrar edilebilirliğiTest parametreleri, farklı kablo boyutlarına ve test gereksinimlerine uyum sağlamak için esnek bir şekilde yapılandırılabilir.Güçlü bir mekanik yapı ve sezgisel bir dokunmatik ekran insan-makine arayüzü, verimli ve kullanıcı dostu bir işletim sağlar, hatta ilk kez kullananlar için bile.

Normal kullanım sırasında şarj kablolarına uygulanan gerçek dünya çekim ve büküm gerginliklerini doğru bir şekilde simüle ederek,Bu cihaz, üreticilerin sıkı uluslararası güvenlik gereksinimlerine uygunluğunu doğrulamasına yardımcı olur.Sertifikasyon risklerini azaltırken ve test verimliliğini artırırken daha güvenli, daha güvenilir ve tamamen uyumlu EV şarj altyapısının geliştirilmesini destekler.

Teknik özellikler

Test İçeriği	EV şarj istasyonu B tarafı kablo montajı demirleme gerginlik giderme test cihazı
Ekipman Yapısı Şeması
Kontrol İşlem Modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Döner uygulaması	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılar.
Sürüş Modu	Elektrikli
Çekim kuvveti uygulanması	160N, 200N, 240N, 250N, 500N özelliklerini karşılar, ağırlıkların üst üste konması ile gerçekleştirilir.
Çekiş Döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür

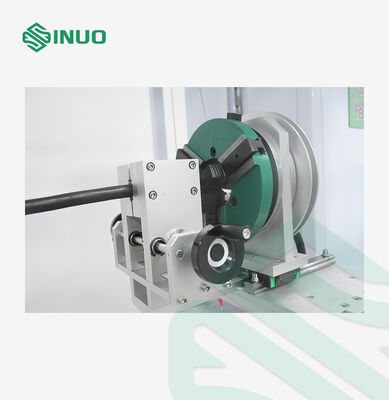

Döner Çarkı	R100mm(Ф200mm) ±0,5mm
Çekim Frekansı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Dökme	Evrensel sıkıştırıcı, bir set
Döngü uygulama süresi	0-99H59M59S, önceden ayarlanabilir
Güç Arızası Koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Ek Yapılandırma	Aygıt, 500 ila 1200 mm arasında ayarlanabilir bir sabitleme yüksekliğine sahiptir (yani kablo çıkış pozisyonu),farklı kablo çıkış pozisyonlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasına izin verir.
Ağırlık Eşleşmesi Seçim Tablosu

Ürün Ayrıntıları
