EVSE Kablo Bağlama Deneme Ekipmanı, 160N-500N çekim kuvveti ve 0.6N•m-16.3N•m tork testi için PLC otomatik kontrolü ile

EVSE Kablo Bağlama Deneme Ekipmanı, 160N-500N çekim kuvveti ve 0.6N•m-16.3N•m tork testi için PLC otomatik kontrolü ile

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Tork uygulamak:

0.6N • m, 0.7N • m, 1.4N • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m özellikleri ， Ağırlıkların üs

Çekme Uygulama:

Ağırlıkların üst üste binmesi ile gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarıyla

Gerilme frekansı:

1 saat/s

Tork tekerleği:

R100mm (ф200mm) ± 0.5mm

Tork Uygulama Süresi:

0-99H59M59S

Çekme Bisikletleri:

1-999999 döngü

Elektrik kesintisi koruması:

Güçlendirme Veri Depolama Bellek İşlevi ile

Kontrol İşlem Modu:

PLC otomatik kontrol, dokunmatik ekran çalışması

Ambalaj bilgileri:

Kontrplak kutusu

Yetenek temini:

20 set/ay

Vurgulamak:

PLC Otomatik Kontrol EVSE Test Cihazları

160N-500N Çekme Kuvveti Kablo Ankraj Test Sistemi

0.6N•m-16.3N•m Torque EVSE Testing Equipment

Ürün Tanımı

EV AC/DC şarj istasyonu kablo testi EVSE Kablo demirleme test ekipmanları

IEC 61851-23 Kablo Bağlama Test Sistemi EVSE Kablo Çekme ve Döner Test Ekipmanı

Uygunluk Standartları

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

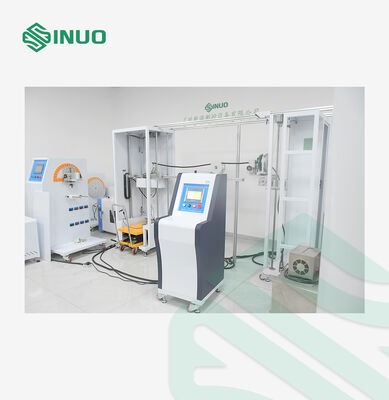

Ürün Genel Görünümü

Kablo Bağlantısı Çekim Gücü ve Döner Test Aparatı (Model SNQC1007B), güvenilir EVSE uyumluluğunu arayan üreticiler ve laboratuvarlar için tasarlanmış yüksek hassasiyetli bir test çözümüdür.IEC 61851-23 uyarınca sıkı bir şekilde geliştirilmiştir.2023 maddesinin 11. maddesi.6.102, bu sistem, EV AC/DC şarj istasyonu kablolarının ve demirleme yapılarının belirli germe kuvvetlerine ve torklarına, yer değiştirme sınırlarını aşmadan dayanabileceklerini değerlendirir.

PLC akıllı kontrolü, motorlu güç uygulaması ve hassas ağırlık yükü ile donatılmış olan SNQC1007B, istikrarlı, tekrarlanabilir ve son derece doğru test sonuçları sunar.Özelleştirilebilir parametreleri, dayanıklı mekanik yapı ve sezgisel dokunmatik ekran arayüzü, ilk kez kullanıcılar için bile çalışmayı kolaylaştırır.

Bu cihaz, gerçek dünyadaki çekme ve bükme koşullarını gerçekçi bir şekilde simüle ederek, şarj istasyonlarının sıkı uluslararası güvenlik standartlarına uygun olmasını sağlar.daha güvenilir, ve tamamen uyumlu EV şarj altyapısı.

Teknik özellikler

Test İçeriği	EV şarj istasyonu kablo çekme ve tork testleri
Ekipman Yapısı Şeması
Kontrol İşlem Modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Döner uygulaması	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılar.
Sürüş Modu	Elektrikli
Çekim kuvveti uygulanması	160N, 200N, 240N, 250N, 500N özelliklerini karşılar, ağırlıkların üst üste konması ile gerçekleştirilir.
Çekiş Döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür

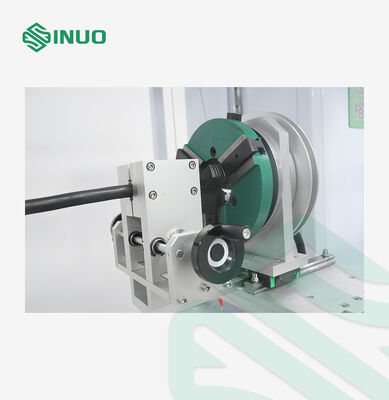

Döner Çarkı	R100mm(Ф200mm) ±0,5mm
Çekim Frekansı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Dökme	Evrensel sıkıştırıcı, bir set
Döngü uygulama süresi	0-99H59M59S, önceden ayarlanabilir
Güç Arızası Koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Ek Yapılandırma	Aygıt, 500 ila 1200 mm arasında ayarlanabilir bir sabitleme yüksekliğine sahiptir (yani kablo çıkış pozisyonu),farklı kablo çıkış pozisyonlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasına izin verir.
