IEC 61851-23 Kablo Bağlama Test Sistemi EVSE Kablo Çekme ve Döner Test Ekipmanı

IEC 61851-23 Kablo Bağlama Test Sistemi EVSE Kablo Çekme ve Döner Test Ekipmanı

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Çekme Uygulama:

Ağırlıkların üst üste binmesi ile gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarıyla

Tork uygulamak:

0.6N • m, 0.7N • m, 1.4N • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m özellikleri ， Ağırlıkların üs

Tork tekerleği:

R100mm (ф200mm) ± 0.5mm

Gerilme frekansı:

1 saat/s

Çekme Bisikletleri:

1-999999 döngü

Tork Uygulama Süresi:

0-99H59M59S

Kontrol İşlem Modu:

PLC otomatik kontrol, dokunmatik ekran çalışması

Elektrik kesintisi koruması:

Güçlendirme Veri Depolama Bellek İşlevi ile

Ambalaj bilgileri:

Kontrplak kutusu

Yetenek temini:

20 set/ay

Ürün Tanımı

IEC 61851-23 Kablo Bağlama Test Sistemi EVSE Kablo Çekme ve Döner Test Ekipmanı

Uygulanan Standartlar ve Koşullar

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

ÜrünGörüş

Kablo Bağlantısı Çekim Gücü ve Döner Test Aparatı (Model SNQC1007B), güvenilir EVSE uyumluluğunu arayan üreticiler ve laboratuvarlar için tasarlanmış yüksek hassasiyetli bir test çözümüdür.IEC 61851-23 uyarınca sıkı bir şekilde geliştirilmiştir.2023 maddesinin 11. maddesi.6.102, bu sistem, EV AC/DC şarj istasyonu kablolarının ve demirleme yapılarının belirli germe kuvvetlerine ve torklarına, yer değiştirme sınırlarını aşmadan dayanabileceklerini değerlendirir.

PLC akıllı kontrolü, motorlu güç uygulaması ve hassas ağırlık yükü ile donatılmış olan SNQC1007B, istikrarlı, tekrarlanabilir ve son derece doğru test sonuçları sunar.Özelleştirilebilir parametreleri, dayanıklı mekanik yapı ve sezgisel dokunmatik ekran arayüzü, ilk kez kullanıcılar için bile çalışmayı kolaylaştırır.

Bu cihaz, gerçek dünyadaki çekme ve bükme koşullarını gerçekçi bir şekilde simüle ederek, şarj istasyonlarının sıkı uluslararası güvenlik standartlarına uygun olmasını sağlar.daha güvenilir, ve tamamen uyumlu EV şarj altyapısı.

Teknik parametreler

Test içeriği	EV şarj istasyonu kablo çekme ve tork testleri
Ekipman yapısı şeması
Kontrol işleme modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Döngü uygulanır	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir
Sürüş modu	Elektrikli
Çek, uygula.	160N, 200N, 240N, 250N, 500N özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir.
Çekim döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür

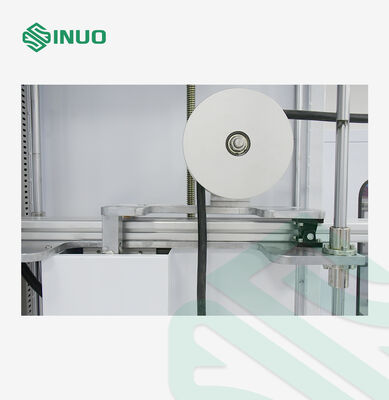

Döner tekerleği	R100mm(Ф200mm) ±0,5mm
Çekim sıklığı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.

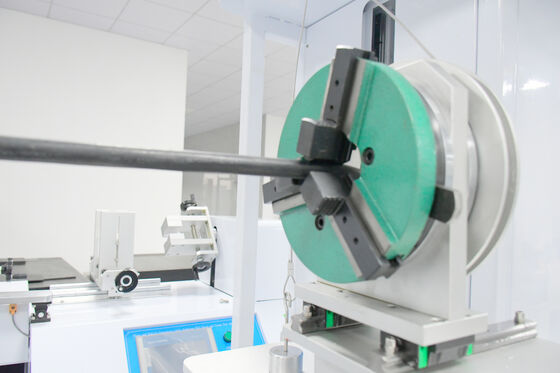

Dökme	Evrensel sıkıştırıcı, bir set
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir.
Güç arızası koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Ek yapılandırma	Aygıt, 500 ila 1200 mm arasında ayarlanabilir bir sabitleme yüksekliğine sahiptir (yani kablo çıkış pozisyonu),farklı kablo çıkış pozisyonlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasına izin verir.
Ağırlık eşleştirme seçimi tablosu

Ayrıntılar

IEC 61851-23 Kablo Bağlama Test Sistemi EVSE Kablo Çekme ve Döner Test Ekipmanı 2
