Batarya ezme ve tırnak penetrasyon testi odası Batarya güvenlik testi ekipmanları 300kN

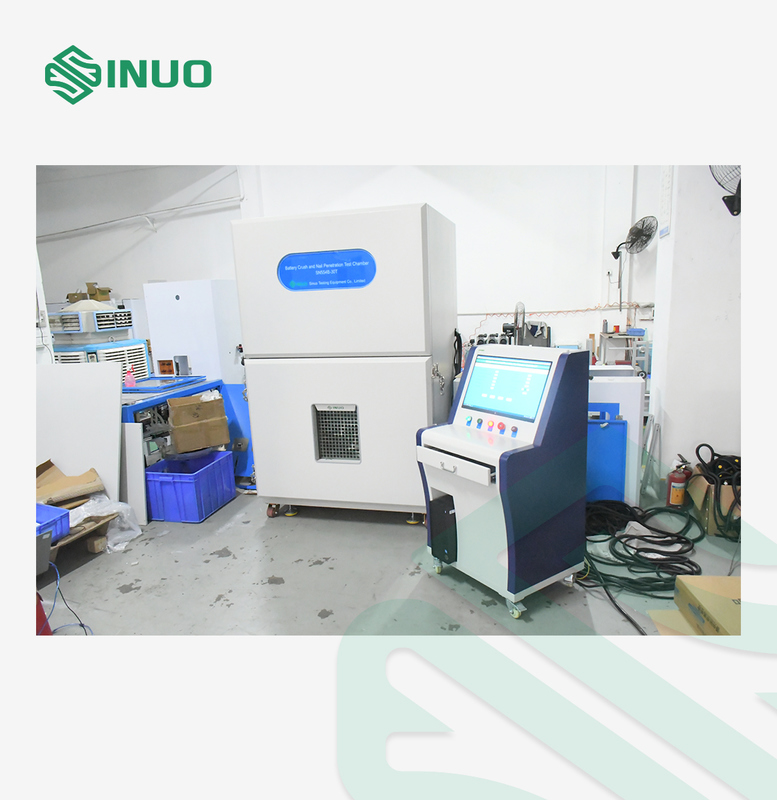

Pil Batarya Ezme ve Çivi Penetrasyon Test Odası Pil Güvenlik Test Ekipmanı 300kN

Uyumlu Standartlar ve Maddeler

SAE J2464 Standardına Uygundur (Madde 4.3.3.1: Penetrasyon Testi; Madde 4.3.6.1: Ezme Testi), AIS 038 ezme testi sayfa no. 79/106 cl.no. 3.2, Çivi penetrasyon testi sayfa no. 101/106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, vb.

Ekipmana Genel Bakış

1. Test yazılımı bir voltaj toplama fonksiyonuna sahiptir: Tek pilin test gereksinimlerine göre, pil kabuğu kırılana veya pil kısa devre yapana kadar (pilin iç voltajı 0V olur), test sırasında pil voltajındaki değişim otomatik olarak toplanacaktır. Voltaj sıfır olduğunda, ekipman testi otomatik olarak durdurur.

2. Güç pilinin test gereksinimlerine göre: Test sistemi önce pil modülünün boyutunun %30'una kadar sıkıştırabilir (yani, deformasyon). Veya belirli bir basınç değeri ayarlayın (örneğin, ekstrüzyon kuvveti 20kN'dir). Ekstrüzyon testi ayarlanan kuvvet değerine ulaştığında ve ayarlanan basınç tutma süresi de dolduğunda, ekipman testi durdurur.

3. Numune, basınç, deformasyon ve voltajın üç koşulundan herhangi birine göre test edilebilir.

4. Üç test modu, herhangi bir koşul kombinasyonu için kontrol değişkenleri olarak kullanılabilir. Yani, aynı anda üç veya iki test koşulu ayarlanabilir. Koşullardan herhangi biri karşılanırsa, cihaz testi durduracaktır.

5. Test sistemi, test sırasındaki hızı görüntüleyebilir. Test için gerekli test hızı da bilgisayar yazılımında ayarlanabilir.

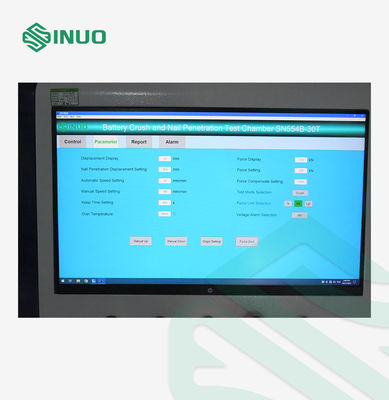

6. Bilgisayar işletim sistemi windows iletişim kutusunda işlenir. Tablo modu kendiniz planlanabilir. Test verileri tüm süreç boyunca kaydedilir. Kaydetme, karşılaştırma ve izleme işlevleri sağlar.

7. Özel test kontrol anakartı aynı anda kuvvet, yer değiştirme ve voltaj kaydedebilir. Kontrol anakartı, bilgisayara gerçek zamanlı olarak talimatlar gönderecek ve kontrol arayüzü, ekstrüzyon kuvvetini, sıcaklığı, voltajı, hızı ve deformasyonu gerçek zamanlı olarak kaydedecek ve izleyecektir. Rapor oluşturmak veya verileri doğrudan dışa aktarmak için uygundur. Kontrol anakartının kullanımı kolaydır.

8. Test sırasında, test fonksiyonu voltaj sinyalleri toplanarak kontrol edilebilir. Pil testi sırasında voltaj değişecektir. Test sistemine belirtilen bir voltaj değeri girin ve sistem bir sinyal verir. Ayarlanan voltaj değerine ulaşıldığında ekstrüzyon testi durur.

Teknik Parametreler

Kullanıcı pil hücresi boyutu	Maksimum boyut (uzunluk x genişlik x yükseklik): 300*300*250mm, ağırlık: 18kg-30kg
Test alanı	1000×1000×1000mm (genişlik, derinlik ve yükseklik)

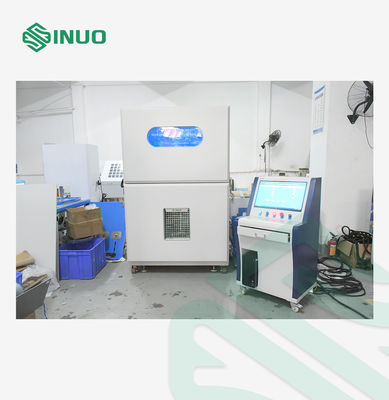

Boyutlar	1200×1500×1850mm (genişlik, derinlik ve yükseklik, gerçek tasarıma tabidir)
Ekipman yapısı	Kutu tipi yapı
Duman egzoz portu	Duman egzoz portu çapı 100mm'dir
Test deliği	Her iki tarafta 50mm'lik bir delik açılır
Kontrol yöntemi	Uzaktan bilgisayar kontrolü, mesafe ≥10m
Tahrik yöntemi	Servo Motor + Elektrikli silindir tahriki
Basınç aralığı	1～300kN, sensör maksimum aralığı 306kN
Basınç doğruluğu	±%1FS
Basınç çözünürlüğü	0.01kN
Basınç tutma süresi	0~99dk59s, ayarlanabilir
Ezme akupunktur hızı	0.1-83mm/s (ayarlanabilir)
Hız doğruluğu	0.1mm/s~5mm/s, doğruluk ±0.05mm/s; 5mm/s~83mm/s, doğruluk ±0.1mm/s
Hız çözünürlüğü	≤0.01mm/s
Yer değiştirme	0～300mm
Yer değiştirme doğruluğu	±0.1mm

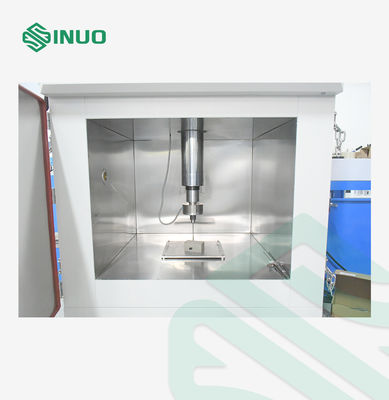

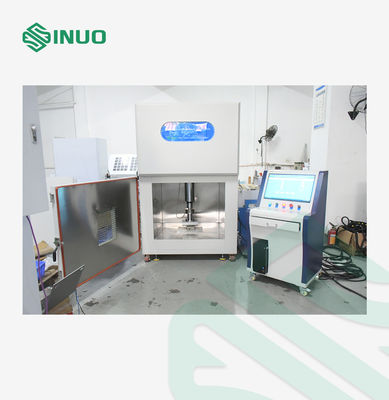

Çelik iğne	1) Özellikler: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Uzunluk: L=200mm 3) Malzeme:Çeliğin Isıl İşlemi 4) Açı: 45°~60° 5) Miktar: Her birinden 2 adet
Ezme iğnesi yönü	Yukarıdan aşağıya doğru ezme ve akupunktur

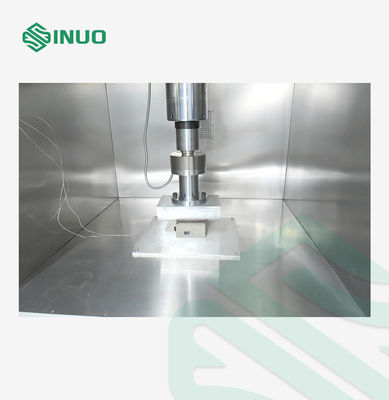

Ezme başlığı	1, R75*250mm yarı silindir, sökülmesi kolaydır. 2, 2R75*250mm yarı silindir, sökülmesi kolaydır.
Düz ezme başlığı	Düz bir ezme başlığı ile 1. Yarı silindir ezme başlığı: yarıçapı 100mm'dir, yani R100mm * 250mm. (Müşterinin ihtiyacına göre özelleştirin) 2. Düz ezme başlığı.
İğne fikstürü
Kuvvet göstergesi	Bilgisayar ekranı
Sensör çözünürlüğü	1／10000
Birim dönüşümü	Kgf, N, kN
Sıcaklık toplama sistemi	Sıcaklık toplama aralığı 0～+1000℃
	Sıcaklık çözünürlüğü: 0.1℃
	Sıcaklık ölçüm doğruluğu: ±0.5℃
	Sıcaklık toplama kanalı: 2 kanal
	Sıcaklık toplama sıklığı: 100ms
Voltaj toplama sistemi	Voltaj toplama aralığı: 0~100V
	Voltaj toplama doğruluğu: ≤±%0.5FS
	Çözünürlük: 10mV
	Voltaj toplama kanalı: 1 kanal
	Voltaj örnekleme sıklığı: 100ms
Örnekleme hattı uzunluğu	2m
Toplama sıklığı	≥50Hz
Kesme koşulu	Basınç, voltaj ve deformasyon ayrı ayrı ayarlanabilir ve eş zamanlı olarak izlenebilir. Herhangi bir veya daha fazla değişken ayarlanan değere ulaştığında test durdurulabilir.
Güç	25KW
Güç Kaynağı	380V
Ağırlık (yaklaşık)	800kg
