Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Marka Adı:	Sinuo
Model Numarası:	SNQC1007
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 Set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Sürücü modu:

Motor ve silindir

Çalışma yöntemi:

Düğme İşlemi

Tork Ağırlıkları:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 0.6nm, 0.7nm, 1.2nm, 1.5nm, 2.3nm, 11n.m tork elde edebilir

Çekme Kuvveti Ağırlıkları:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 160n, 200n, 240n, 250n, 500n, 600n çekme kuvveti elde edebilir

Çekme Frekansı:

1 döngü/sn

Tork kolu:

Ф200mm

Ekipman ağırlığı:

220kg

Ekipman boyutları:

L 1560mm*W 600mm*H 1530mm

Ambalaj bilgileri:

İhracat ambalajı

Yetenek temini:

Ayda 10 Set

Vurgulamak:

EV connector pull force tester

electric vehicle torque test equipment

EV cable anchorage testing device

Ürün Tanımı

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Complied Standards & Clauses

It is designed and manufactured according to IEC62196-1: 2022 clause 25.3 Figure 17 and table 11, IEC60309-1: 2012 clause 23.3, etc..

Product Overview

This pull force and torque testing apparatus is designed for evaluating vehicle plugs, socket-outlets, and connectors to ensure they can endure the required mechanical stresses of pulling force and torsional load.

The equipment is developed and manufactured in full compliance with IEC 62196-1:2022 clause 25.3, Figure 17 and Table 11, as well as IEC 60309-1:2012 clause 23.3, among other relevant standards.

The pulling function is performed by a single-phase variable-speed motor that operates an eccentric mechanism, with adjustable motor speed to guarantee precise timing for each applied pull force. Torque is generated by an air cylinder that releases a calibrated torque weight, ensuring consistent and accurate torque measurement.

Technical Parameters

Operation Method	Button operation
Drive Mode	Motor and cylinder
Power Supply	Single phase AC220V±10%, 50/60Hz, 10A
Equipment Dimensions & Weight	L 1560mmW 600mmH 1530mm, approx. 220KG
Fixture	One set of universal fixtures
Torque Arm	Ф200mm
Torque Applied Time	0.01S ~ 99 hours 59 minutes 59 seconds, default 1 min
Pull Frequency	1 cycle/s
Pull Cycles	1-999999 cycles, can be preset, default 100 cycles
Pull Force Weights	40N1, 50N1, 60N1, 100N2,250N*1 Can achieve 160N, 200N, 240N, 250N,500N,600N pull force
Torque Weights	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Can achieve 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m torque

Details

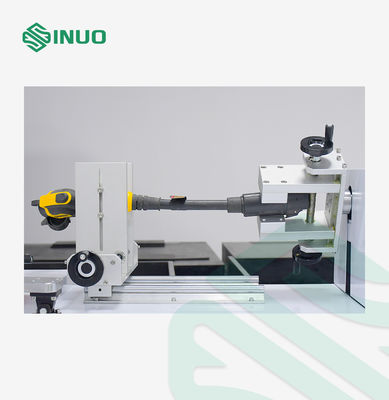

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment 0
